Interne Serviceanleitun g WPC5 / WPC6 Seite 3-106 3.7.15 Sensor 15 NSM-Modul (WPC6) - Sicherheitsklappe geöffnet Ersatzteile • Sensor Sicherheitsk lappe geöff net [03056958- xx] Aus-/Einbau ➢ E ntf ernen Sie die Abdeck…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-105
➢ Befestigen Sie den Antriebsmotor der Ladeachse (siehe "3.5.2 Antriebsmotor Ladeachse
tauschen" [➙ 3-35]).
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf.
➢ Lösen Sie an der Unterseite der
Grundplatte die Kontermutter, die
den Sensor befestigt und drehen
Sie den Sensor heraus (1).
➢ Drehen Sie den neuen Sensor ein.
➢ Der Sensor sollte mindestens 0,2
mm über die Oberfläche der
Tischplatte hervorstehen.
➢ Kontern Sie den Sensor an der
unteren Seite (1).
➢ Stecken Sie den Stecker X4 auf der
Anschlussplatine an.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-106
3.7.15 Sensor 15 NSM-Modul (WPC6) - Sicherheitsklappe geöffnet
Ersatzteile
• Sensor Sicherheitsklappe geöffnet [03056958-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
➢ Lösen Sie die Schrauben an den
Positionen 1 bis 4 und heben Sie
die Abdeckung ab.
➢ Ziehen Sie den Stecker X3
Sicherheitsklappe geöffnet von der
Anschlussplatine ab.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-107
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf und schrauben Sie diese fest.
Sehen Sie dazu auch...
@
3.5.2
Antriebsmotor Ladeachse tauschen [➙ 3-35]
➢ Schrauben Sie den Sensor aus der
Halterung (1).
➢ Schrauben Sie den neuen Sensor
in die Halterung.

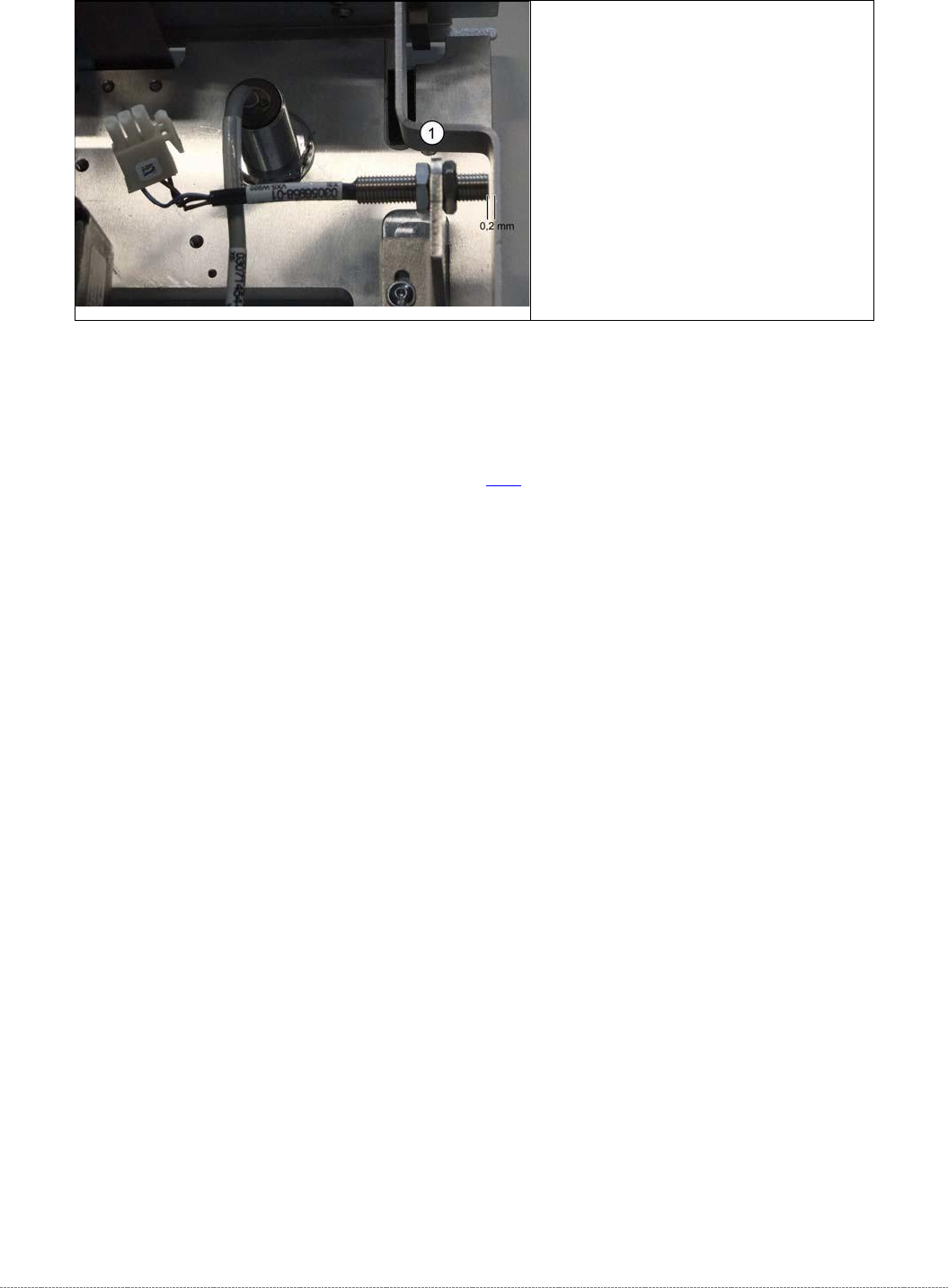

➢ Stellen Sie den Abstand zwischen
der Sicherheits- klappe und dem
Sensor mit einer Fühlerblattlehre
auf 0,2 mm ein.
➢ Stecken Sie den Stecker X3 wieder
an der Anschlussplatine an.
