5.8 Überprüfen des Freiraumes am Rand des FMT
Entnehmen Sie die Lehre(n) aus dem Turm und schieben Sie einen lehren Flächenmagazinträger
(FMT) in den Turm ein.
Fahren Sie den Turm in die Position, dass das Blech (FMT) auf Höhe der Übergabe zur Ladeachse
steht.
Schieben Sie einen Magneten, der zur Befestigung eines Trays auf dem FMT gedacht ist, in die
vordere linke Ecke des FMT.
Fahren Sie das Blech (FMT) per Hand durch die Aussparung an der Abfrageleiste und überprüfen
Sie den Freiraum.

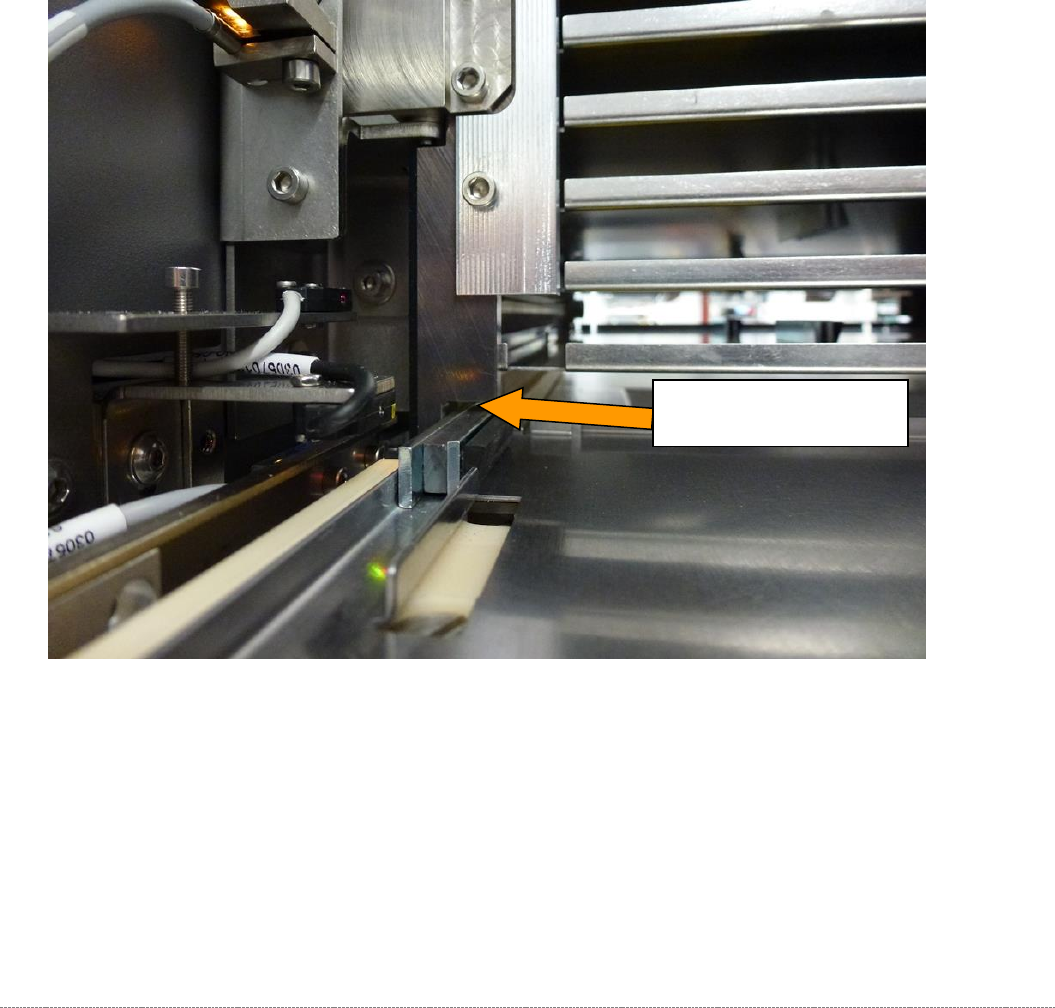

Abbildung 35: Überprüfung Freiraum für Magneten an der Aussparung der Abfrageleiste.
Notwendiger Freiraum
ca. 1,3mm.
