Interne Serviceanleitung WPC5 / WPC6
Seite 4-143
Maschinendaten wiederherstellen

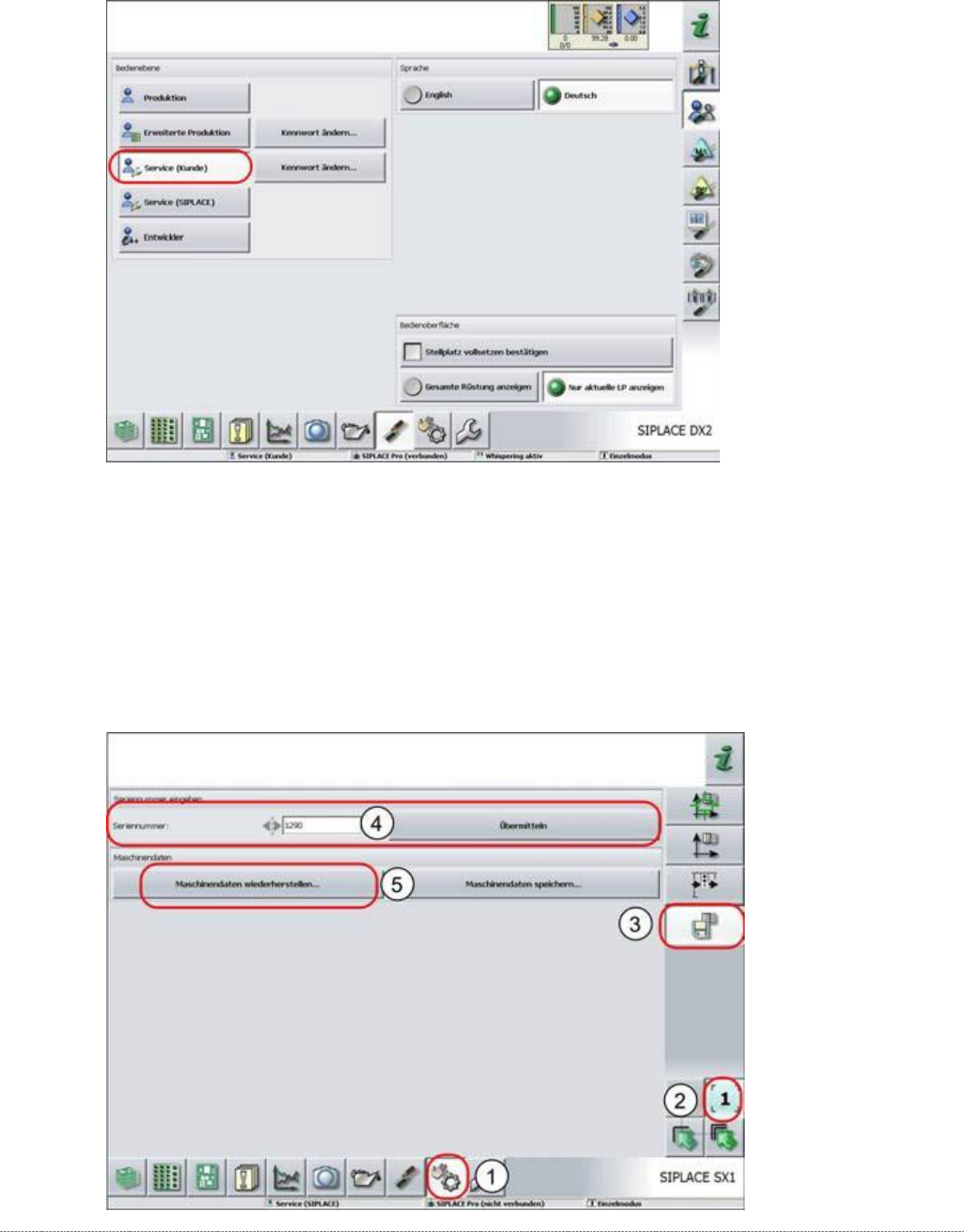

➢ Melden Sie sich als
Service (Kunde)
an.
➢ Wählen Sie Sensoren und Funktionen (1) =>
Stellplatz
aus.
➢ Wähen Sie den erforderlichen Stellplatz aus (2).
➢ Wählen Sie die Option
Maschinendaten MTC
(3) aus.
➢ Tragen Sie die Seriennummer des MTC ein (4) und wählen Sie
Übernehmen
.
➢ Wählen Sie
Maschinendaten wiederherstellen
(5).
⇨ Ein Dialogfenster für den Speicherort der Maschinendaten wird geöffnet.
➢ Navigieren Sie zum gewünschten Speicherort ein und stellen Sie die Maschinendaten wieder
her.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-144
5 Arbeiten mit der Einstellehre für WPC
5.1 Voraussetzungen:
Um die Lehre beim Einstellen der Crashlichtschranke Turm (siehe 5.6) über die Schaltstufe
hinweg verfahren zu können, muss diese über einen sog. „unsicheren Modus“ mit der
Hubachse verfahren werden.
Dieser Modus funktioniert jedoch nur mit einer WPC Firmware ≥ 3.01.
Diese ist in folgenden Stationssoftware Versionen enthalten:
≥ SW 704.03 SP1 HF5.
≥ SW 705.04 SP1 HF5.
Stellen Sie vor Beginn der Arbeiten sicher, dass der WPC die notwendige Firmware Version
benutzt.
5.1.1 Hubachse im „Unsicheren Modus“
WARNUNG
! Hubachse im „Unsicheren Modus" !
Um die Hubachse schrittweise Verfahren zu können, müssen Sie den sogenannten
Unsafe Mode aktivieren.
Verfahren sie daher die Hubachse nur mit erhöhter Vorsicht und nur in kleinen
(überschaubaren) Schritten!
HINWEIS
Bedienung mit Caccia
Um eine bessere Erreichbarkeit von diversen Einstellpunkten zu erlangen kann der WPC
auch aus der Maschine gefahren werden und die Achsen mit Caccia angesteuert
werden.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-145
Sie sind im „Teach-Assistenten“ der Software.
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
Hubachse ausgewählt ⇨ Hubachse Verfahren angewählt ⇨ Weiter.
…… ⇨ Unsafe Mode wählen ⇨ Schrittweite Auswählen ⇨ Hubachse mit Pfeiltasten nach oben oder unten
verfahren.
Wenn Sie die Ansicht mit „Fertig stellen“ verlassen, dann wird der „Unsafe Mode“ automatisch
wieder verlassen und auf Safe Mode zurückgestellt.
