Interne Serviceanleitun g WPC5 / WPC6 Seite 3-108 3.7.16 Sensor 17 NSM-Modul (WPC6) - Sicherheitssensor Beladeklappe Ersatzteile • Sicherheitssensor Beladek lappe [03056989 - xx] Aus-/Einbau ➢ E ntf ernen Sie die Abdec…
Interne Serviceanleitung WPC5 / WPC6
Seite 3-107
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf und schrauben Sie diese fest.
Sehen Sie dazu auch...
@
3.5.2
Antriebsmotor Ladeachse tauschen [➙ 3-35]
➢ Schrauben Sie den Sensor aus der
Halterung (1).
➢ Schrauben Sie den neuen Sensor
in die Halterung.
➢ Stellen Sie den Abstand zwischen
der Sicherheits- klappe und dem
Sensor mit einer Fühlerblattlehre
auf 0,2 mm ein.
➢ Stecken Sie den Stecker X3 wieder
an der Anschlussplatine an.
Interne Serviceanleitung WPC5 / WPC6
Seite 3-108
3.7.16 Sensor 17 NSM-Modul (WPC6) - Sicherheitssensor Beladeklappe
Ersatzteile
• Sicherheitssensor Beladeklappe [03056989-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
➢ Öffnen Sie die Beladeklappe.
➢ Stecken Sie das Kabel x2j des Sensors ab und fädeln Sie es aus.
➢ Entfernen Sie die beiden Befestigungsschrauben und entnehmen Sie den Sensor.
➢ Setzen Sie den neuen Sensor ein und befestigen Sie ihn mit den beiden Schrauben.
➢ Fädeln Sie das Sensorkabel wieder ein und stecken Sie es an.
➢ Setzen Sie die Abdeckung an der Ladeeinheit wieder auf.

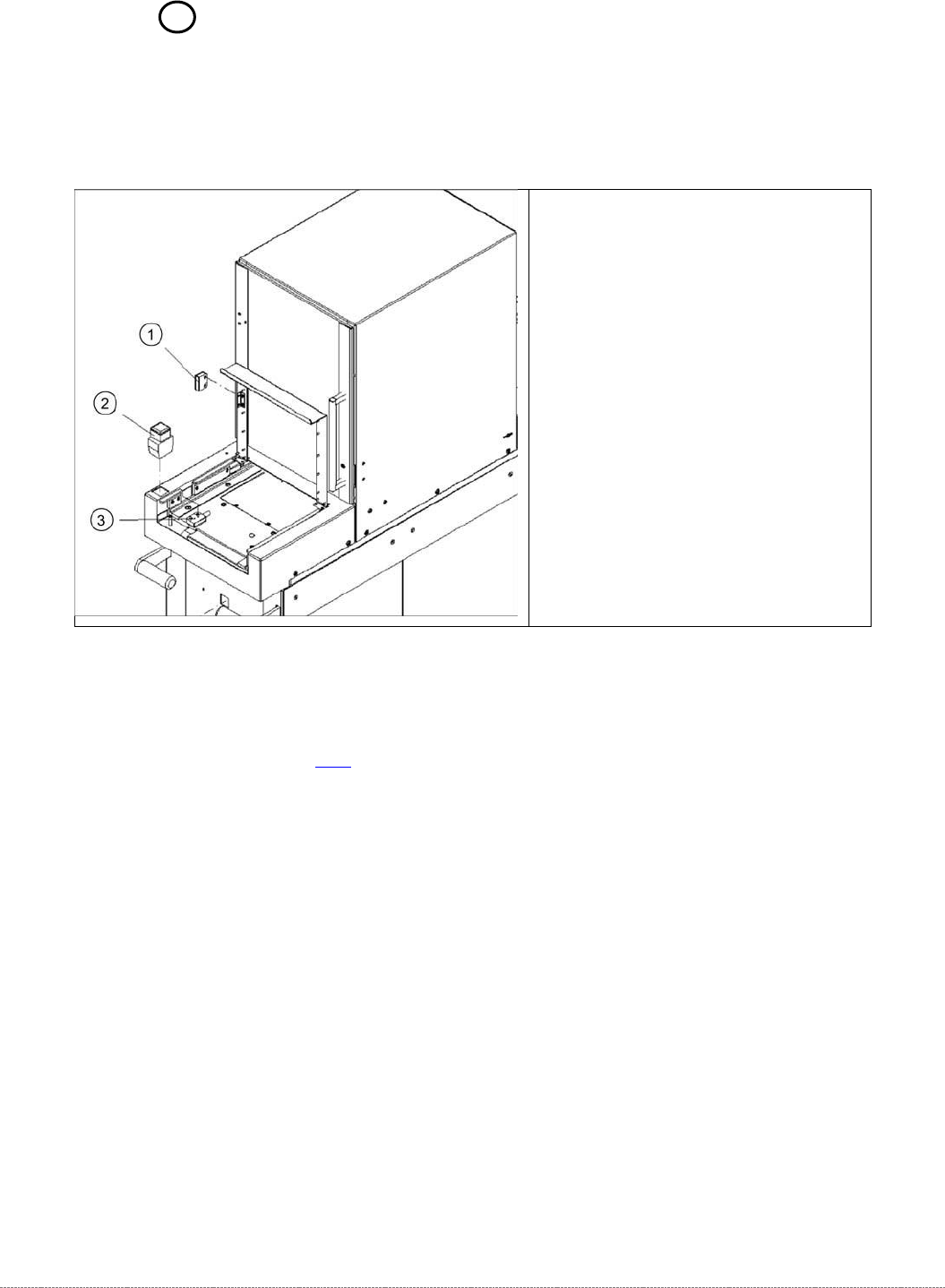

Legende
1. Betätiger BPS 260-2
2. Bedientaster mit Signallicht
3. Sicherheitssensor Beladeklappe
Interne Serviceanleitung WPC5 / WPC6
Seite 3-109
3.7.17 Sensor 14 NSM-Modul (WPC6) – Tray-Erkennung Ladeachse
Ersatzteile
• Sensor Tray-Erkennung Ladeachse [03056989-xx]
Aus-/Einbau
➢ Entfernen Sie die Abdeckung an der Ladeeinheit (siehe "3.5.1.1 Abdeckung an der
Ladeeinheit entfernen" [➙ 3-33]).
➢ Bauen Sie die Hubmagnete aus (siehe "3.5.4 Hubmagnete tauschen" [➙ 3-40]).
Legende
1. Sensor Tray richtig eingelegt
2. Sensor Tray-Erkennung Ladeachse
➢ Ziehen Sie den Stecker X5 auf der
Anschlussplatine.
