Diesen bis auf den Anschlag der Lehre schieben.
Anschließende die beiden Schrauben wieder festziehen.
Abbildung 8: Federanschlag einstellen.
WARNUNG
Achtung:
Entnehmen Sie nun die „Lehre Federanschlag kmpl.“ 03093820-01. Es besteht
ansonsten erhöhte Crash-Gefahr!
Interne Serviceanleitung WPC5 / WPC6
Seite 5-152
5.5 Einstellen der Positionen der Führungsleisten
Bringen Sie an allen Führungsleisten des Turms Hilfsmarkierungen an, wie unten dargestellt.

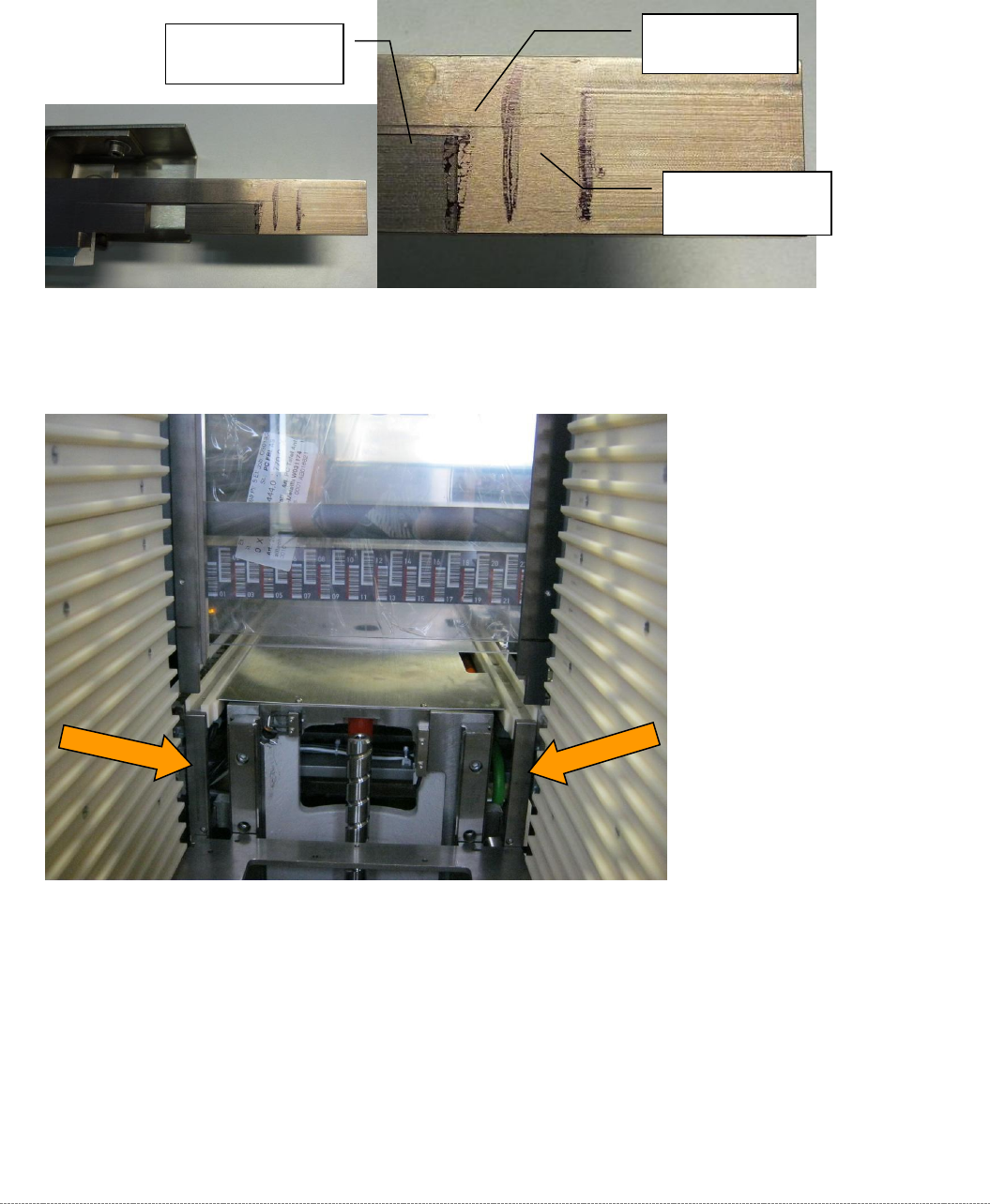

Abbildung 9: Markierung an den Schrägen der Führungsleisten anbringen.
5.5.1 Untere Führungsleiste Vorne (Übergang Zuführachse)
Abbildung 10: Führungsleisten unten, vorne.
Fahren Sie den Turm weiter nach unten, sodass die Lehre auf Höhe der Hilfslinie der beginnenden
Schräge der unteren Führungsleisten liegt.
Die linke Leiste ist etwas tiefer montiert als die rechte.
Positionieren sie daher die Hubachse immer so, dass die Lehre auf Höhe der Markierung auf der
linken Leiste passt!
Beginn der
oberen Schräge
Beginn der
unteren Schräge
Mitte zwischen
den Schrägen.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-153
WARNUNG
Gerade Ausrichtung der Lehre
Wenn Sie die Lehre anhand der rechten Leiste Positionieren, und anschließend für beide
Seiten den Abstand einstellen, so wird der Abstand an der linken Leiste falsch eingestellt
sein, da sie die Fühlerlehre dann auf der Schräge der Führungsleiste positionieren.
Abbildung 11: Abstand Führungsleiste unten, vorne, obere Position überprüfen, 0,2mm.
WARNUNG
Lehre nicht verschieben
Die Lehre ist zwar im Turm geklemmt, doch diese Klemmung ist nur relativ schwach.
Achten Sie bei den Arbeiten, vor allem beim Einschieben der Fühlerlehren, stets darauf,
dass sich die Lehre nicht verschiebt.
Stellen Sie nun mit Hilfe einer Fühlerlehre einen Abstand von 0,2mm zwischen Führungsleiste und
Grundplatte Lehre ein.
Abbildung 12: Abstand Führungsleiste unten, vorne, obere Position überprüfen.
