Interne Serviceanleitung WPC5 / WPC6
Seite 5-166
5.7 Einstellen der Abweiser an der Klappe zur Ladeachse
An der Schutzklappe zwischen Turm und NSM Modul (Ladeachse), sind 2 Kunststoffabweiser
montiert.
Diese Abweiser dienen ebenfalls der Ausrichtung der Flächenmagazinträger im Turm.
Abbildung 31: Abweiser an der Schutzklappe.
Die Lehre ist nach wie vor in der oben beschriebenen Position im Turm geklemmt.
Die Schutzklappe ist geschlossen, also in der oberen Stellung.
Stecken Sie dazu die „Leiste für Anschlag Klappe kmpl.“ [03093815-] auf die Grundplatte.
Abbildung 32: Lehre Grundplatte mit Aufsatz Einstelllehre Abweiser.
Interne Serviceanleitung WPC5 / WPC6
Seite 5-167
Fahren Sie nun den Turm in die Position, an der die Lehre, mit der aufgesteckten „Leiste für
Anschlag Klappe kmpl.“ [03093815-], genau am Einstellbereich der Abweiser steht.
Die Bringen sie die Lehre mit der Leiste in Position des Einstellbereichs der Abweiser.
Abbildung 33: Einstellung Abweiser an Sicherheitsklappe.
Stellen Sie nun den Abstand des Abweisers so ein, dass die Leiste den Abweiser leicht berührt.
Abbildung 34: Einstellung Abweiser an Sicherheitsklappe.
Abweiser soll an
der Leiste leicht
anliegen.
Schrauben zum
Einstellen und
Fixieren der
Abweiser
Interne Serviceanleitung WPC5 / WPC6
Seite 5-168

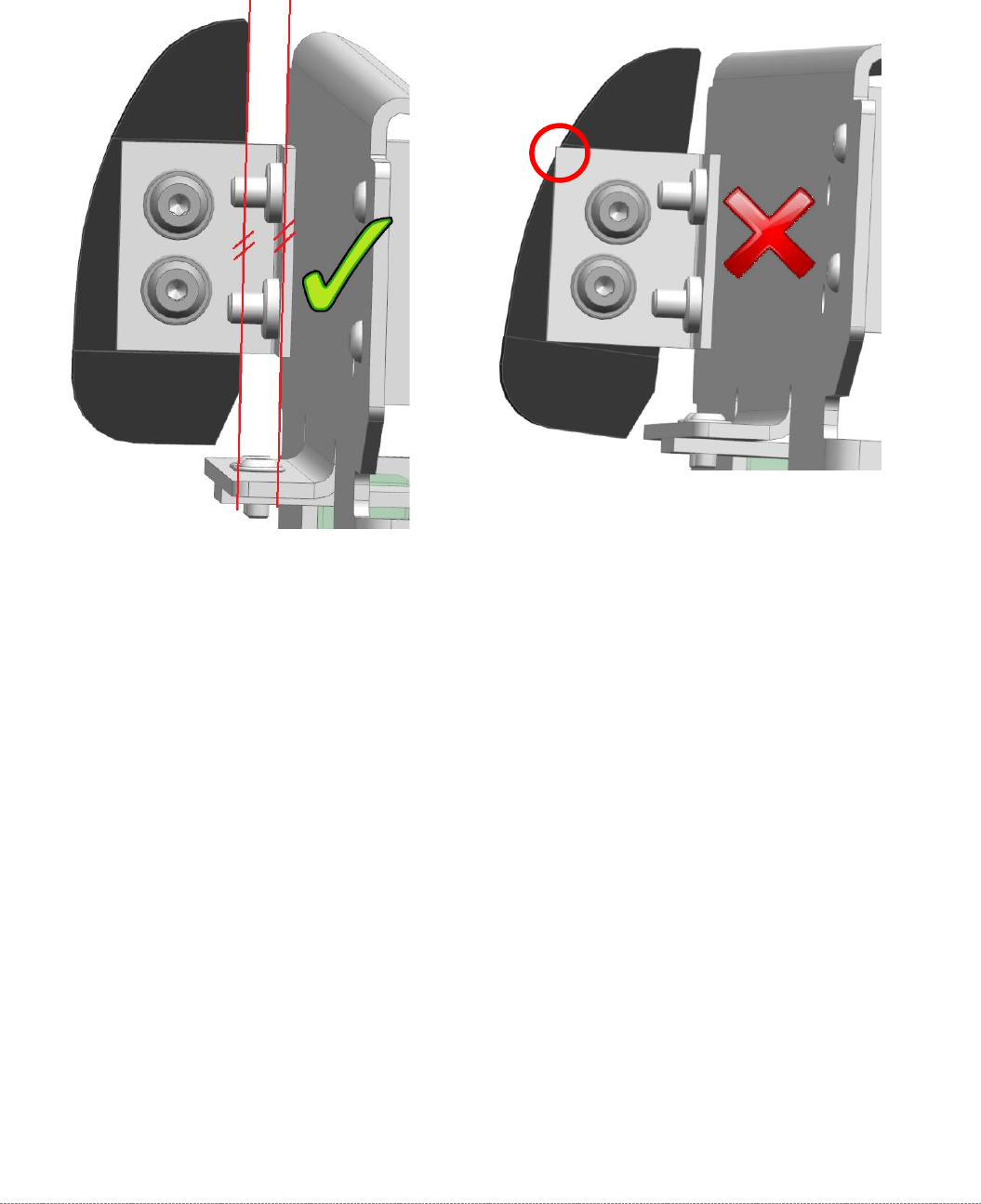

Der Abweiser muss immer möglichst parallel zur Sicherheitsklappe eingestellt werden.
Achten Sie auch darauf, dass das schwarze Kunststoffteil immer über den Metallwinkel, an dem es
befestigt ist, hinausragt, sodass keine Störkannte entsteht.
