NPM X / NPM / AM 支持站 6.3 元件核对设定 EJM5DC-MB-04S-04 Page 6-11 6.3.2 核对 ID 设定 ( 条形码设定 ) 为了进行元件核对，在此进行核对数 据的条形码设定。 1 选择菜单的 “ 核对 ID 设定 ” 。 显示出 < 核对 ID 设定 > 画面。 核对模式有随机模式及有序模式，各 模式的设定顺序如下所示。 ( 关于核对模式的设定，请参阅 上 述的 “ 核对选项设…
NPM X / NPM / AM
支持站
6.3
元件核对设定
Page 6-10 EJM5DC-MB-04S-04
⑭ 存储器信息覆盖
请设定内存信息的覆盖。
内存信息覆盖
”
有
”
时，在内存写入画面，可以进行内存信息的覆盖。
NPM X / NPM / AM
支持站
6.3
元件核对设定
EJM5DC-MB-04S-04
Page
6-11
6.3.2
核对
ID
设定
(
条形码设定
)
为了进行元件核对，在此进行核对数据的条形码设定。
1
选择菜单的
“
核对
ID
设定
”
。
显示出
<
核对
ID
设定
>
画面。
核对模式有随机模式及有序模式，各模式的设定顺序如下所示。
(
关于核对模式的设定，请参阅上
述的
“
核对选项设定
”)
。
下面记载着条形码的设定，以当作设定顺序的事例。
项目
条形码
部品名
卷带
ID
芯片个数
(
数量
)
取消
跳过
部品跳过
6-1001
1
NPM X / NPM / AM
支持站
6.3
元件核对设定
Page 6-12 EJM5DC-MB-04S-04
1.
核对模式为
“
随机模式
”
的情况

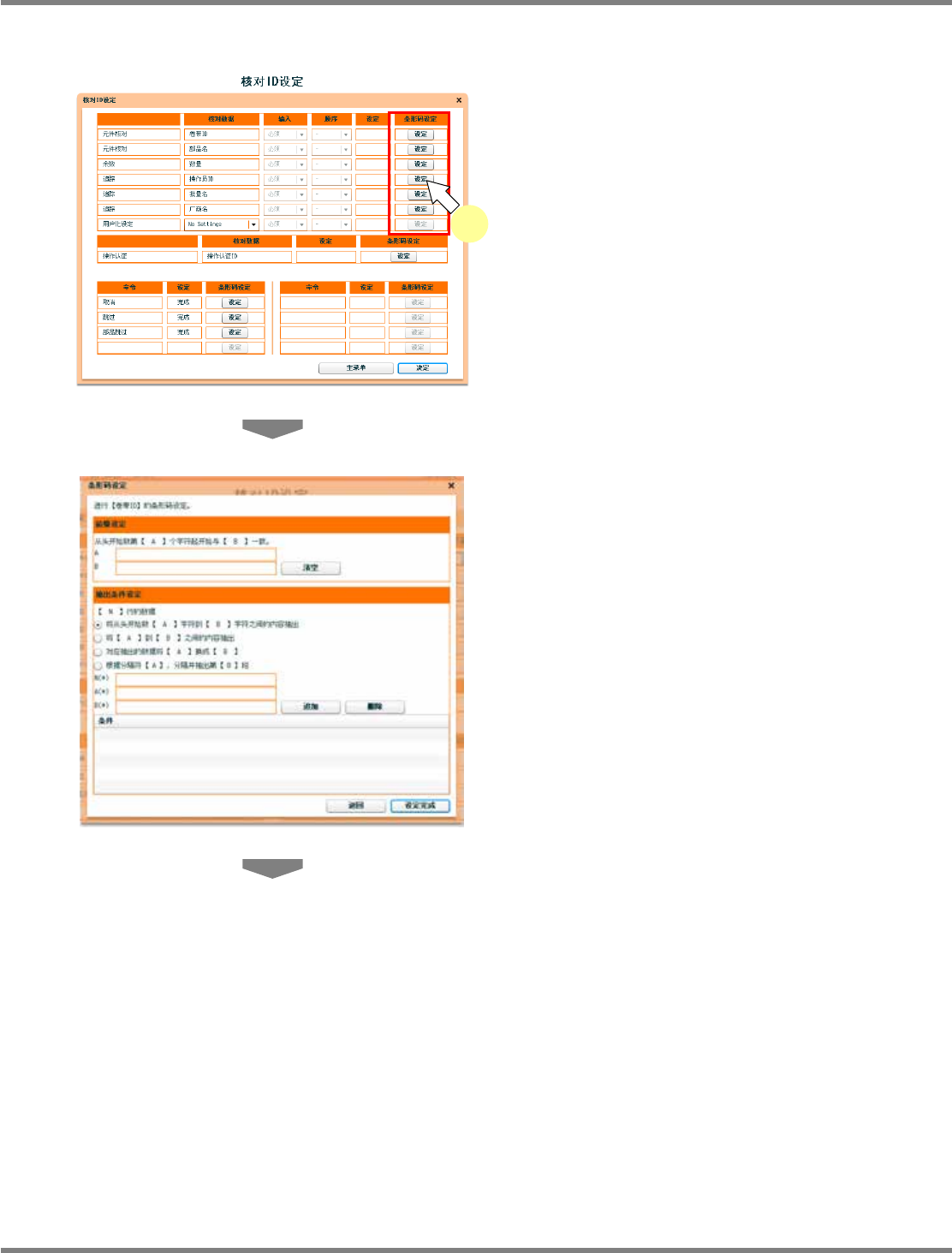

1
点击设定条形码的核对数据的
[
条形码
设定
]
。
2
显示出
<
条形码设定
>
画面。
随机模式时，由于需要进行使条形码与项目有
关联的前缀登录和抽出条件的设定，则显示前
缀设定和抽出条件设定的画面。
“
用户化设定
”
可由客户进行设定。在此设定的信
息可作为追踪信息有效利用。
6-3004
6-3003
1
