NPM X / NPM / AM 支持站 2.2 RFID 单元的使用方法 EJM5DC-MB-02S-04 Page 2-9 2.2 RFID 单元的使用方法 RFID 单元是特殊规格。 以下是在 RFID 单元设置托板的步骤。 1 在平稳的作业台等上面设置 RFID 单 元。 请设置在水平稳定的作业台。 2 设置托板。 请使用有 IC 标签的托板。 请把有 IC 标签的部分朝读取方向设置。 3 固定托板。 托板设置后…
NPM X / NPM / AM
支持站
2.1
机器的连接和启动
Page 2-8 EJM5DC-MB-02S-04

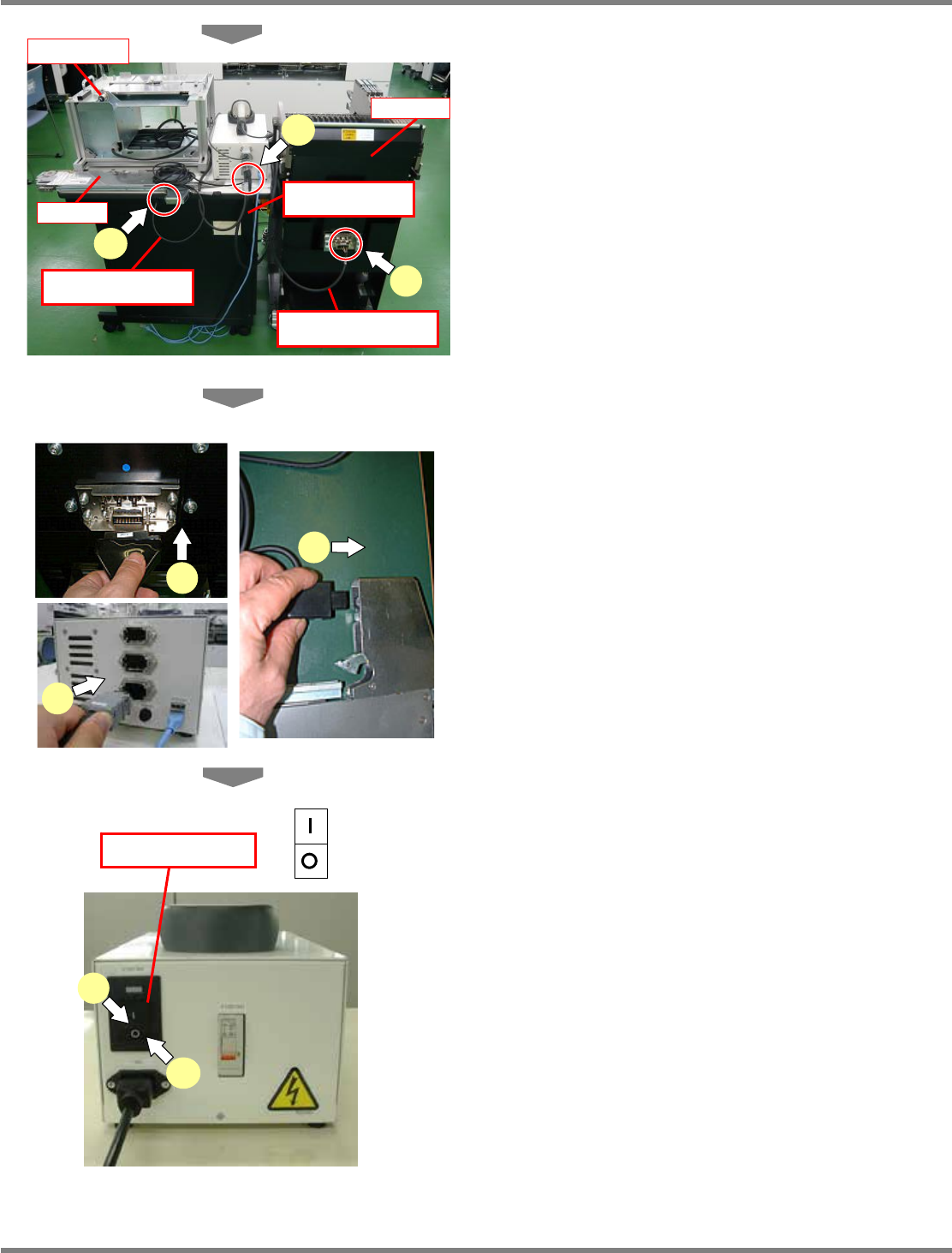

5
根据必要，连接交换台车、供料器。
6
将交换台车电缆连接到交换台车的连
接器。
使记载着连接器名的一面朝上，并插入到底。
7
将供料器电缆连接到供料器的连接器。
8
将
RFID
电缆连接到支持站箱上。
RFID
单元是特殊规格。
9
对所设置的支持站
BOX
电源开关进行
操作。
10
打开电源开关。
现在可以由支持站
BOX
向交换台车、供料器供
给电源。
因为对应热插拔，故在供给电源的状态下能进
行交换台车、供料器的插拔。
11
关上电源开关。
切断由支持站
BOX
向交换台车、供料器供给的
电源。
10
电源开关
9
ON
OFF
2-20003
6
7
8
2-20002
交换台车电缆
供料器电缆
交换台车
7
6
RFID单元
RFID电缆
8
供料器
NPM X / NPM / AM
支持站
2.2 RFID
单元的使用方法
EJM5DC-MB-02S-04
Page
2-9
2.2 RFID
单元的使用方法
RFID
单元是特殊规格。
以下是在
RFID
单元设置托板的步骤。

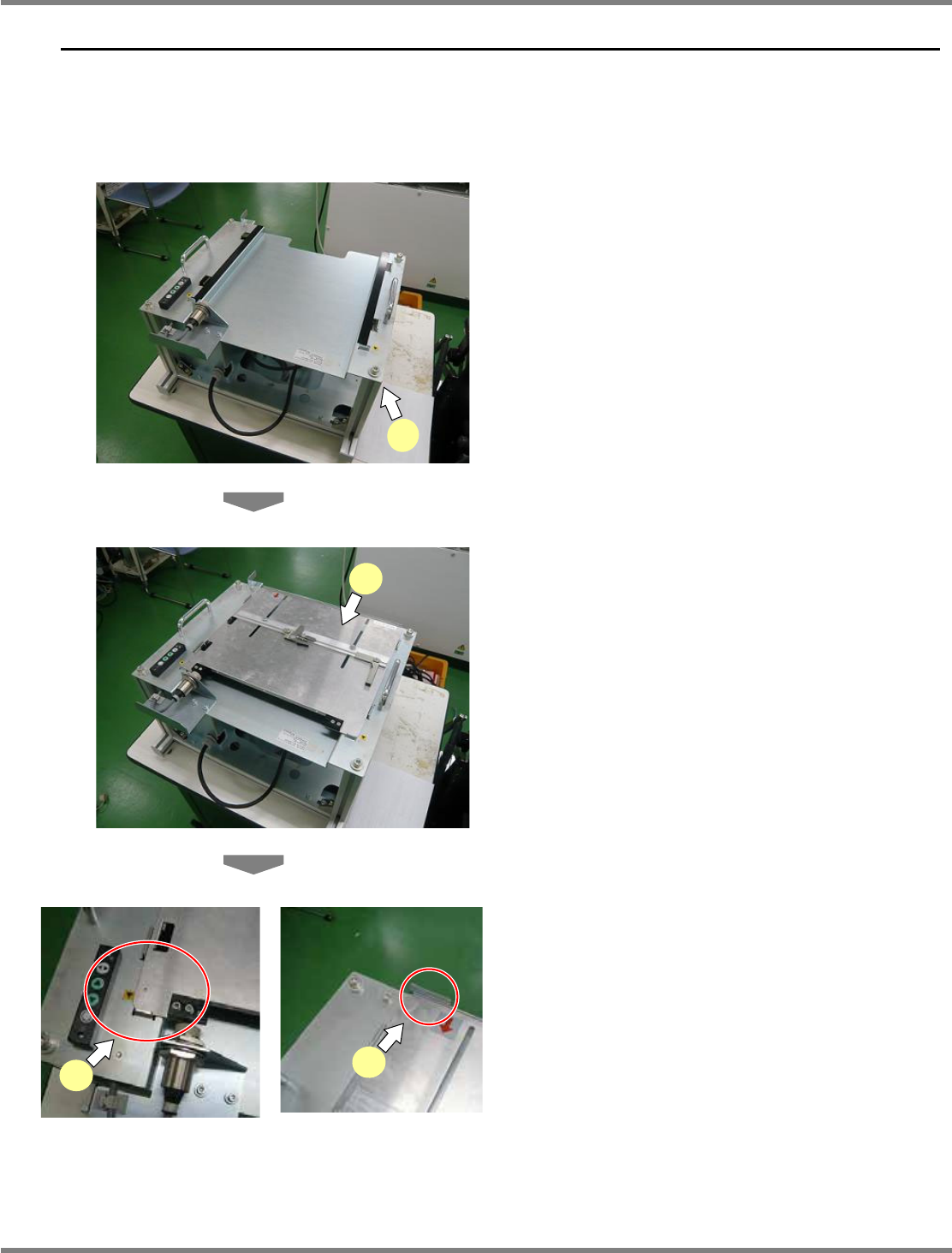

1
在平稳的作业台等上面设置
RFID
单
元。
请设置在水平稳定的作业台。
2
设置托板。
请使用有
IC
标签的托板。
请把有
IC
标签的部分朝读取方向设置。
3
固定托板。
托板设置后，请使用固定工具进行固定。
2-20020
2-20021
1
2
2-20022
2-20023
3
2
NPM X / NPM / AM
支持站
2.3
供料器设置治具的使用方法
Page 2-10 EJM5DC-MB-02S-04
2.3
供料器设置治具的使用方法
供料器设置治具为选购件。
在没有供料器设置治具的情况下，请在工作台上放置供料器。

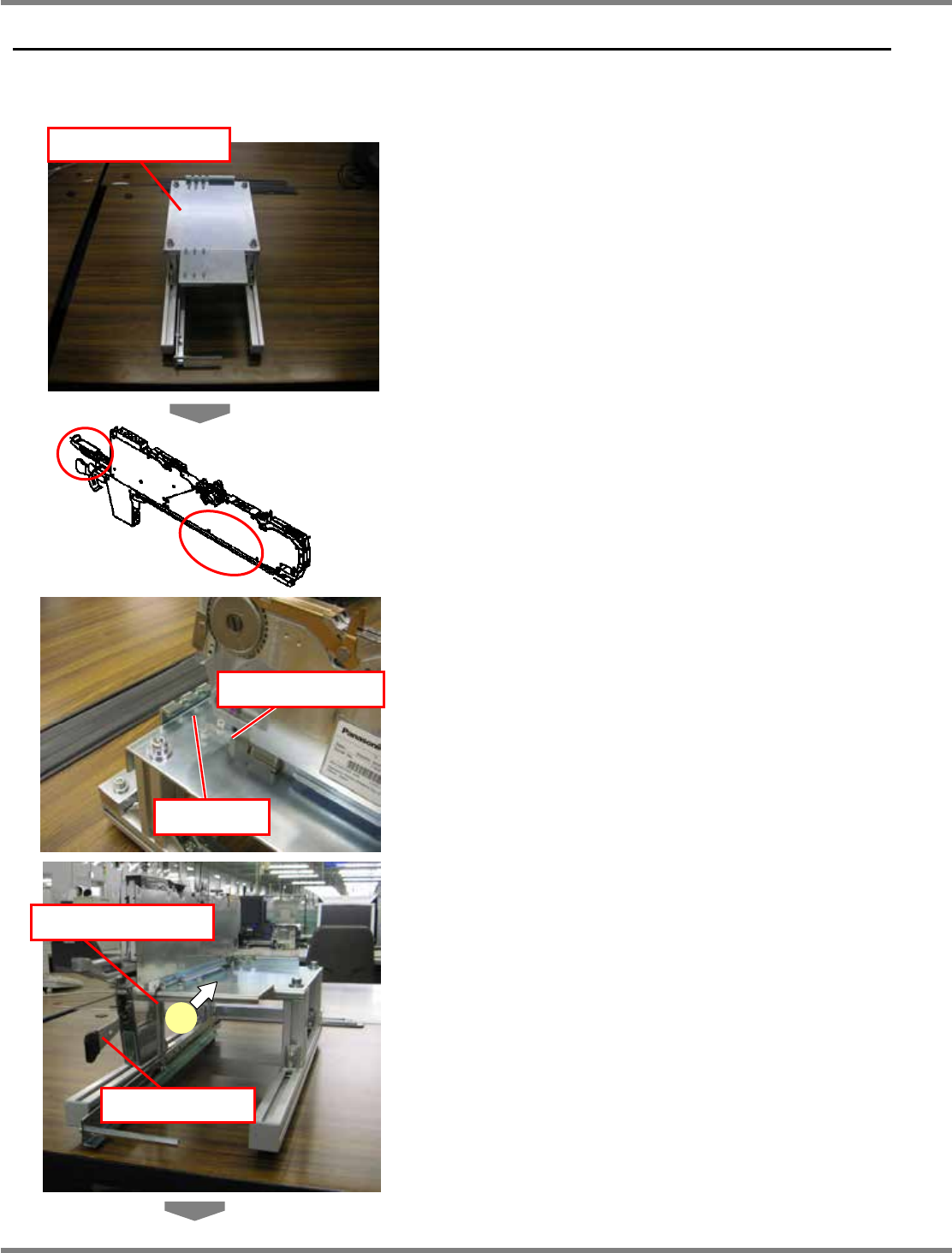

1
在平坦的工作台上设置供料器设置治
具。
请设置在既水平又稳定的工作台上。
2
设置供料器。
进行供料器的安装、拆下时，请在用双手拿住
如左图所示的位置
(
圆框部分
)
的状态下进行
作业。
请将供料器的前端部对准治具的插槽部，然后
插入。
将供料器把手向上推，然后推进到碰上最深部
为止。
设置供料器时，请务必将供料器向上推。否则
有破损供料器夹紧部和供料器设置治具的危
险。
供料器前端部
插槽部
供料器设置治具
供料器把手
2
供料器夹紧部
