NPM X / NPM / AM 支持站 3.1 准备作业 EJM5DC-MB-03S-05 Page 3-3 显示出 < 准备作业 > 画面。 关于画面的显示内容及此后的作业步 骤， 请阅读 下一页以后的说明。 3-1003
NPM X / NPM / AM
支持站
3.1
准备作业
Page 3-2 EJM5DC-MB-03S-05
3.1
准备作业
根据顾客的运用情况，可对准备作业加以用户化。
有序模式表示按照规定的顺序进行工作，随机模式表示无规定顺序，自由进行工作。
通过核对模式与准备模式的两种模式，可进行这些用户化。
核对模式设定与条形码的读取顺序有关的内容，准备模式设定是否按供料器地址顺序进行核对。
有序模式
随机模式
核对模式
按事先设定的顺序读取
1D/2D
代码。
在
1D/2D
代码中设定关键字
(
前
缀
)
，可与顺序无关读取
1D/2D
代
码。
准备模式
事先按配置信息顺序排列元件，然后从
新的供料器地址起按顺序进行元件核
对。
与供料器地址无关，从先拿起的元
件起按顺序进行元件核对。
关于各模式的设定方法，请参阅
“6.3
元件核对设定
”
。
1
选择菜单的
“
准备作业
”
。
显示出
<
生产数据选择
>
画面。
2
选择参照、核对的各数据后按
[
下一步
]
。
本功能的目的为把两个生产数据比较后显示配
置信息的差异，而支持部分准备工作。
请通过单选按钮在生产数据一览表中选择参
照、核对的数据。
关于参照数据，请选择旧的生产数据
(
例如现
在正在生产的生产数据
)
。
关于核对数据，请选择新的生产数据
(
例如预
定下次生产的生产数据
)
。
不选择参照数据时，如果参照数据和核对数据
是选择相同的生产数据，则不进行比较。
若点击
[
再读入
]
，则会重新获取生产数据，更新
生产数据一览。
3-1002
2
2
2
3-1001
1
NPM X / NPM / AM
支持站
3.1
准备作业
EJM5DC-MB-03S-05
Page
3-3

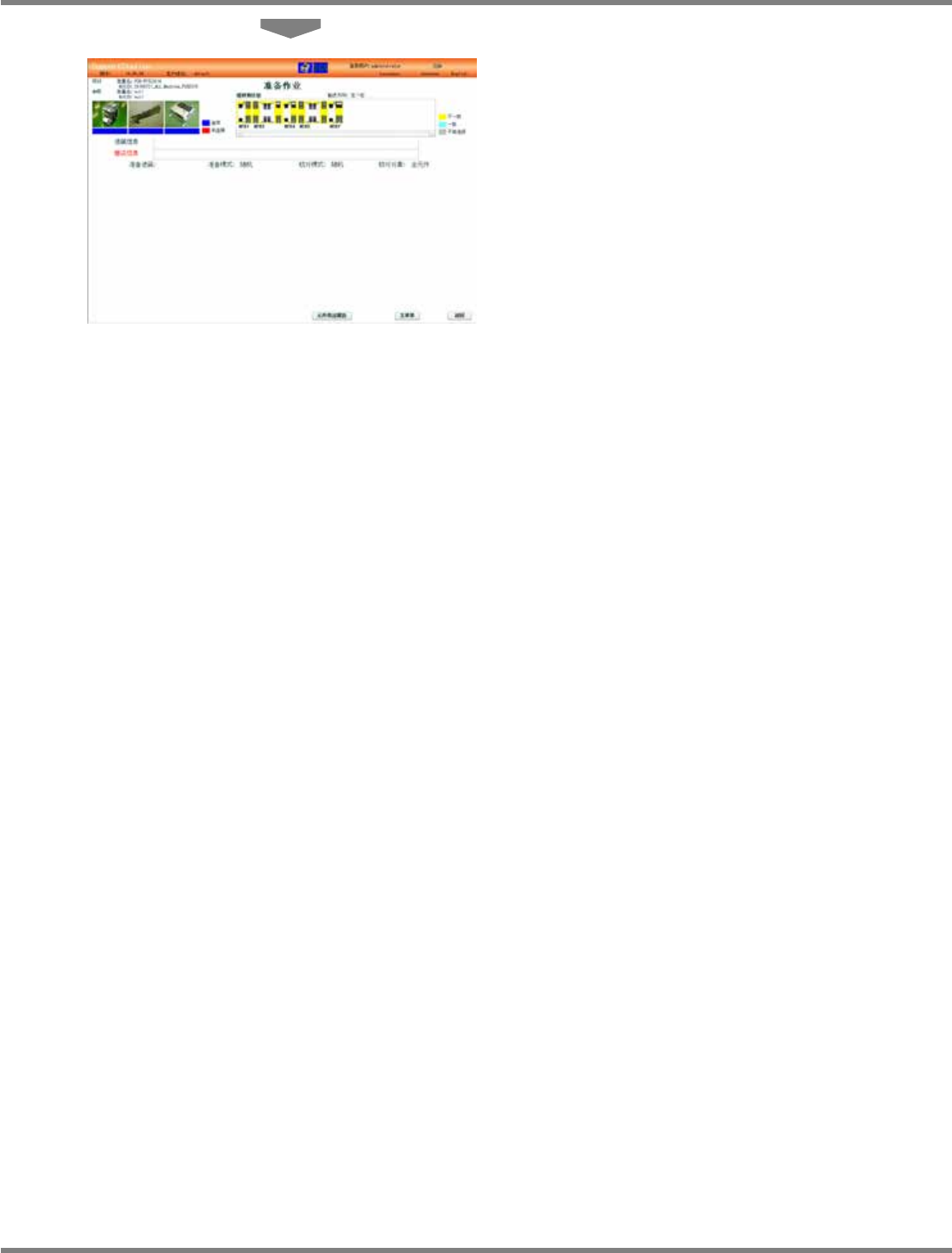

显示出
<
准备作业
>
画面。
关于画面的显示内容及此后的作业步骤，请阅读
下一页以后的说明。
3-1003
NPM X / NPM / AM
支持站
3.1
准备作业
Page 3-4 EJM5DC-MB-03S-05

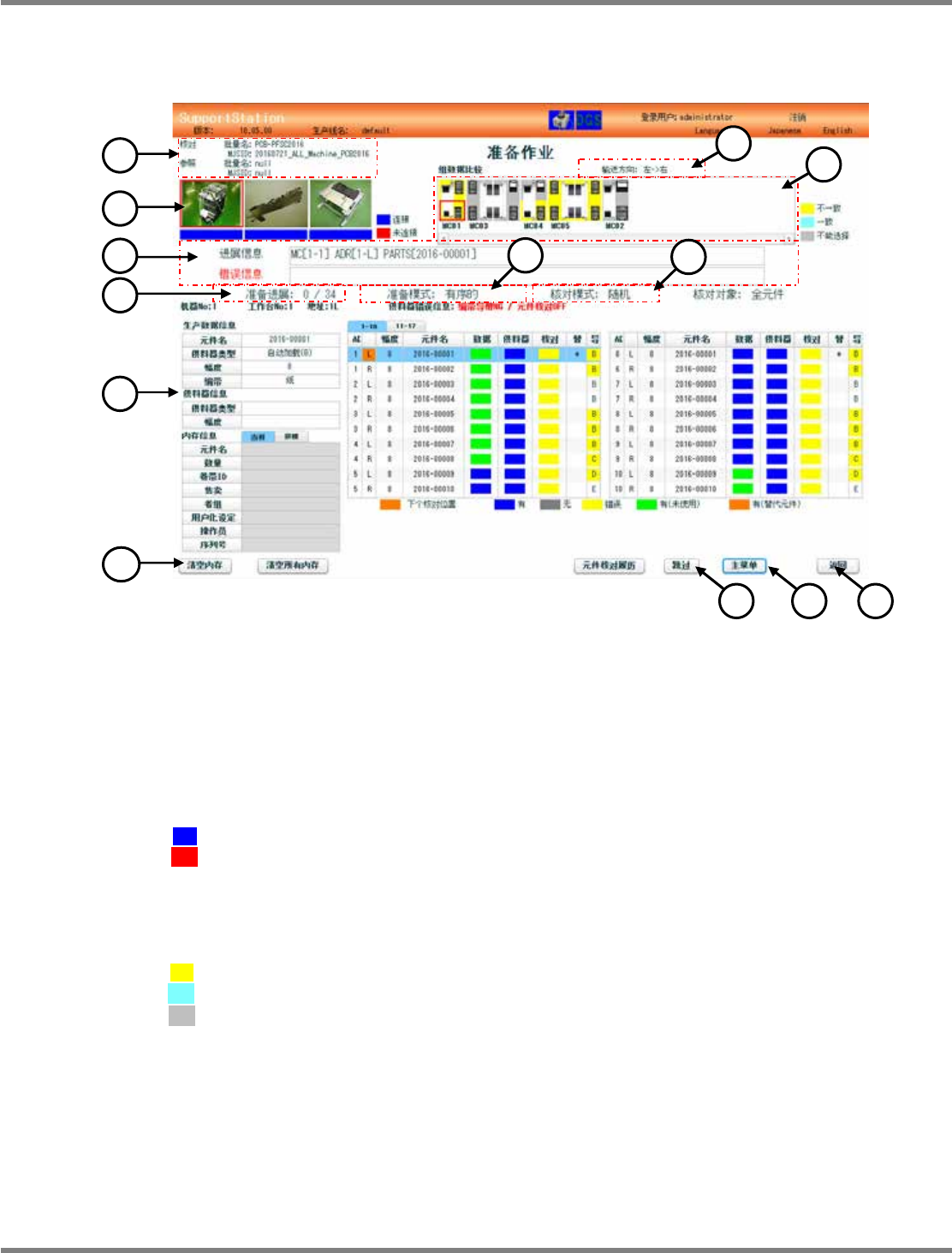

3.1.1
画面显示内容
说明
<
准备作业
>
画面上显示的信息。
① 批量名
参照批量名
:
作为供料器准备时的比较对象数据的批量名以及
MJSID
核对批量名
:
作为核对对象的批量名以及
MJSID
② 连接机器
表示交换台车、供料器、
RFID
读取器
/
写入器的连接状态。显示交换台车、供料器的连接状态。用红
框围住现在所选择的机器。
用图片下面的颜色条的颜色表示连接状态。
(
蓝色
)
:
已
连接
(
红色
)
:
未
连接
③ 生产线
显示生产线构成形象。用红框围住所选择的机器、工作台。
此外，用背景的颜色，按各工作台分别显示生产批量数据的比较结果
(
仅限于实装点
)
。
(
黄色
)
:
不一致
(
蓝色
)
:
一致
(
灰色
)
:
不能选择
"SET" :
准
备完毕
④ 显示信息
显示进展信息和错误信息。
⑤ 准备进展
显示
“
核对完毕件数
/
全部件数
”
。
3-1004
2
8
9
11
6
7
3
4
5
12 10
1
13
