NPM X / NPM / AM 支持站 1.2 机器说明 Page 1-6 EJM5DC-MB-01S-07 支持站 BOX 各部分的名称 支持站 BOX 概观图 有线扫描设备支架 电源开关 电源连接器 后视图 有线扫描设备 连接器 交换台车 连接器 以太网 连接器 启动 LED 前视图 供料器 连接器 RFID 单元 接续连接器
NPM X / NPM / AM
支持站
1.2
机器说明
EJM5DC-MB-01S-07
Page
1-5
1.2
机器说明
供电装置
各部分的名称
硬件规格
项目
内容
件号
N610101859AA
制造公司
松下生产科技株式会社
主体尺寸
W140
D350
H133 (
突起部分除外
)
质量
5.2 k
g
电源电压
200 ~ 240 VAC 500 VA
界面 连接交换台车
: 1 Port
连接供料器
: 1 Port
附属电缆 交换台车电缆
1 (3 m)
、供料器电缆
1 (3 m)
功能
向单体交换台车、单体供料器供给电源
使用温度
0 °C ~ 50 °C
保存温度
-20 °C ~ 60 °C
湿度
25% ~ 90% (
以不结露为条件
)
耐震耐冲击性
震动
1 G
冲击
10 G
供电装置概观图
交换台车连接器
供料器连接器
前视图
电源开关
电源连接器
后视图
NPM X / NPM / AM
支持站
1.2
机器说明
Page 1-6 EJM5DC-MB-01S-07

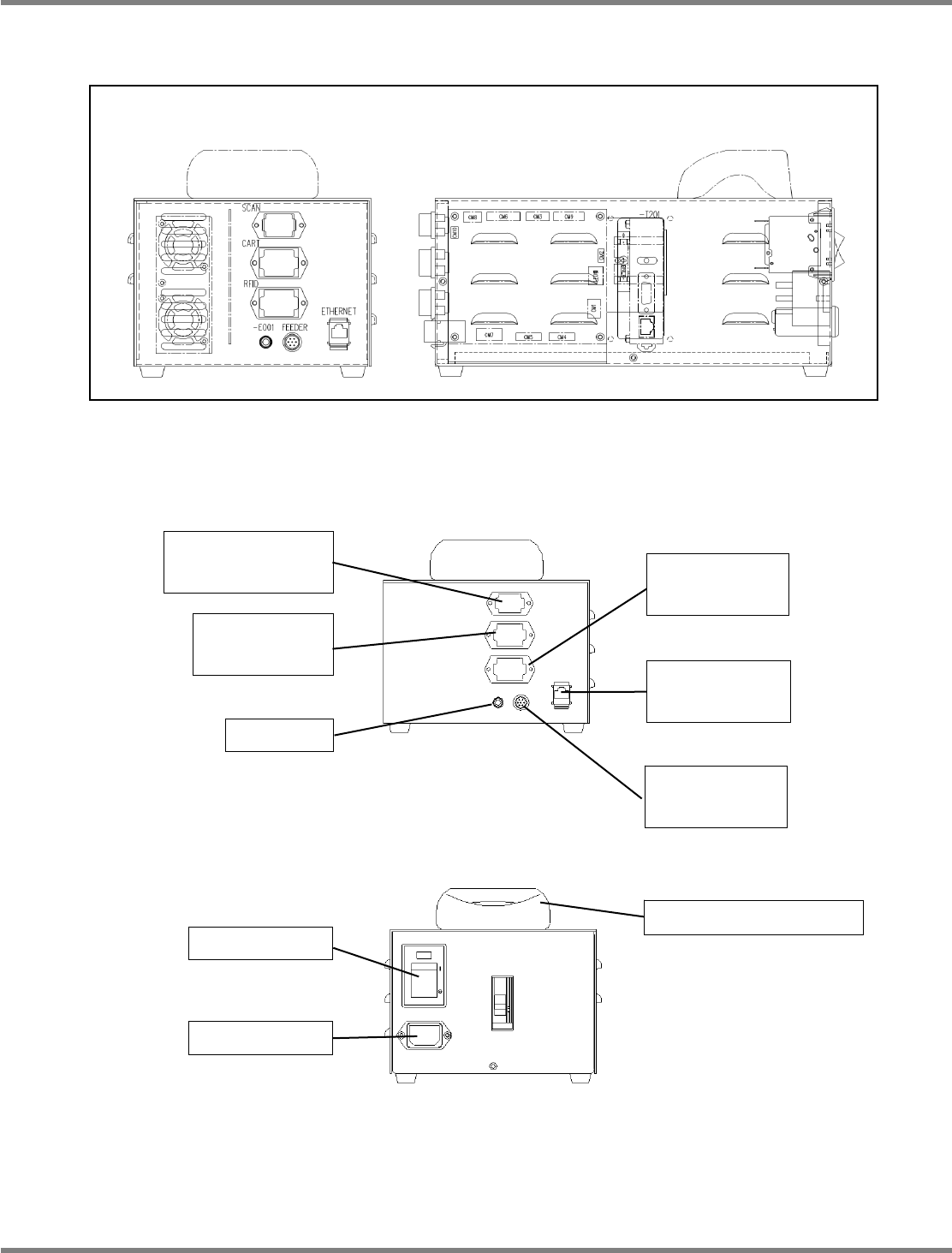

支持站
BOX
各部分的名称
支持站
BOX
概观图
有线扫描设备支架
电源开关
电源连接器
后视图
有线扫描设备
连接器
交换台车
连接器
以太网
连接器
启动
LED
前视图
供料器
连接器
RFID 单元
接续连接器
NPM X / NPM / AM
支持站
1.2
机器说明
EJM5DC-MB-01S-07
Page
1-7
硬件规格
项目
内容
件号
N610077138AA
制造公司
松下生产科技株式会社
主体尺寸
W180
D300 (
突起部分除外
)
H168
质量
5.2
kg
电源电压
86 ~ 264 VAC 400 VA
控制器
支持站基板
: PNF0A6/PFSC
介质转换器
: NH-COM (H)-C1/Contec
界面 以太网
: 1 Port
10/100BaseT
连接有线扫描设备
: 1 Port
RS232C 9600bps
连接交换台车
: 1 Port
RS422 1.25MHz IN
2
连接供料器
: 1 Port
RS485 38400bps IN
1 OUT
1
连接
RFID: 1 Port
RS232C 38400bps IN
2 OUT
2
附属电缆 交换台车电缆
1 (3 m)
、
供料器电缆
1 (3 m)
功能
更新单体供料器、整体交换台车的元件信息
使用温度
0 °C ~ 50 °C
保存温度
-20 °C ~ 60 °C
湿度
25% ~ 90% (
以不结露为条件
)
耐震耐冲击性
震动
1 G
冲击
10 G
支持站
BOX
的固件版本
V01.06.01
以上
V01.06.01
以下的版本不保障动作，在使用前请务必确认版本。
“支持站 BOX”的版本确认方法以及更新方法，请参照" 6.6 版本升级" (
" 6.6 版本升级")。
可对应的供料器种类
可对应元件核对的供料器如下所示。
8mm
单式
T/F
,
8mm
双式
T/F
12mm
、
16mm
共同使用
T/F
,
24mm
、
32mm
共同使用
T/F
,
44mm
、
56mm
共同使用
T/F
72mm T/F , 88mm T/F , 104mm T/F
8mm
薄型单式
T/F(*1)
,
4mm
薄型单式
T/F(*1)
*. “T/F”是编带料架的略语。
*1. 只支持安装到附件上的 T/F。
