NPM X / NPM / AM 支持站 3.1 准备作业 Page 3-6 EJM5DC-MB-03S-05 一览表 ( 台车准备、供料器准备 ) 机器 No. 、工作台 No. 显示所选择的机器编号及工作台编号 。 供料器内存信息 上段 ： 显示所选择的供料器地址 ( 供料器子地址 ) 的生产数据的零部件名称以及现在连接中 的供料器的供料器信息。 中段 ： 显示所选择的供料器地址 ( 供料器子地址 ) 的供料器类型和幅度…
NPM X / NPM / AM
支持站
3.1
准备作业
EJM5DC-MB-03S-05
Page
3-5
⑥ 准备模式
显示现在的准备模式 (随机或有序的)。
准备模式可以在菜单的“核对选项设定”中进行设定。
关于详细内容，请阅读“6.3.1 核对选项设定”。
⑦ 核对模式
显示现在的核对模式 (随机或者有序)。
核对模式可在菜单的“核对选项设定”中进行设定。
关于详细内容，请阅读“6.3.1 核对选项设定”。
⑧ 一览表
显示生产数据、内存数据、核对结果。以后再详细说明。
⑨ 清空内存、清空所有内存
点击清空内存，将会清除所选择的供料器的内存。
点击清空所有内存，将会清除所选择的交换台车上的供料器内存。
⑩ 跳过
仅在准备模式处于“有序模式”时显示。
点击后，将会移动到下一个核对位置。
⑪ 主菜单
点击后，将会回到<主菜单>画面。
⑫ 返回
点击后，将会回到<生产数据选择>画面。
⑬ 基板流向
显示左→右流向(正流向)、右→左流向(逆流向)。
右→左流向(逆流向)时，生产线以机器编号的降顺来显示。
NPM X / NPM / AM
支持站
3.1
准备作业
Page 3-6 EJM5DC-MB-03S-05

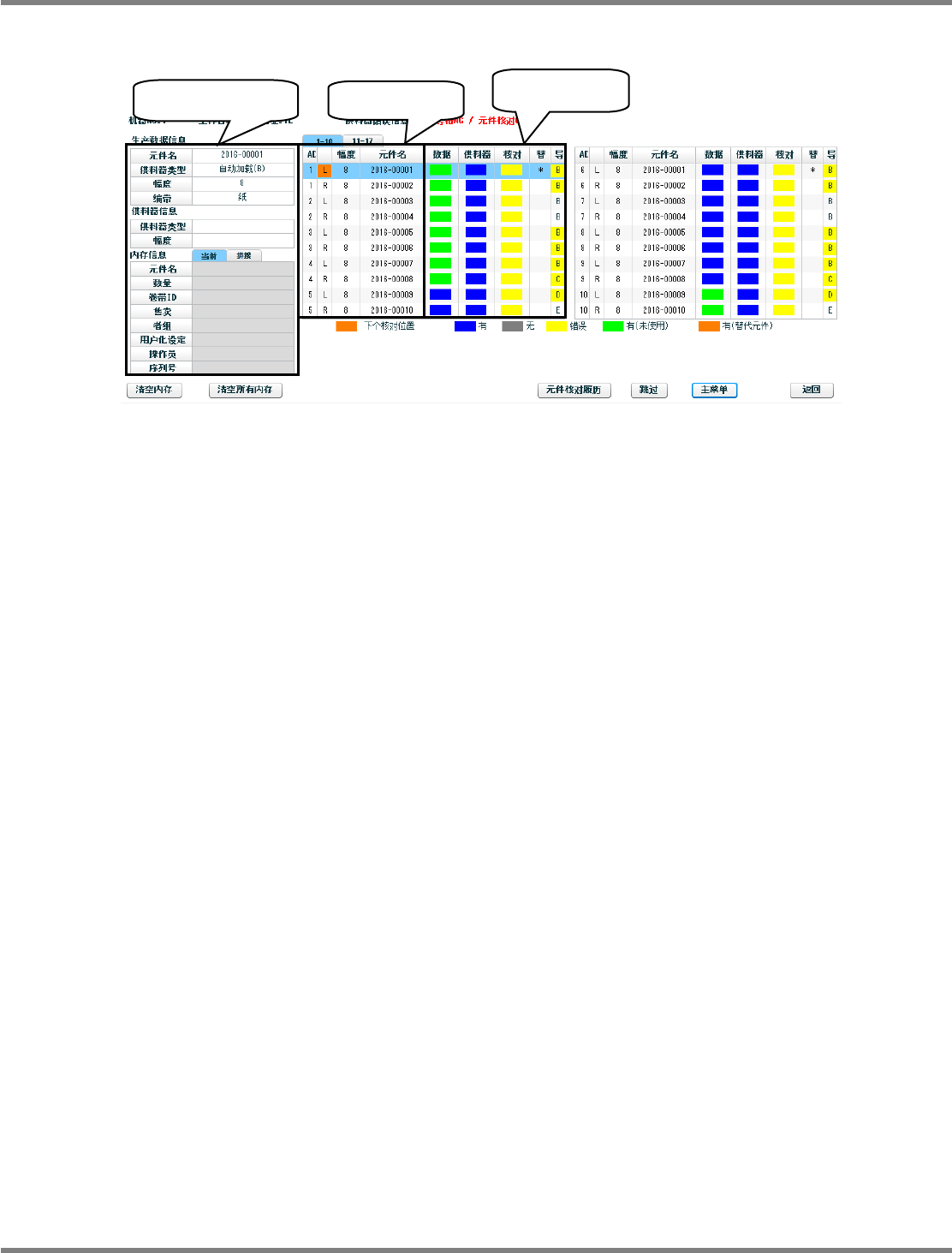

一览表
(
台车准备、供料器准备
)
机器
No.
、工作台
No.
显示所选择的机器编号及工作台编号。
供料器内存信息
上段
：
显示所选择的供料器地址
(
供料器子地址
)
的生产数据的零部件名称以及现在连接中
的供料器的供料器信息。
中段
：
显示所选择的供料器地址
(
供料器子地址
)
的供料器类型和幅度。
下段
：
显示所选择的供料器地址
(
供料器子地址
)
的现在连接中的供料器的内存信息以及序
列号。
生产数据
显示被选择的机器、工作台的生产数据。
显示的数据是在
<
生产数据选择
>
画面上所选择的核对数据。
准备模式若是
“
有序模式
”
，将供料器子地址
(L/R)
栏目作为核对位置使用。子地址栏的背景颜色呈
橙色的地方，即核对位置。
3-30003
生产数据
核对结果
供料器内存信息
NPM X / NPM / AM
支持站
3.1
准备作业
EJM5DC-MB-03S-05
Page
3-7
核对结果
① 数据
蓝色
:
在生产数据上配置的供料器当中生产时使用的元件数据。
黄绿色
:
在生产数据上配置的供料器当中生产时不使用的元件数据。
灰色
:
没有在生产数据上配置的元件数据。
② 供料器
蓝色
:
已设置生产时使用并与生产数据上配置的供料器信息一样的供料器。
黄绿色
:
已设置生产时不使用并生产数据上没有配置的供料器。
黄色
:
已设置生产时使用并与生产数据上配置的供料器信息不同的供料器。
灰色
:
供料器尚未设置。
③ 核对
蓝色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息被正确记入
黄色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息未被正确记
入
橙黄色
:
使用替代元件，生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信
息被正确记入
灰色
:
蓝色、黄色、橙黄色以外的状态
④ 替代零部件
(
空栏
)
:
替代零部件不可生产的零部件
(
星号
)
:
替代零部件可生产的零部件
⑤ 导轨
(
空栏
)
:
AL
供料器以外的导轨种类
(
导轨
)
白色
:
与供料器信息一致的生产数据的导轨种类
黄色
:
与供料器信息不一致的生产数据的导轨种类
