NPM X / NPM / AM 支持站 2.1 机器的连接和启动 Page 2-6 EJM5DC-MB-02S-04 2.1.3 支持站 BOX 的连接和启动 1 在平坦的工作台上设置支持站 BOX 。 请勿设置在地板上或者灰尘多的地方 。 2 连接初级电源电缆。 电压 : AC100 ~ 240V 50/60Hz 容量 : 400VA 请使用符合下述规格的连接插头。 AC 插头 IEC 60320 C13 10A/250…
NPM X / NPM / AM
支持站
2.1
机器的连接和启动
EJM5DC-MB-02S-04
Page
2-5
7
对所设置的供电装置电源开关进行操
作。
8
打开电源开关。
现在可以由供电装置向交换台车、供料器供给
电源。
因为对应热插拔，故在供给电源的状态下能进
行交换台车、供料器的插拔。
9
关上电源开关。
切断由供电装置向交换台车、供料器供给的电
源。
9
电源开关
8
ON
OFF
NPM X / NPM / AM
支持站
2.1
机器的连接和启动
Page 2-6 EJM5DC-MB-02S-04
2.1.3
支持站
BOX
的连接和启动
1
在平坦的工作台上设置支持站
BOX
。
请勿设置在地板上或者灰尘多的地方。
2
连接初级电源电缆。
电压
: AC100 ~ 240V 50/60Hz
容量
: 400VA
请使用符合下述规格的连接插头。
AC
插头
IEC 60320 C13
10A/250V
地线端子必须接地。
初级电源电缆
2
NPM X / NPM / AM
支持站
2.1
机器的连接和启动
EJM5DC-MB-02S-04
Page
2-7
3
连接支持站
BOX
与支持站
PC
。
用以太网电缆连接各个
LAN
端口。请使用符合
下述规格的电缆。
分类
5e
以上
跨接电缆
支持站
BOX
仅对应跨接电缆。
将支持站
PC
的另一个
LAN
端口连接到与
NPM-DGS
同一的网络。请使用符合下述规格
的电缆。
分类
5e
以上
直连线
4

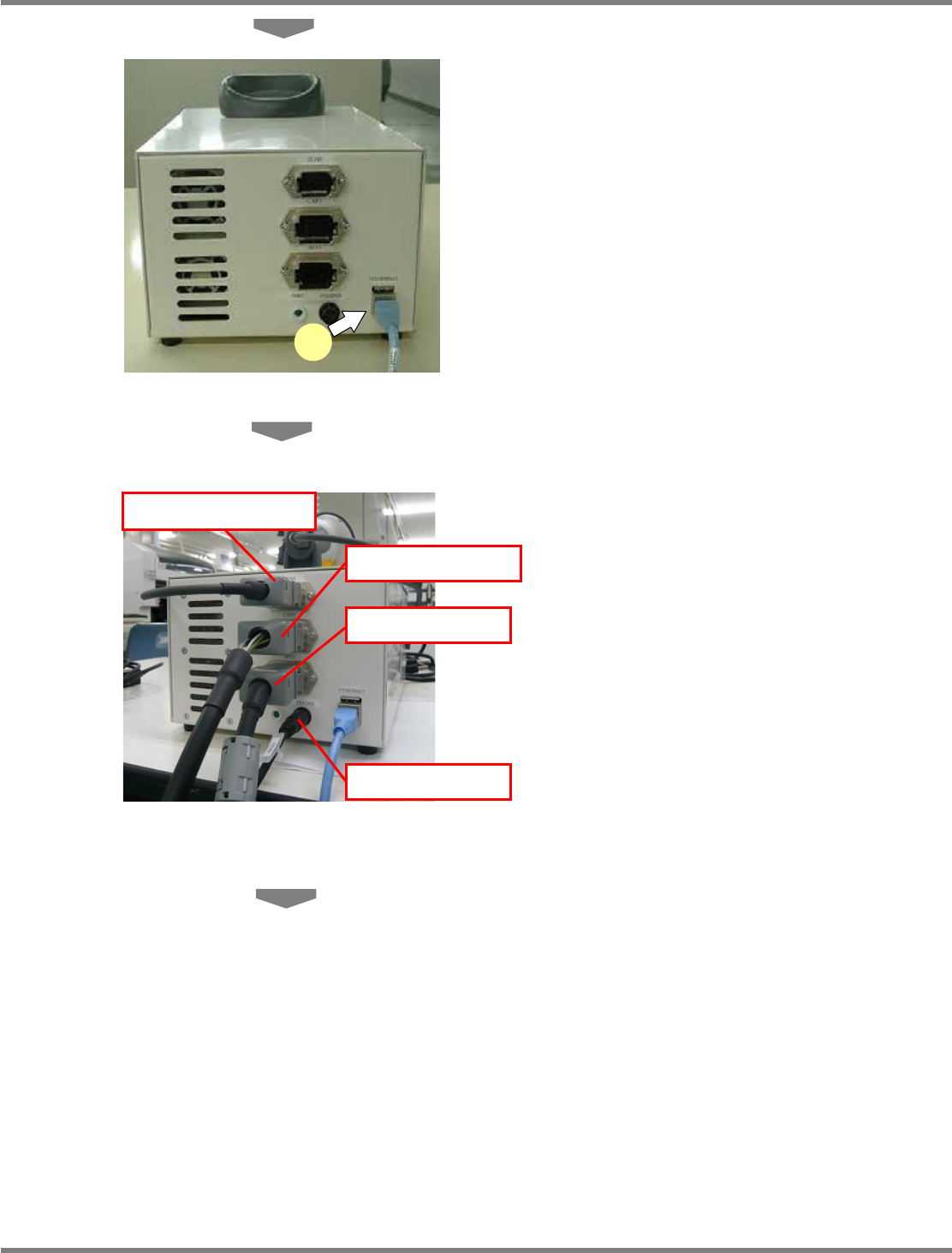

有线扫描设备电缆、交换台车电缆、供
料器电缆、
RFID
电缆，连接在专用的
连接器。
此时，请勿在支持站
BOX
电源接通的状态下进
行有线扫描设备电缆的插拔。
3
2-20001
有线扫描设备电缆
交换台车电缆
供料器电缆
RFID电缆
