NPM X / NPM / AM 支持站 EJM5DC-MB-01S-07 Page 1-1 1. 概要 在本章中，对支持站的概要、各结构的用途及其构成单位的各机器进行说明。 如果没有特殊说明，在本章中使用 NPM 系列的画面、插图进行说明。
NPM X / NPM / AM
安全注意事项
Page S-6 EJM5DC-SF-01S-04

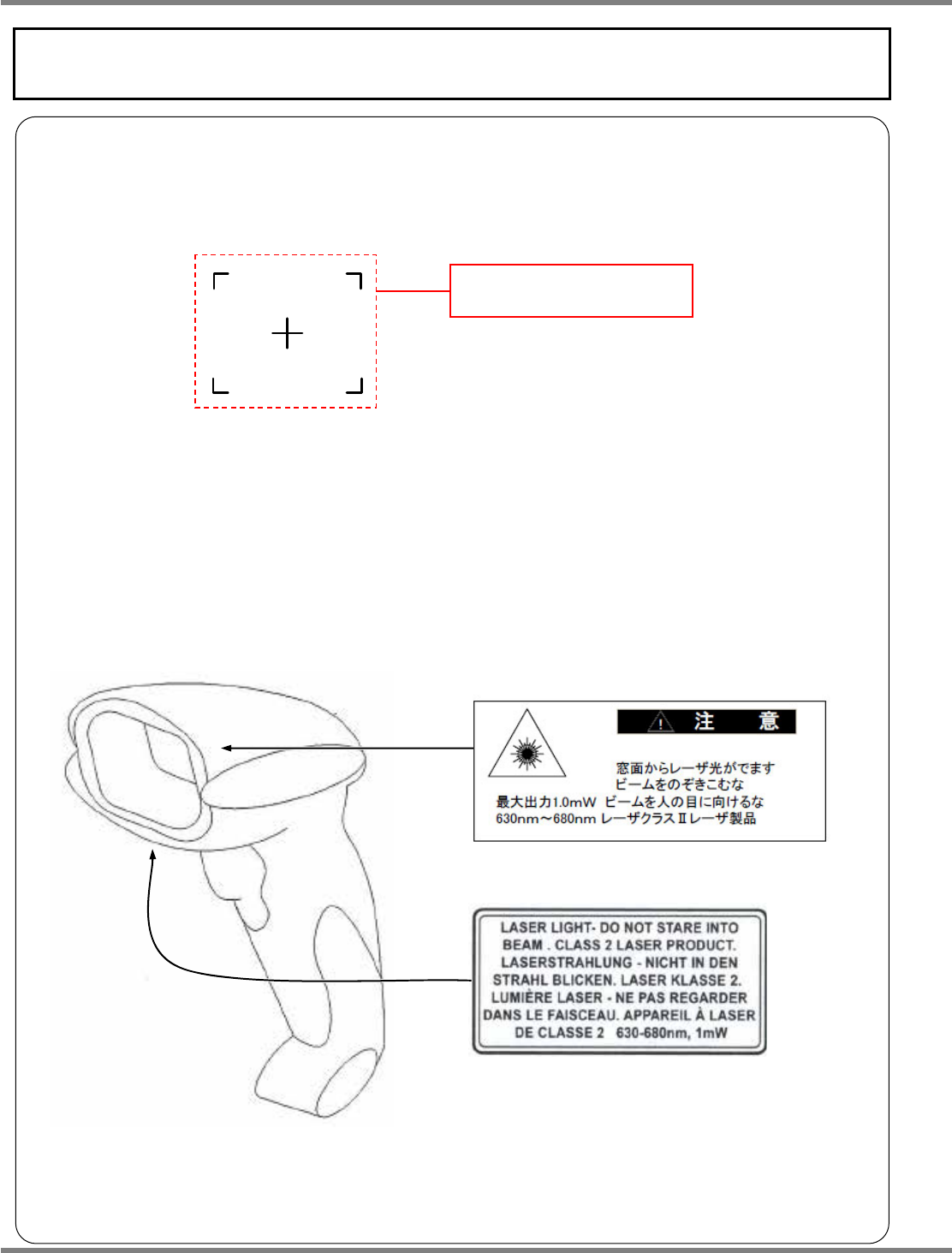

关于有线扫描设备的使用
有线扫描设备是依据
IEC60825-1 Class2
激光产品制造的产品。
请您在使用时遵守如下事项。
1.
从正面的窗口自动发射导光
(
激光
)
。此时请勿观看导光。有伤害眼睛的危险。
对象物有变化时，将会自动照射导光，然后在
变化消失的状态下经过
2
秒钟，将会自动变为
OFF
。
2.
请勿向人的眼睛发射导光。有伤害眼睛的危险。
3.
在拆开时也会发射导光。请勿拆开。
4.
如果重复进行支持站
BOX
侧的连接器的插拔，有时会造成通信异常。支持站
BOX
侧的连接器除了有必要的情况以外，请在连接的状态下使用。
5.
如果在不得已的情况下需要差拔连接器时，请务必将支持站
BOX
电源置于
OFF
。
导光
(
显示对对象物照射的形状。
)
NPM X / NPM / AM
支持站
EJM5DC-MB-01S-07
Page
1-1
1.
概要
在本章中，对支持站的概要、各结构的用途及其构成单位的各机器进行说明。
如果没有特殊说明，在本章中使用
NPM
系列的画面、插图进行说明。
NPM X / NPM / AM
支持站
1.1
系统构成
Page 1-2 EJM5DC-MB-01S-07
1.1
系统构成
通过支持站实现在生产线上切换机种时进行供料器准备及台车准备，以强力支持离线准备
(
事先准备
)
作
业。
通过离线准备作业，缩短准备时间
全体构成形象
基板宽度变更
支撑部更换
吸嘴更换
吸着位置示教
在线准备
Before
元件安装
元件核对
供料器更换
After
离线准备
(
事先准备
)
供料器更换
元件安装
元件核对
托盘更换
元件安装
元件核对
使用支持站。
缩短准备时间
在线准备
离线准备
在线准备
基板宽度变更
支撑部更换
吸嘴更换
吸着位置示教
交换台车更换
设备本体
1-1001
NPM-DGS
Support Station
(
台车准备
)
Support Station
(
供料器准备
)
Support Station
(
托盘准备
)
