NPM X / NPM / AM 支持站 1.1 系统构成 Page 1-4 EJM5DC-MB-01S-07 构成 3 构成 4 构成 5 通过使用 “ 支持站 PC” ，则可比较 2 个批量生产数据，通知需要 进行准备的地方。 ” 电源单元 ” 使用各自的专用电缆也可同时连接 ” 交换台车 ” 和 ” 料架 ” 。 ” 支持站 BOX” 使用各自的专用电缆也可同时连接 ” 交换台车 ” 和 ” 料架 ” 和 &q…
NPM X / NPM / AM
支持站
1.1
系统构成
EJM5DC-MB-01S-07
Page
1-3
支持站机器构成模式及用途如下所示。
支持站类型有两种，即仅以供电为目的的电源供给类型与还可进行元件核对的元件核对类型。
构成
1
构成
2
供电装置
交换台车
可向交换台车供给电源。
不能使用元件核对功能。
可以给供料器供电。
不能使用元件核对功能。
供料器
供电装置
电源供给类型
NPM X / NPM / AM
支持站
1.1
系统构成
Page 1-4 EJM5DC-MB-01S-07
构成
3
构成
4
构成
5
通过使用
“
支持站
PC”
，则可比较
2
个批量生产数据，通知需要进行准备的地方。
”
电源单元
”
使用各自的专用电缆也可同时连接
”
交换台车
”
和
”
料架
”
。
”
支持站
BOX”
使用各自的专用电缆也可同时连接
”
交换台车
”
和
”
料架
”
和
"RFID
单元
"
。
RFID
单元是特殊规格。
元件核对类型
支持站软件
可使用元件核对功能。
支持站
PC
支持站
BOX
交换台车
有线扫描设备
支持站软件
可使用元件核对功能。
支持站
PC
有线扫描设备
支持站
BOX
支持站软件
RFID
单元
可使用元件核对功能。
供料器
支持站
PC
有线扫描设备
支持站
BOX
NPM X / NPM / AM
支持站
1.2
机器说明
EJM5DC-MB-01S-07
Page
1-5
1.2
机器说明
供电装置
各部分的名称
硬件规格
项目
内容
件号
N610101859AA
制造公司
松下生产科技株式会社
主体尺寸
W140
D350
H133 (
突起部分除外
)
质量
5.2 k
g
电源电压
200 ~ 240 VAC 500 VA
界面 连接交换台车
: 1 Port
连接供料器
: 1 Port
附属电缆 交换台车电缆
1 (3 m)
、供料器电缆
1 (3 m)
功能
向单体交换台车、单体供料器供给电源
使用温度
0 °C ~ 50 °C
保存温度
-20 °C ~ 60 °C
湿度
25% ~ 90% (
以不结露为条件
)
耐震耐冲击性
震动
1 G
冲击
10 G

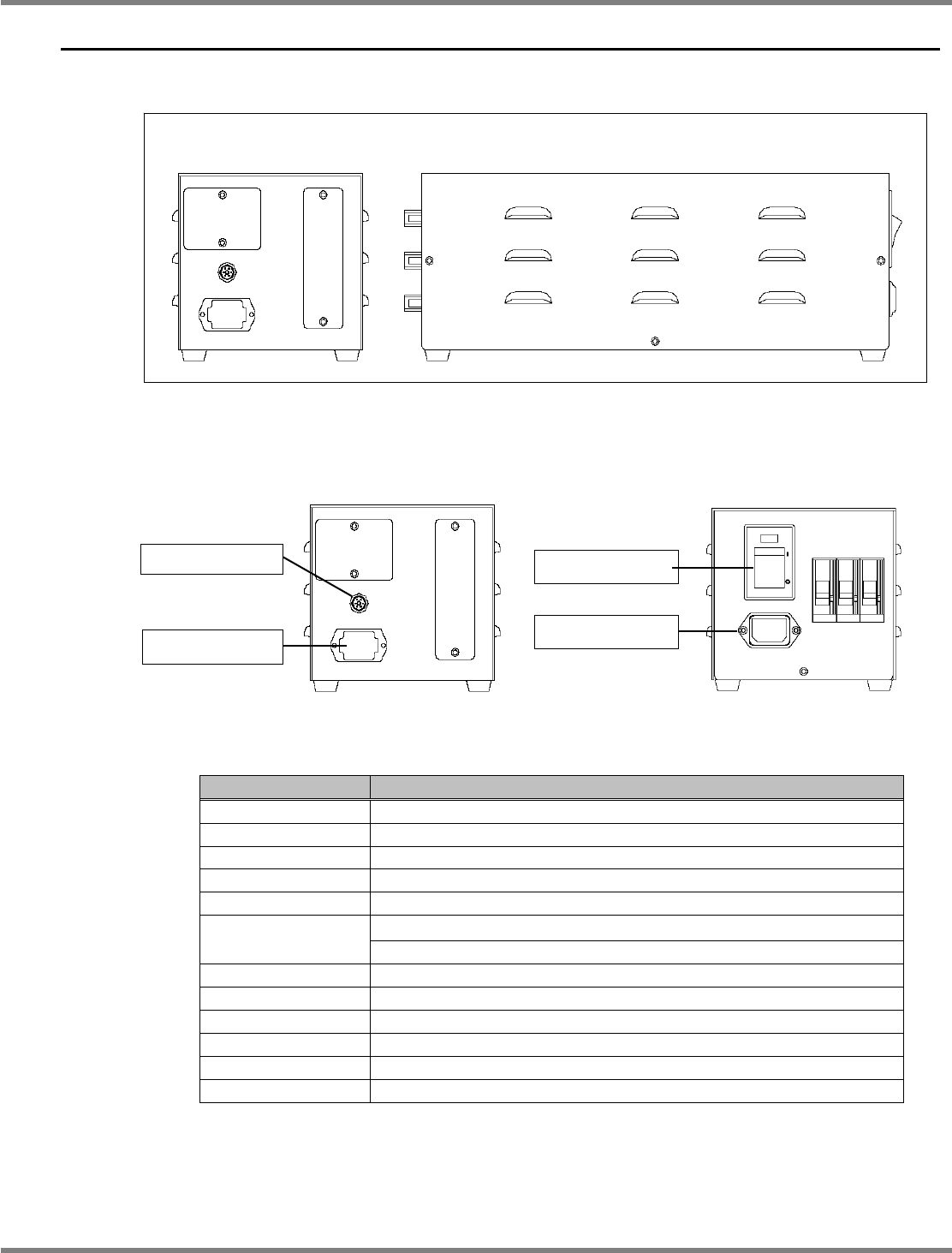

供电装置概观图
交换台车连接器
供料器连接器
前视图
电源开关
电源连接器
后视图
