NPM X / NPM / AM 支持站 3.1 准备作业 Page 3-8 EJM5DC-MB-03S-05 一览表 ( 托盘准备 ) 机器 No. 、工作台 No. 显示所选择的机器编号及工作台编号 。 内存信息 上段 ： 显示所选择的供料器地址 ( 供料器子地址 ) 的生产数据的零部件名称。 下段 ： 显示所选择的供料器地址 ( 供料器子地址 ) 的现在连接中的 RF 芯片的内存信息以及序 列号。 生产数据 显示被…
NPM X / NPM / AM
支持站
3.1
准备作业
EJM5DC-MB-03S-05
Page
3-7
核对结果
① 数据
蓝色
:
在生产数据上配置的供料器当中生产时使用的元件数据。
黄绿色
:
在生产数据上配置的供料器当中生产时不使用的元件数据。
灰色
:
没有在生产数据上配置的元件数据。
② 供料器
蓝色
:
已设置生产时使用并与生产数据上配置的供料器信息一样的供料器。
黄绿色
:
已设置生产时不使用并生产数据上没有配置的供料器。
黄色
:
已设置生产时使用并与生产数据上配置的供料器信息不同的供料器。
灰色
:
供料器尚未设置。
③ 核对
蓝色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息被正确记入
黄色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息未被正确记
入
橙黄色
:
使用替代元件，生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信
息被正确记入
灰色
:
蓝色、黄色、橙黄色以外的状态
④ 替代零部件
(
空栏
)
:
替代零部件不可生产的零部件
(
星号
)
:
替代零部件可生产的零部件
⑤ 导轨
(
空栏
)
:
AL
供料器以外的导轨种类
(
导轨
)
白色
:
与供料器信息一致的生产数据的导轨种类
黄色
:
与供料器信息不一致的生产数据的导轨种类
NPM X / NPM / AM
支持站
3.1
准备作业
Page 3-8 EJM5DC-MB-03S-05

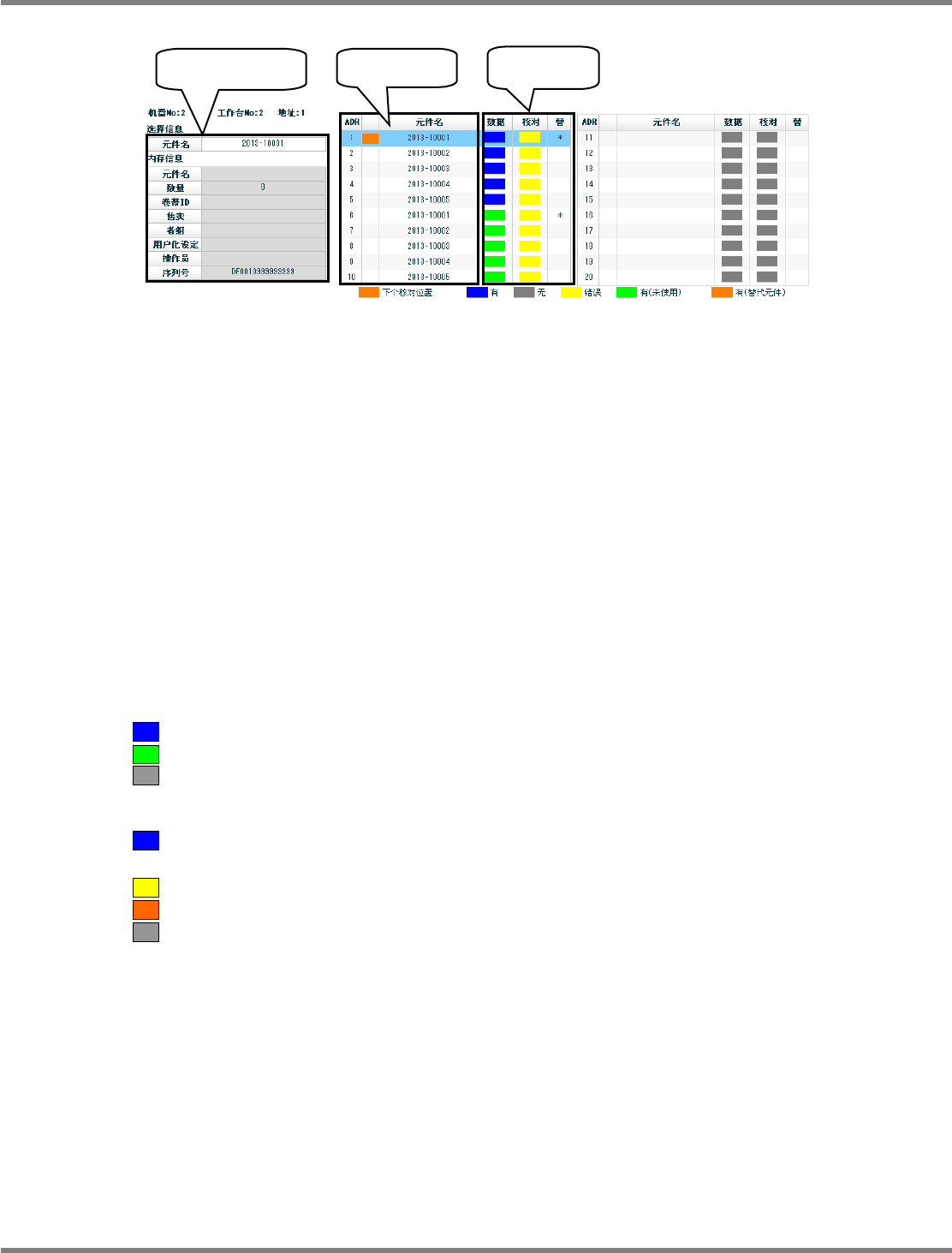

一览表
(
托盘准备
)
机器
No.
、工作台
No.
显示所选择的机器编号及工作台编号。
内存信息
上段
：
显示所选择的供料器地址
(
供料器子地址
)
的生产数据的零部件名称。
下段
：
显示所选择的供料器地址
(
供料器子地址
)
的现在连接中的
RF
芯片的内存信息以及序
列号。
生产数据
显示被选择的机器、工作台的生产数据。
显示的数据是在
<
生产数据选择
>
画面上所选择的核对数据。
所显示的数据是，实装点中参照数据和核对数据有差异的数据。
准备模式若是
"
有序模式
"
，
ADR
栏旁边的空栏作为核对位置被使用。空栏的背景颜色呈橘黄色的
部位是核对位置。
核对结果
① 数据
蓝色
:
在生产数据上配置的托板当中生产时使用的元件数据
黄绿色
:
在生产数据上配置的托板当中生产时不使用的元件数据
灰色
:
没有在生产数据上配置的元件数据
② 照合
蓝色
:
生产数据和托板信息在一致的状态下
(
数据为蓝色
)
元件信息被正确记入
黄色
:
生产数据和托板信息在一致的状态下
(
数据为蓝色
)
元件信息未被正确记入
橙黄色
:
生产数据和托板信息在一致的状态下
(
数据为蓝色
)
元件信息被正确记入
灰色
:
蓝色、黄色、橙黄色以外的状态
③ 替代零部件
(
空栏
)
:
替代零部件不可生产的零部件
(
星号
)
:
替代零部件可生产的零部件
有线扫描设备蜂鸣音
OK :
劈
2 (
短间隔
)
NG :
劈
3 (
长间隔
)
核对确认
:
劈
6 (
短间隔
)
3-30004
生产数据
内存信息
核对结果
NPM X / NPM / AM
支持站
3.1
准备作业
EJM5DC-MB-03S-05
Page
3-9

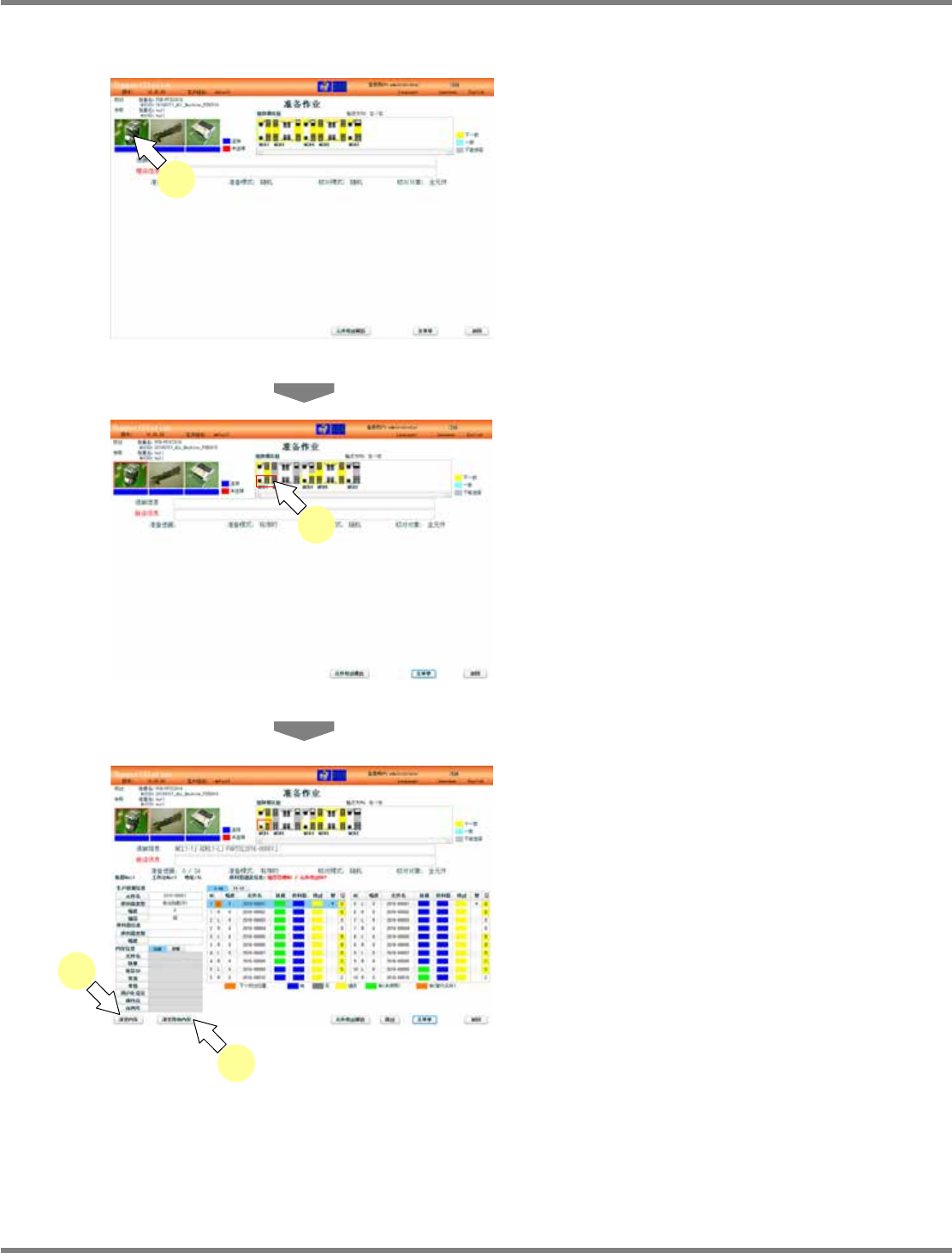

3.1.2
台车准备的情况
3
选择连接机器的
“
交换台车
”
。
请确认支持站
BOX
和交换台车是否通过交换
台车电缆连接。
请确认是否处于连接状态
(
下面的有序的呈蓝
色
)
。
4
在生产线中选择进行准备的机器、工作
台。
在一览表中显示出参照数据与核对数据之间有
差异的生产数据内容及供料器内存信息。请确
认该信息后在交换台车上设置相对应的供料
器。
5
清除供料器的内存信息。
除非清除供料器内存，否则无法进行核对操作。
请在核对操作前务必清除对象供料器的内存。
选择对象供料器后按
“
清空内存
”
按钮，则清除所
选的供料器内存信息。并且，按
“
清空所有内存
”
按钮，则清除交换台车上的所有供料器的内存
信息。
以后记载着各准备模式
(
随机模式、有序模式
)
的作业步骤。
3-1004
5
5
3-1003
3
3-1007
4
