Controlador da válvula radial ValveMate 7160RA
12 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

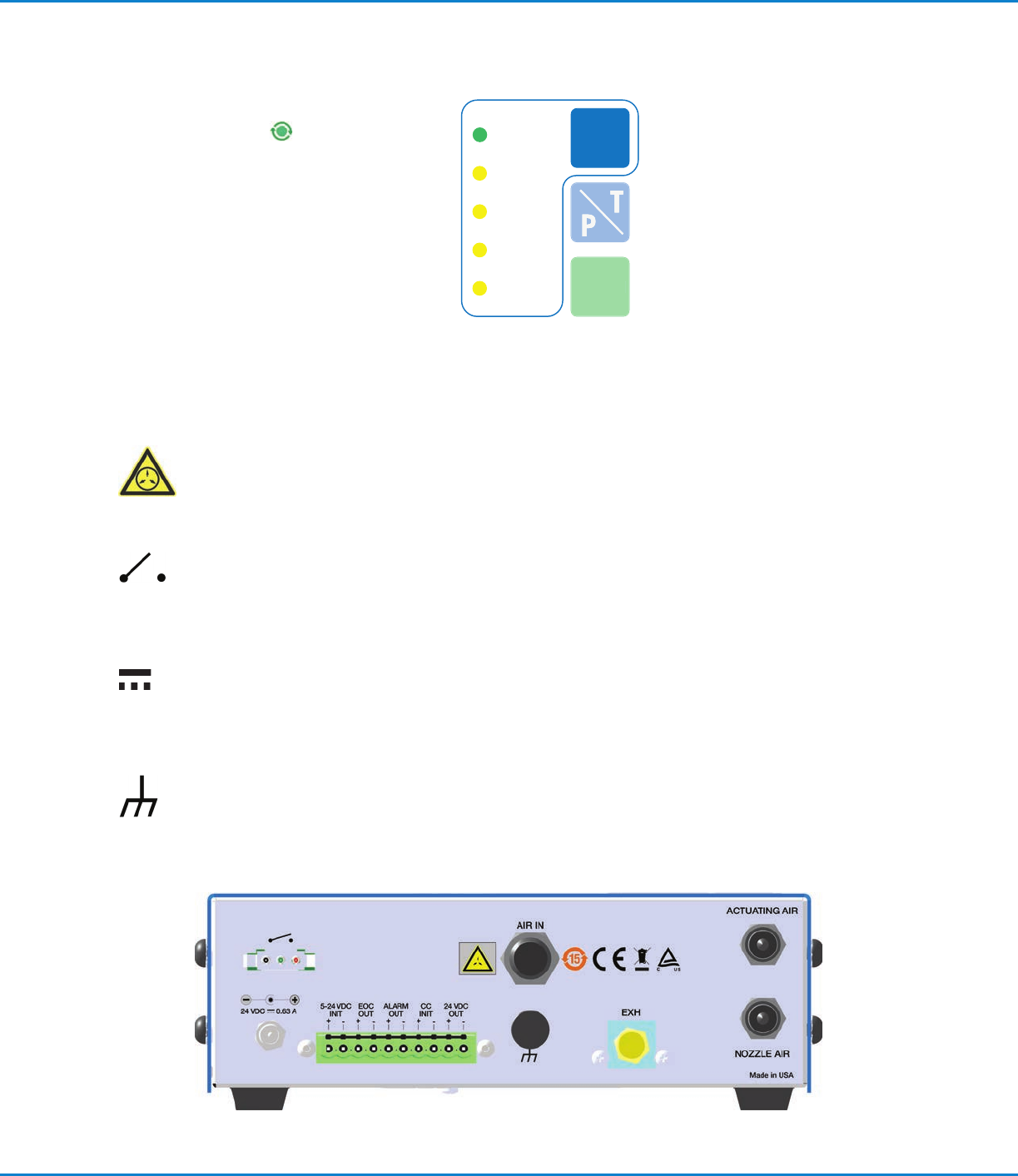

Lâmpadas indicadoras
A lâmpada indicadora
no canto superior
esquerdo acima do visor LED acende-se
quando a válvula de vaporização é acionada.
O painel frontal central tem cinco lâmpadas
indicadoras que servem para indicar o modo de
funcionamento.
MODE
RUN
CYCLE
SETUP
MOTOR
TEACH
PURGE
C
YCL
E
Caraterísticas de funcionamento (continuação)
Advertência de pressão máxima do ar
Símbolo de advertência informando que a pressão máxima do ar
é 6,9 bar (100 psi) Uma pressão de entrada do ar excessiva pode
danificar o equipamento.
Conector Pedal/Interruptor manual
O símbolo de um interruptor identifica o conector como interruptor
de fecho momentâneo do contacto para inicializações da
distribuição. Pode ser encomendado um pedal opcional, peça
#7014865.
Corrente de alimentação
Símbolo da corrente de entrada especificando que é utilizada a
corrente CC no conector de alimentação. A corrente provém de
uma fonte 24 VCC externa.
Conexão do chassis
Este símbolo identifica o terminal de conexão do chassis. É usado
para ligar o chassis à terra para desviar a corrente de fuga e/ou
incrementar a proteção do sistema ESD.
Símbolos do painel traseiro
Controlador da válvula radial ValveMate 7160RA
13www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Configuração típica
Despressurize sempre o depósito antes de o abrir. Para tal, afaste a válvula de corte na linha do ar do depósito.
Utilizando um depósito EFD, abra também a válvula de purga da pressão. Antes de abrir o depósito, verifique o
manómetro de pressão para se assegurar que a pressão esteja em zero (0).
Em todos os depósitos EFD, o design exclusivo da rosca permite o descarregamento da pressão do ar em
segurança durante a remoção da tampa.
CUIDADO
Para os
pinos 9 e 10
Para descarregar
Tubo
flexível
do ar
Conexão
rápida preta
Para pressurizar
Válvula de
corte
Tubo de alimentação
do fluido
NOTA: Utilize apenas ar
filtrado sem óleo, limpo e
seco.
Ar do bico
Ar constante
Ar de
acionamento
Conexão
rápida branca
Reservatório pressurizado
com regulador de ar
Controlador ValveMate 7160RA
Válvula de rotação radial
Válvula de vaporização radial
Tubo de
alimentação do
fluido
Ar de
acionamento
Ar do bico
Tubo de
alimentação
do fluido
Ar de
acionamento
Válvula de
descarga da
pressão
Fornecimento
do ar
4,8 bar
(70 psi)
Conjunto filtro-
regulador-
lubrificador
Controlador da válvula radial ValveMate 7160RA
14 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Configuração típica (782RA válvula de spray radial)
Para os pinos 9 e 10
Fornecimento
do ar
4,8 bar
(70 psi)
Conexão
rápida preta
Tubo de
alimentação
do fluido
Ar do bico
Ar constante
Ar de
acionamento
Reservatório pressurizado
com regulador de ar
Controlador ValveMate 7160RA
Válvula de
descarga da
pressão
Válvula de
vaporização radial
Conjunto filtro-
regulador-
lubrificador
Tubo flexível do ar
Elétricos
Ar de acionamento
Ar constante
Ar do bico
Fluid
NOTA: Utilize apenas ar
filtrado sem óleo, limpo e
seco.
