Controlador da válvula radial ValveMate 7160RA
13www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

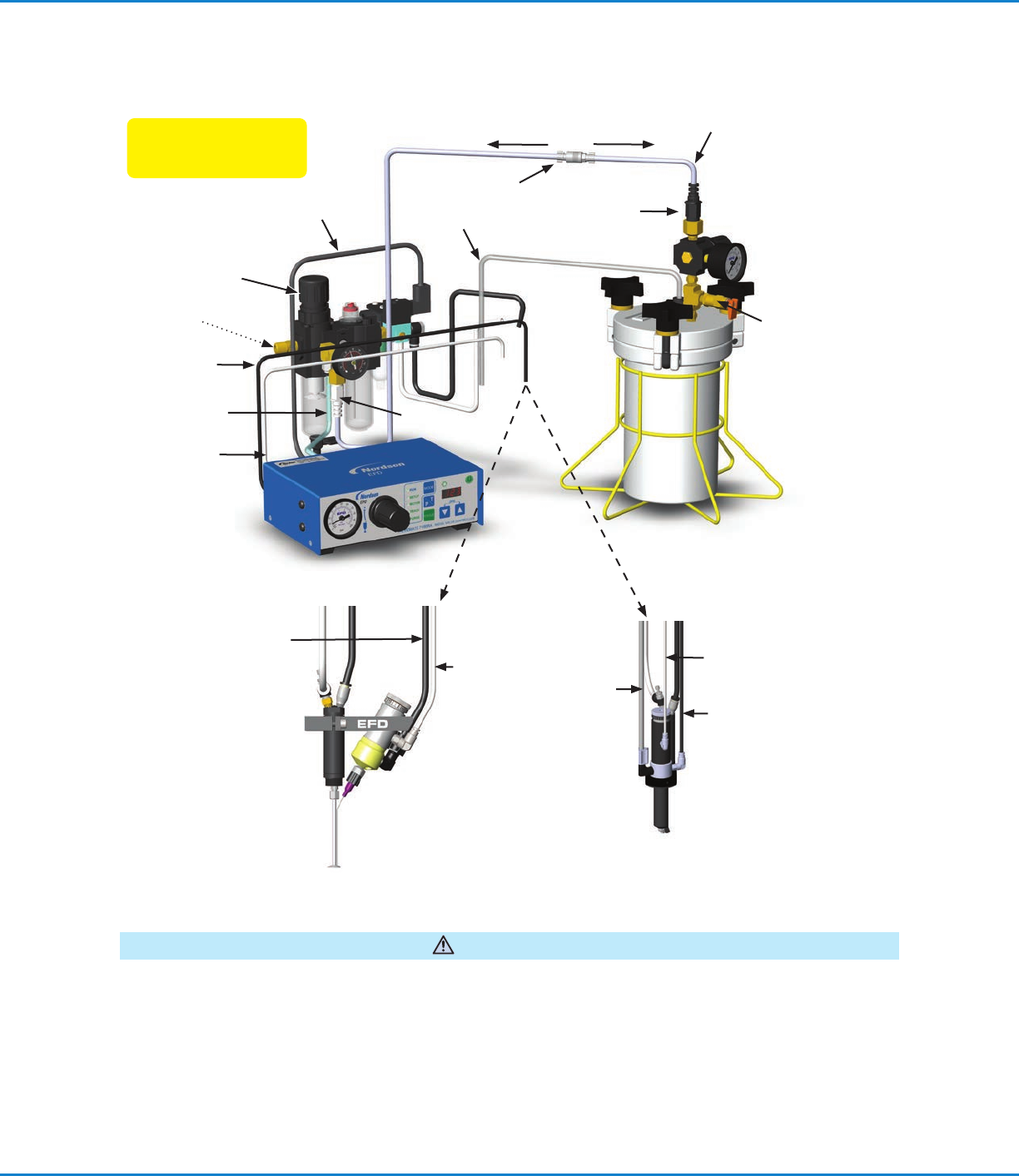

Configuração típica
Despressurize sempre o depósito antes de o abrir. Para tal, afaste a válvula de corte na linha do ar do depósito.
Utilizando um depósito EFD, abra também a válvula de purga da pressão. Antes de abrir o depósito, verifique o
manómetro de pressão para se assegurar que a pressão esteja em zero (0).
Em todos os depósitos EFD, o design exclusivo da rosca permite o descarregamento da pressão do ar em
segurança durante a remoção da tampa.
CUIDADO
Para os
pinos 9 e 10
Para descarregar
Tubo
flexível
do ar
Conexão
rápida preta
Para pressurizar
Válvula de
corte
Tubo de alimentação
do fluido
NOTA: Utilize apenas ar
filtrado sem óleo, limpo e
seco.
Ar do bico
Ar constante
Ar de
acionamento
Conexão
rápida branca
Reservatório pressurizado
com regulador de ar
Controlador ValveMate 7160RA
Válvula de rotação radial
Válvula de vaporização radial
Tubo de
alimentação do
fluido
Ar de
acionamento
Ar do bico
Tubo de
alimentação
do fluido
Ar de
acionamento
Válvula de
descarga da
pressão
Fornecimento
do ar
4,8 bar
(70 psi)
Conjunto filtro-
regulador-
lubrificador
Controlador da válvula radial ValveMate 7160RA
14 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

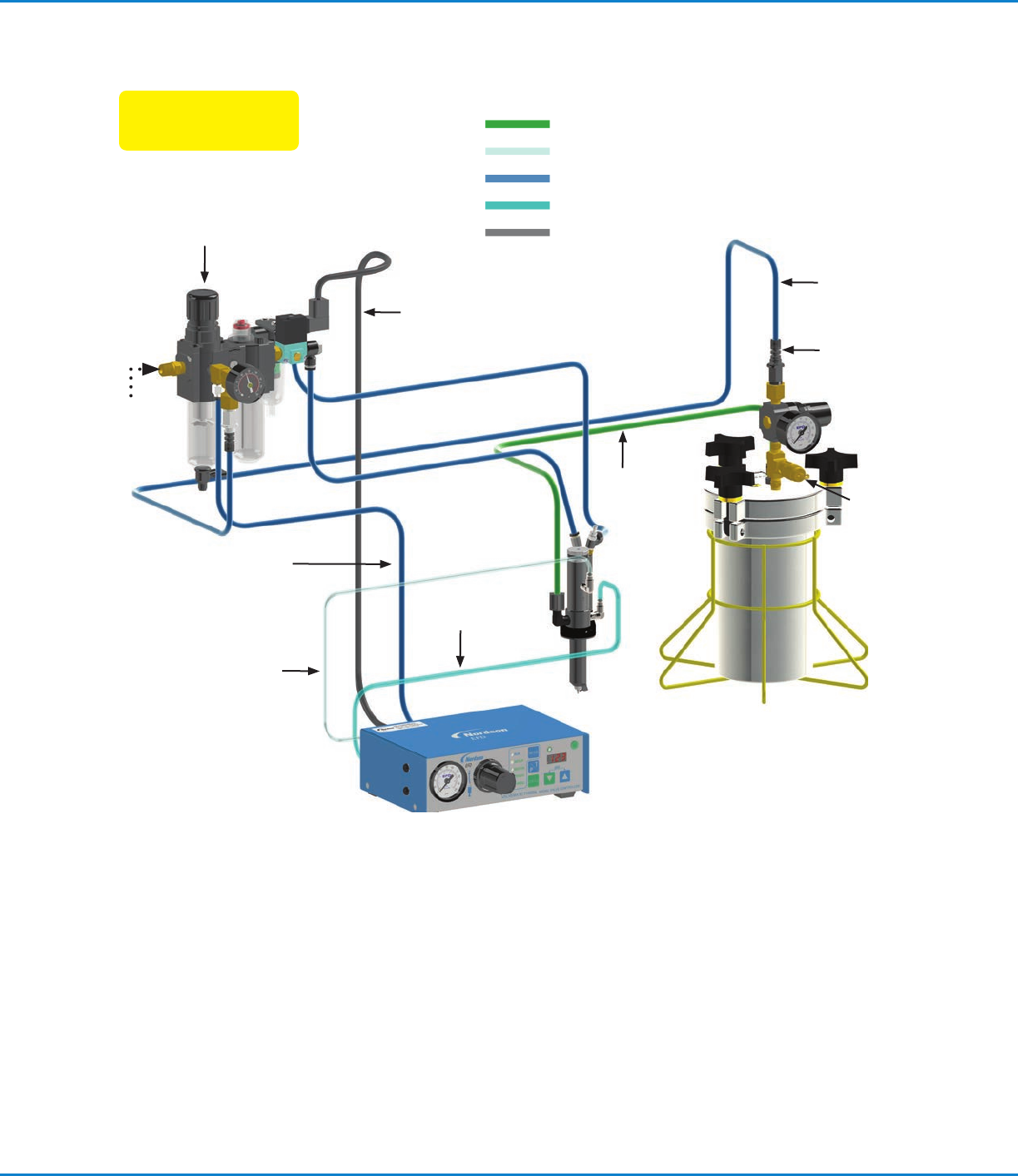

Configuração típica (782RA válvula de spray radial)
Para os pinos 9 e 10
Fornecimento
do ar
4,8 bar
(70 psi)
Conexão
rápida preta
Tubo de
alimentação
do fluido
Ar do bico
Ar constante
Ar de
acionamento
Reservatório pressurizado
com regulador de ar
Controlador ValveMate 7160RA
Válvula de
descarga da
pressão
Válvula de
vaporização radial
Conjunto filtro-
regulador-
lubrificador
Tubo flexível do ar
Elétricos
Ar de acionamento
Ar constante
Ar do bico
Fluid
NOTA: Utilize apenas ar
filtrado sem óleo, limpo e
seco.
Controlador da válvula radial ValveMate 7160RA
15www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

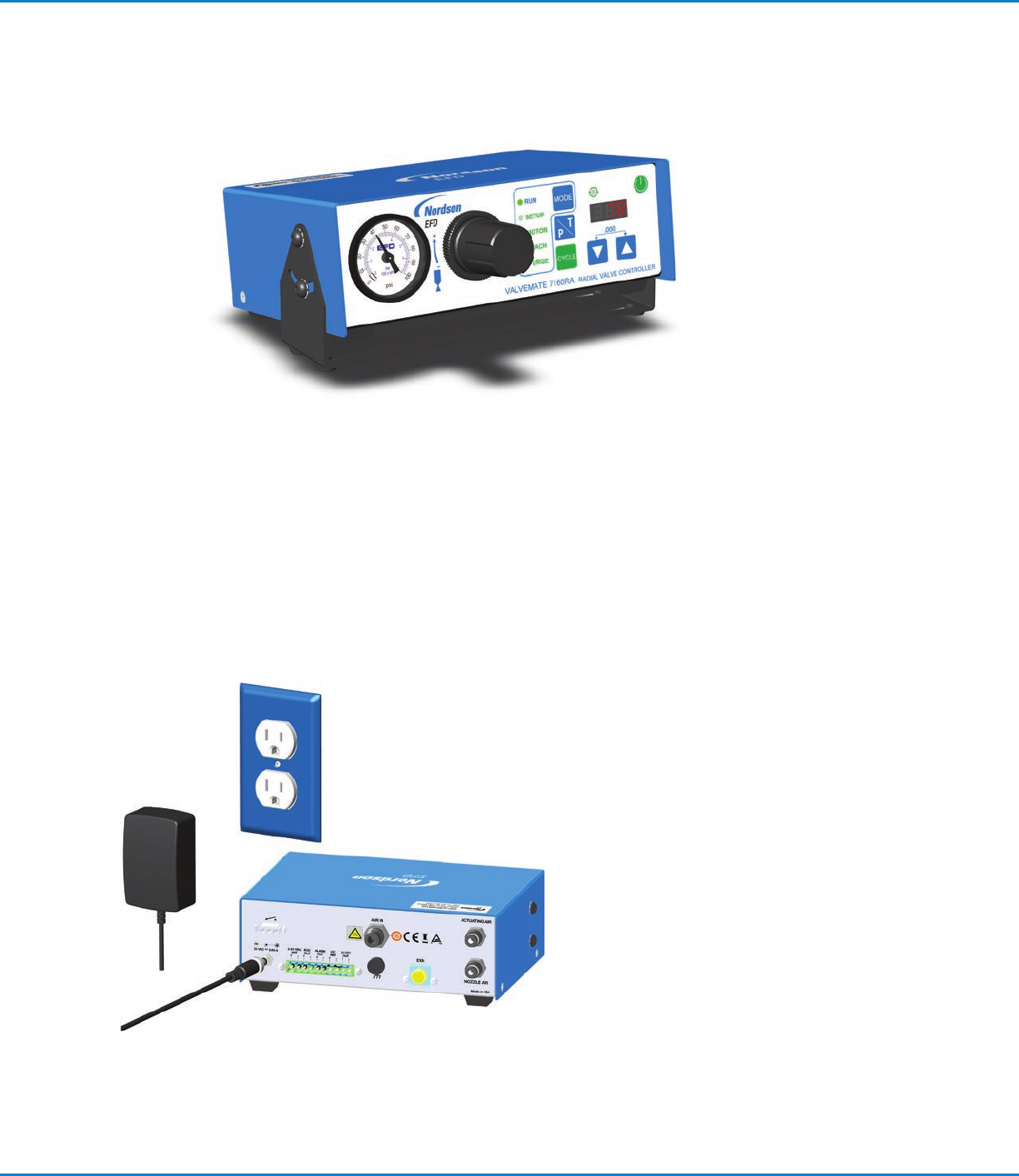

Montagem do ValveMate 7160RA
O ValveMate 7160RA pode ser montado acima ou abaixo de uma superfície usando parafusos para fixar o suporte.
Use o suporte de montagem universal (incluído) para montar o controlador por cima ou debaixo do quadro. O
suporte permite que o controlador possa rodar 30 graus da posição horizontal. Quando montado debaixo de uma
bancada de trabalho, fixe-o com parafusos ou porcas e parafusos que suportem 6 kg (14 lb).
Adaptador de alimentação externo
Com cada ValveMate 7160RA está incluído um alimentador remoto universal 24 VCC com um conector CC com
anel de bloqueio. Escolha um local adequado e ligue à voltagem requerida.
