Controlador da válvula radial ValveMate 7160RA
25www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Verificação da configuração final—Válvula de
vaporização radial
A pressão do ar de entrada a 4,8 bar (70 psi) atua num pistão (1) que retrai a agulha (2) do seu alojamento no bico
(3), permitindo o fluxo do fluido pelo bico (4). Ao mesmo tempo, o ar do bico vindo do controlador ValveMate
7160RA é ligado e flui pelo tubo do ar do rotor (5) através do bico do fluido com um ângulo de 70 graus.
Este ar do bico provoca uma queda de pressão em redor do bico, provocando a atomização do fluido em gotas
finas e segue a direção do fluxo de ar do bico. O rotor, girando a aproximadamente 2500 rpm, provoca a saída
radial para varrer em redor e revestir uniformemente a circunferência interna do cilindro.
Quando o ar de acionamento temporizado vindo do controlador ValveMate 7160RA se desliga, a mola do pistão
desloca a agulha para dentro do alojamento do bico e interrompe o fluxo do fluido. Um atraso regulável no ar do
bico assegura que o fluido seja todo atomizado depois de se ter fechado a válvula, eliminando salpicos após o
depósito.
Fechado
Aberto
2
3
1
4
5
Controlador da válvula radial ValveMate 7160RA
26 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

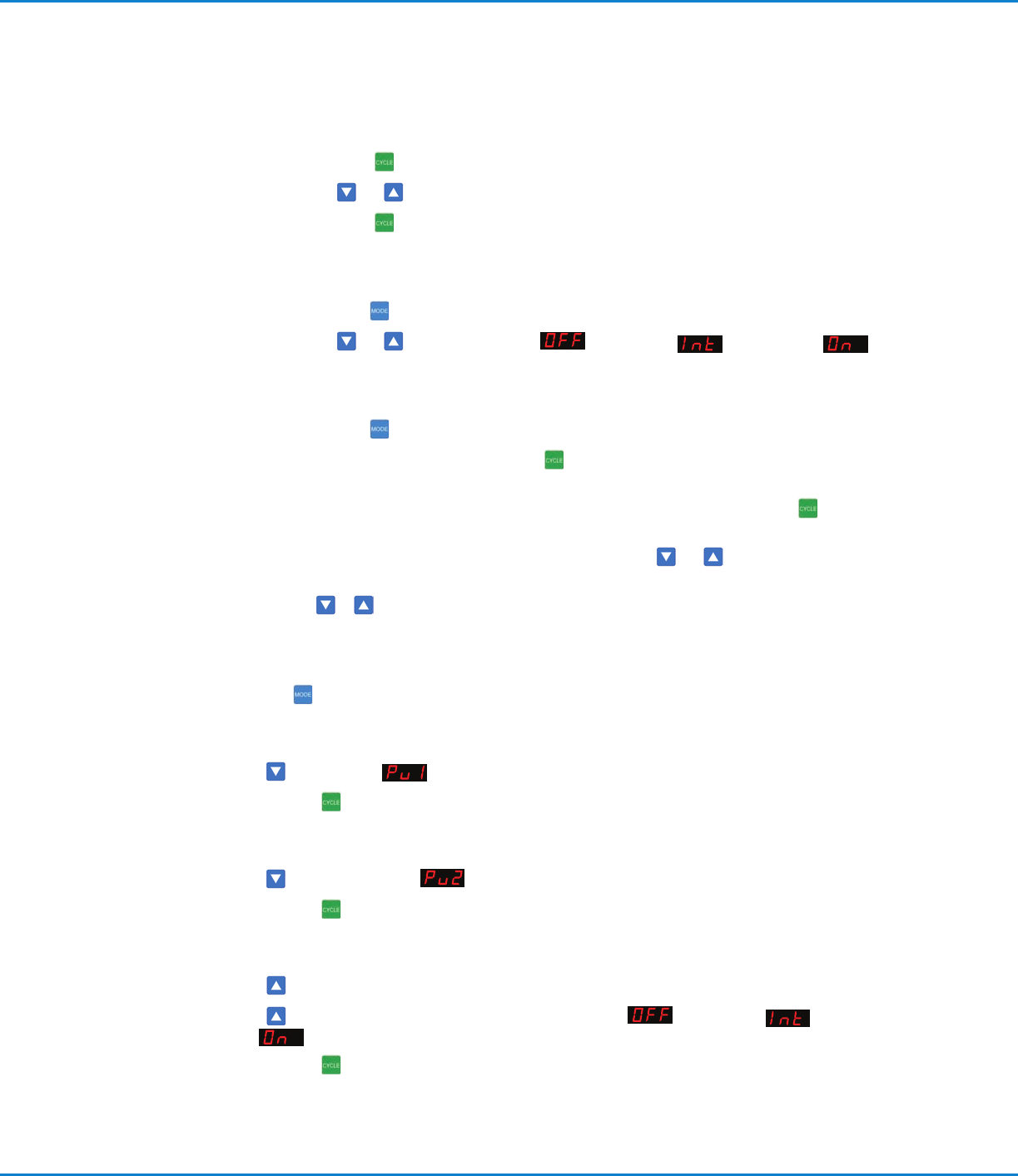

Como fazer
Como efetuar rapidamente as regulações do tempo (OTF) no modo
RUN
Passo 1 Pressione o botão CYCLE para habilitar OTF, o visor pisca.
Passo 2 Pressione os botões
ou para regular o tempo de abertura da válvula.
Passo 3 Pressione o botão CYCLE
para inabilitar OTF, o visor já não pisca.
Como definir o modo de controlo MOTOR
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2 Pressione os botões
ou para comutar entre , intermitente e on contínuo .
Como usar o modo TEACH
Passo 1 Pressione o botão MODE e passe a TEACH.
Passo 2 Pressione e mantenha pressionado o botão CYCLE
ou solte o pedal no modo TEACH. O visor LED
começa a “piscar” antes que inicie a função TEACH.
Passo 3 Aumente o tempo pressionando e mantendo pressionado continuamente o botão CYCLE
ou solte e
mantenha o pedal.
Passo 4 Para a regulação fina do tempo de pulsação programado, pressione
ou para aumentar/diminuir o
tempo.
Passo 5 Pressione ambos
e para mostrar 0,000 e reiniciar o processo TEACH.
Como purgar com ou sem ar do bico
Pressione o botão MODE e passe a PURGE.
Para PURGAR sem ar do bico:
Passo 1 Pressione para mostrar .
Passo 2 Pressione o botão
ou solte o pedal para purgar.
Para PURGAR com ar do bico:
Passo 1 Pressione para comutar para para acionamento da válvula/purga do ar do bico.
Passo 2 Pressione o botão
ou solte o pedal para purgar.
Para PURGAR com ou sem rotação do motor do ar radial:
Passo 1 Pressione para visualizar o estado corrente e habilitar a seleção do controlo do motor.
Passo 2 Pressione
para selecionar o estado desejado do motor, OFF , intermitente e on
contínuo
.
Passo 3 Pressione o botão
ou solte o pedal para purgar.
Controlador da válvula radial ValveMate 7160RA
27www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Como regular o atraso do ar do bico /motor radial
A regulação de fábrica é de 0,250 segundos. O intervalo total de atraso do ar do bico é de 0,000 a 9,99 segundos.
Para modificar o atraso do ar no bico:
Passo 1 Pressione o botão MODE
e passe a SETUP.
Passo 2 Pressione o botão
e mantenha pressionado por 3 segundos. O valor do atraso do ar no bico começa
a piscar para o distinguir do tempo de acionamento.
Passo 3 Pressione
ou para diminuir/aumentar o atraso do ar no bico. Pressione ambos para 0,000.
Passo 4 Pressione o botão MODE
para sair.
Como habilitar/desabilitar a função comutação contínuo/temporizado
Passo 1 Pressione o botão MODE e passe a SETUP.
Passo 2 Pressione o botão
e mantenha pressionado por 3 segundos. O valor do atraso do ar no bico começa
a piscar para o distinguir do tempo de acionamento.
Passo 3 Pressione e solte o botão
para mostrar o tempo de acionamento ou
NOTA: O visor piscará a baixa velocidade.
Passo 4 Pressione
ou para comutar entre funcionamento temporizado ou contínuo.
Como habilitar/desabilitar o alarme de baixa pressão do ar
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2: Pressione e mantenha pressionado
até que ou seja visível.
Passo 3 Pressione o botão
ou para comutar entre. Alarme On ou Alarme OFF .
Passo 4 Pressione o botão MODE
para sair.
Como selecionar a leitura da pressão em PSI ou BAR
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2: Pressione e mantenha pressionado
até que ou seja visível.
Passo 3 Pressione o botão
uma vez.
Passo 4 Pressione o botão
ou para comutar entre para BAR e para PSI.
Formato PSI: 0. a 101
Formato BAR: 0,0 a 7,0
Passo 5 Pressione o botão MODE
para sair.
