Controlador da válvula radial ValveMate 7160RA
27www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

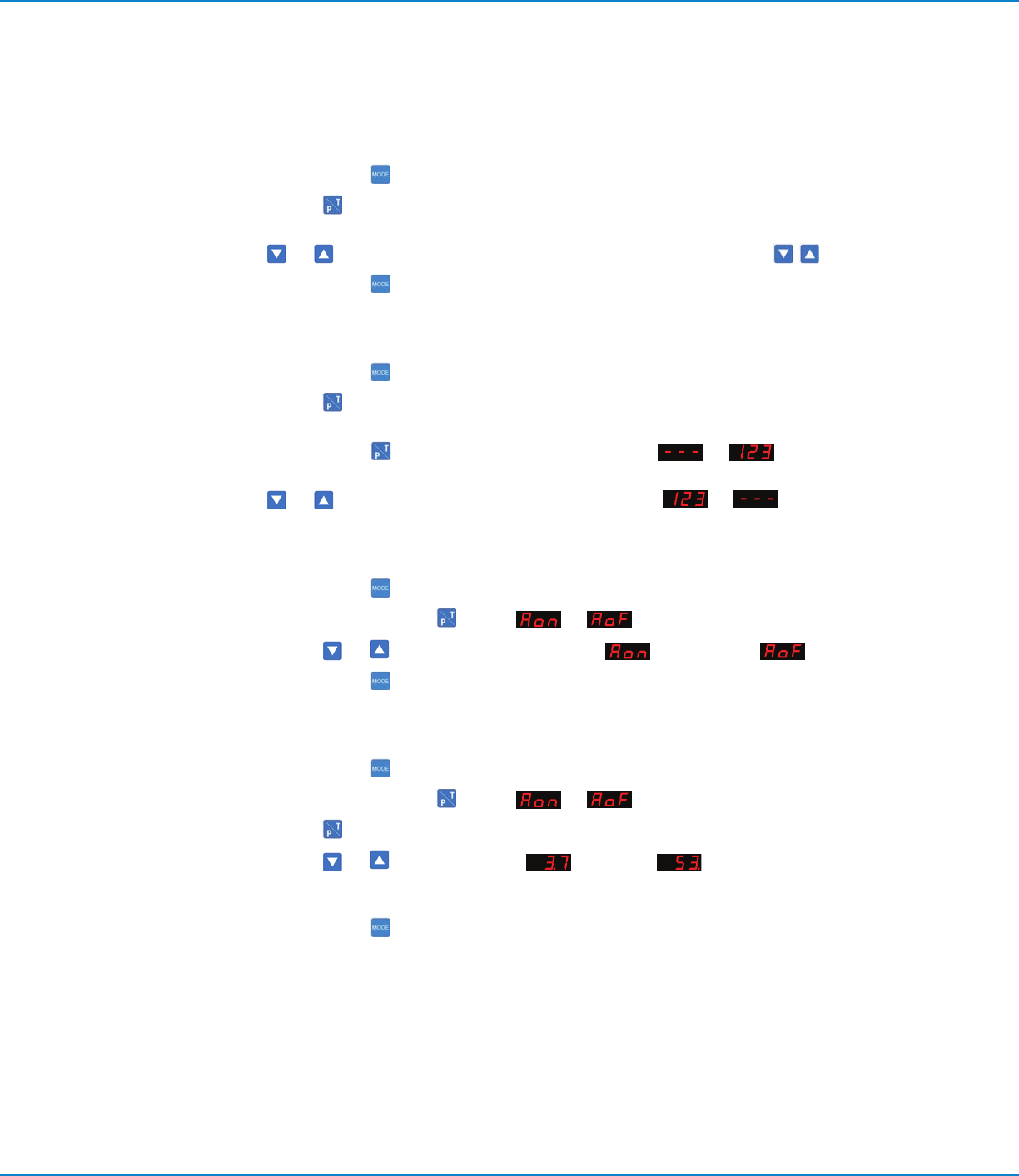

Como regular o atraso do ar do bico /motor radial
A regulação de fábrica é de 0,250 segundos. O intervalo total de atraso do ar do bico é de 0,000 a 9,99 segundos.
Para modificar o atraso do ar no bico:
Passo 1 Pressione o botão MODE
e passe a SETUP.
Passo 2 Pressione o botão
e mantenha pressionado por 3 segundos. O valor do atraso do ar no bico começa
a piscar para o distinguir do tempo de acionamento.
Passo 3 Pressione
ou para diminuir/aumentar o atraso do ar no bico. Pressione ambos para 0,000.
Passo 4 Pressione o botão MODE
para sair.
Como habilitar/desabilitar a função comutação contínuo/temporizado
Passo 1 Pressione o botão MODE e passe a SETUP.
Passo 2 Pressione o botão
e mantenha pressionado por 3 segundos. O valor do atraso do ar no bico começa
a piscar para o distinguir do tempo de acionamento.
Passo 3 Pressione e solte o botão
para mostrar o tempo de acionamento ou
NOTA: O visor piscará a baixa velocidade.
Passo 4 Pressione
ou para comutar entre funcionamento temporizado ou contínuo.
Como habilitar/desabilitar o alarme de baixa pressão do ar
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2: Pressione e mantenha pressionado
até que ou seja visível.
Passo 3 Pressione o botão
ou para comutar entre. Alarme On ou Alarme OFF .
Passo 4 Pressione o botão MODE
para sair.
Como selecionar a leitura da pressão em PSI ou BAR
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2: Pressione e mantenha pressionado
até que ou seja visível.
Passo 3 Pressione o botão
uma vez.
Passo 4 Pressione o botão
ou para comutar entre para BAR e para PSI.
Formato PSI: 0. a 101
Formato BAR: 0,0 a 7,0
Passo 5 Pressione o botão MODE
para sair.
Como fazer (continuação)
Controlador da válvula radial ValveMate 7160RA
28 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Como fazer (continuação)
Como habilitar/desabilitar CC INIT I/O como entrada de alarme
externo
Passo 1 Pressione o botão MODE e passe a MOTOR.
Passo 2: Pressione e mantenha pressionado
até que ou seja visível.
Passo 3: Pressione
duas vezes.
Passo 4: Pressione o botão
ou para comutar entre ou
ALI
.
A função CC INIT é:
CCI:
Entrada inicialização Fecho Contacto
ALI:
ALI
Entrada de alarme externo
Passo 5 Pressione o botão MODE
para sair.
Peça Número
Nº da peça Descrição
7029739 Controlador da válvula radial ValveMate 7160RA
Peças de Substituição
Artigo Nº da peça Descrição
1 7026520 Kit, válvulas solenoide, 24 VCC, 1,8 W, com con.
2 7014866 Kit, manómetro, 0–7,0 bar (0–100 psi)
Não ilustrado 7026543 Kit, conjunto cabos CC, 2 m, con. com fecho
1
0–7.0 bar
(0–100 psi)
0–7.0 bar
(0–100 psi)
2
Controlador da válvula radial ValveMate 7160RA
29www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Problemas de funcionamento
Problema Possível causa e solução
O LED comuta entre
e o
valor da pressão, e não aceita o
sinal de inicialização.
A pressão do ar no ValveMate 7160RA desceu abaixo
de 60 psi. Aumente a pressão de entrada para 4,8 bar
(70 psi) Pressione o botão MODE
para efetuar o
reset.
Se o problema persistir, assegure-se que dispositivos
tais como os cilindros do ar não estão a provocar
uma queda de pressão na linha do ar de entrada no
ValveMate 7160RA.
A unidade não responde ao
sinal de inicialização.
Verifique para se assegurar que a unidade não esteja
num modo diferente de RUN. O atraso de resposta do
circuito pneumático não permite que a válvula abra
quando o tempo está regulado em 0,010 segundos, ou
menos. Aumente o tempo. O sinal deve interromper-se
com clareza antes de iniciar o sinal seguinte.
O temporizador está inativo. Verifique, para se assegurar que a unidade não esteja
na função de comutação contínuo/temporizado.
O LED está a piscar
–
O alarme externo é habilitado e o circuito abre. Verifique
a causa da avaria ou desative. Veja a página page 28:
“Como habilitar/desabilitar CC INIT I/O como entrada
de alarme externo”
