Controlador da válvula radial ValveMate 7160RA
22 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
To pressurize
To exhaust
0.5 mm
(.020”)
2.5 mm
(.100”)
NOTA: Regule a ponta para
aproximadamente 0,5 mm
(0,020 in.) da superfície
do disco de rotação. O
alinhamento da ponta
deve ser 2,5 mm (0,100 in.)
afastada do eixo de rotação
radial.
Válvula de
controlo
a
6
4
2
1
7
5
8
e
c
bd
Controlo de
velocidade do
motor
Para a
válvula de
controlo

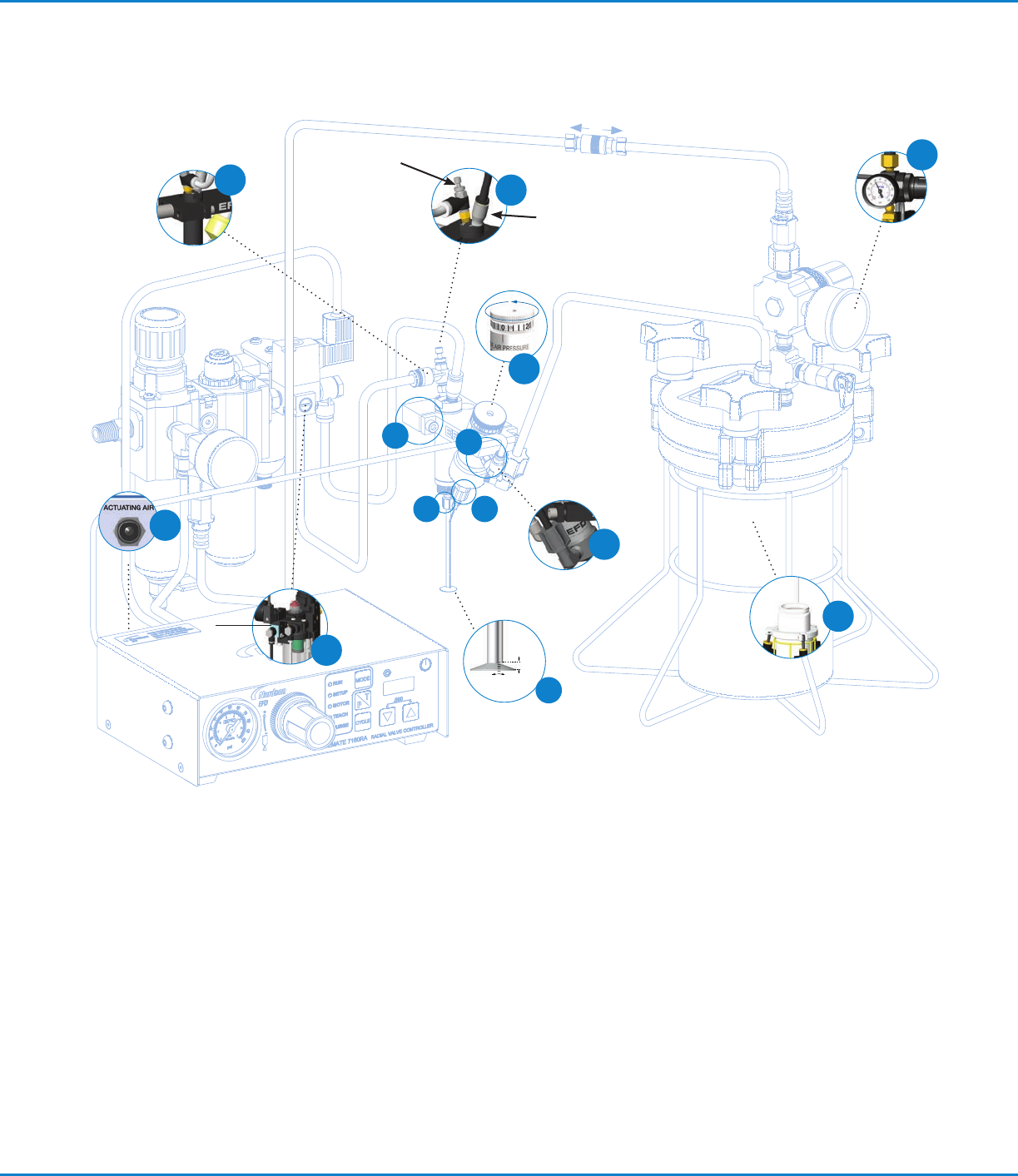

Configuração da válvula rotativa radial (continuação)
3
Controlador da válvula radial ValveMate 7160RA
23www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

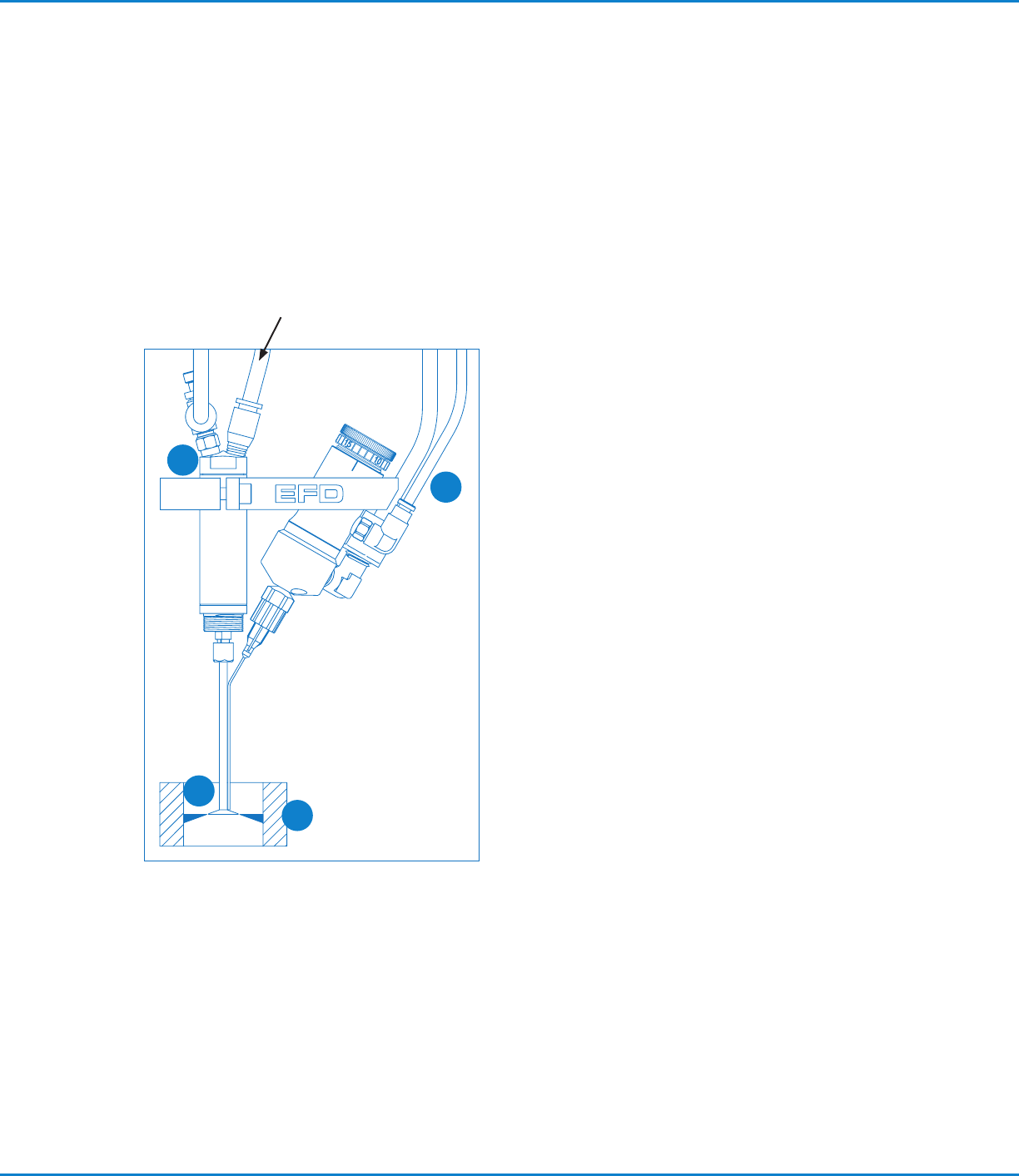

Verificação da configuração final—Válvula rotativa
radial
Na inicialização do controlador do sistema radial 7160RA, a pressão do ar é libertada para o conjunto do motor
do ar (1) para iniciar a rotação do disco radial (2). Imediatamente a seguir, é fornecida uma pulsação temporizada
de ar de acionamento para a válvula de distribuição (3) para aplicar fluido no disco de rotação. O disco de rotação
provoca uma saída radial para varrer em redor e aplicar uma camada uniforme de fluido na circunferência interna do
cilindro (4).
Quando o ar de acionamento temporizado do controlador 7160RA se desliga, a válvula de distribuição fecha,
interrompendo o fluxo do fluido. Um atraso regulável, após o ciclo de distribuição, assegura que o fluido seja todo
disperso depois de se ter fechado a válvula, assegurando a uniformidade de ciclo para ciclo.
Do conjunto filtro-
regulador-lubrificador
7160RA
1
4
3
2
Controlador da válvula radial ValveMate 7160RA
24 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

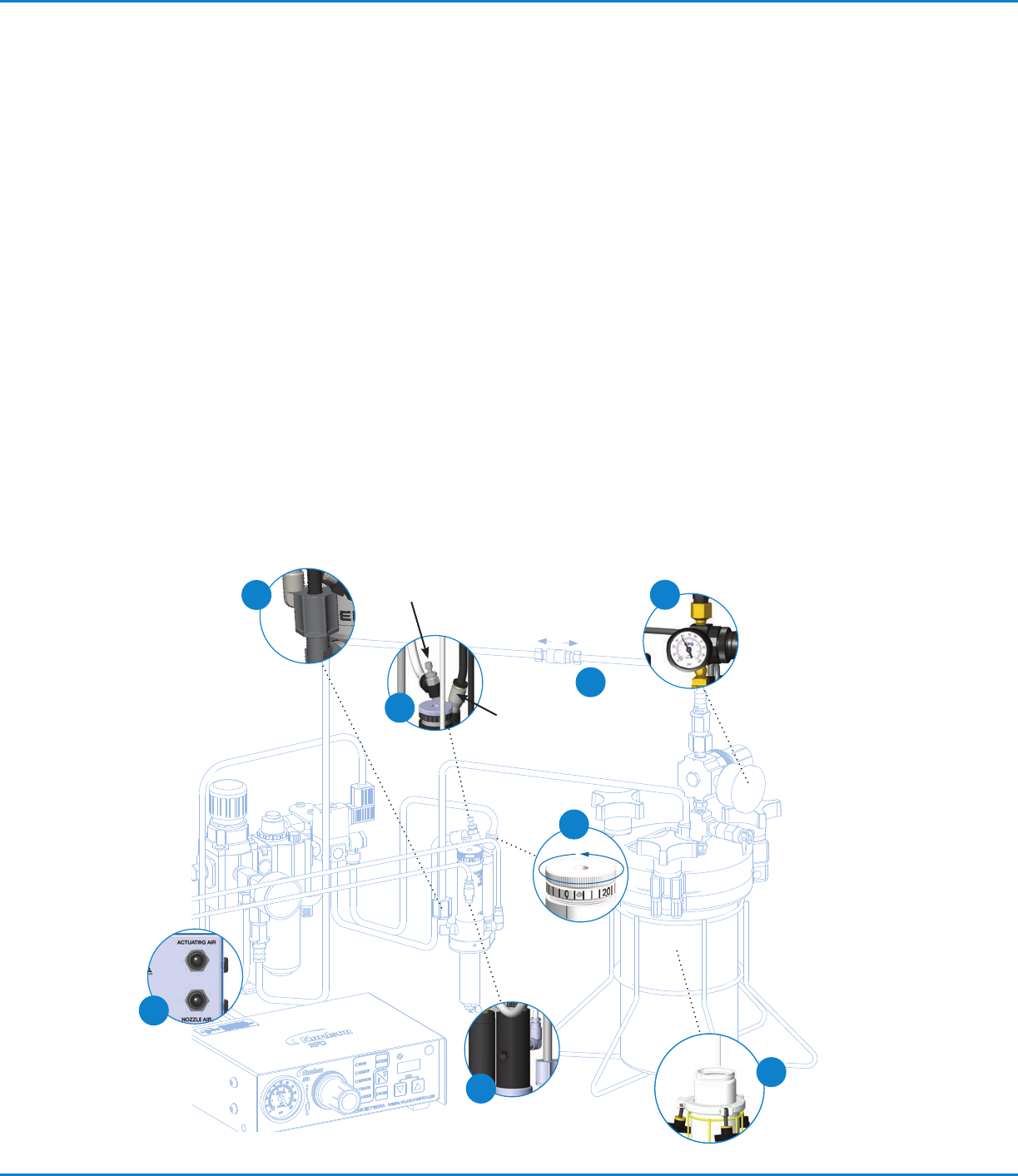

Configuração da válvula de vaporização radial
To pressurize
To exhaust
2
7
1
5
8
4
Controlo da
velocidade
do motor
Para a
válvula de
controlo
6
Instalação
Antes de instalar este sistema, leia as instruções de instalação da válvula de vaporização 782RA e do depósito
associado para se familiarizar com o funcionamento de todos os componentes do sistema de rotação radial.
1. Monte a válvula usando o furo tapado 1/4-28 UNF no corpo do cilindro do ar.
2. Ligue o tubo de alimentação do fluido à saída do depósito e à porta de entrada da válvula usando os
acessórios adequados (fornecidos).
3. Ligue os tubos do ar de 4 mm de diâmetro da válvula ao controlador: o branco na porta do AR DE
ACIONAMENTO e o preto na porta do AR DO BICO.
4. Ligue os tubos do ar de 6 mm de diâmetro do motor do ar para o conjunto filtro-regulador-lubrificador. O
branco vai do acessório de controlo da velocidade do motor para o copo de recuperação do óleo. O preto vai
do acessório “F” (marcação no motor do ar) para a válvula de controlo.
5. Encha o depósito de fluido. Depois do enchimento, fixe a tampa e ligue o regulador da pressão do ar do
depósito ao T do ar, usando um tubo flexível (fornecido). Ligue a tomada rápida macho preta da linha do ar ao
regulador do depósito e depois ligue a tomada rápida branca ao T do ar.
6. Para pressurizar o sistema, desloque a válvula de corte na linha do ar na direção do depósito do fluido.
7. Regule a pressão no depósito de acordo com a viscosidade do fluido: menor para fluidos finos de 0,07 a 0,2
bar (1 a 3 psi)] e maior para fluidos mais grossos.
8. Regule o controlo do curso da agulha, uma volta aberta. Este é um ponto de partida. A regulação final
dependerá do fluxo desejado.
