4.1 吸嘴的清扫
超声波清洗方法
•
请将吸嘴安装到如下图所示的吸嘴清洗治具，将整个治具浸入注满水
的超声波清洗器内，清洗 15 分钟左右。
Note
请用户自行准备清洗治具。
•
超声波清洗后，请将吸嘴吹气。
吸嘴上沾附有水分时，请用棉纱擦掉。
Notice
将吸嘴安装到治具时，请注意吸嘴的方向。

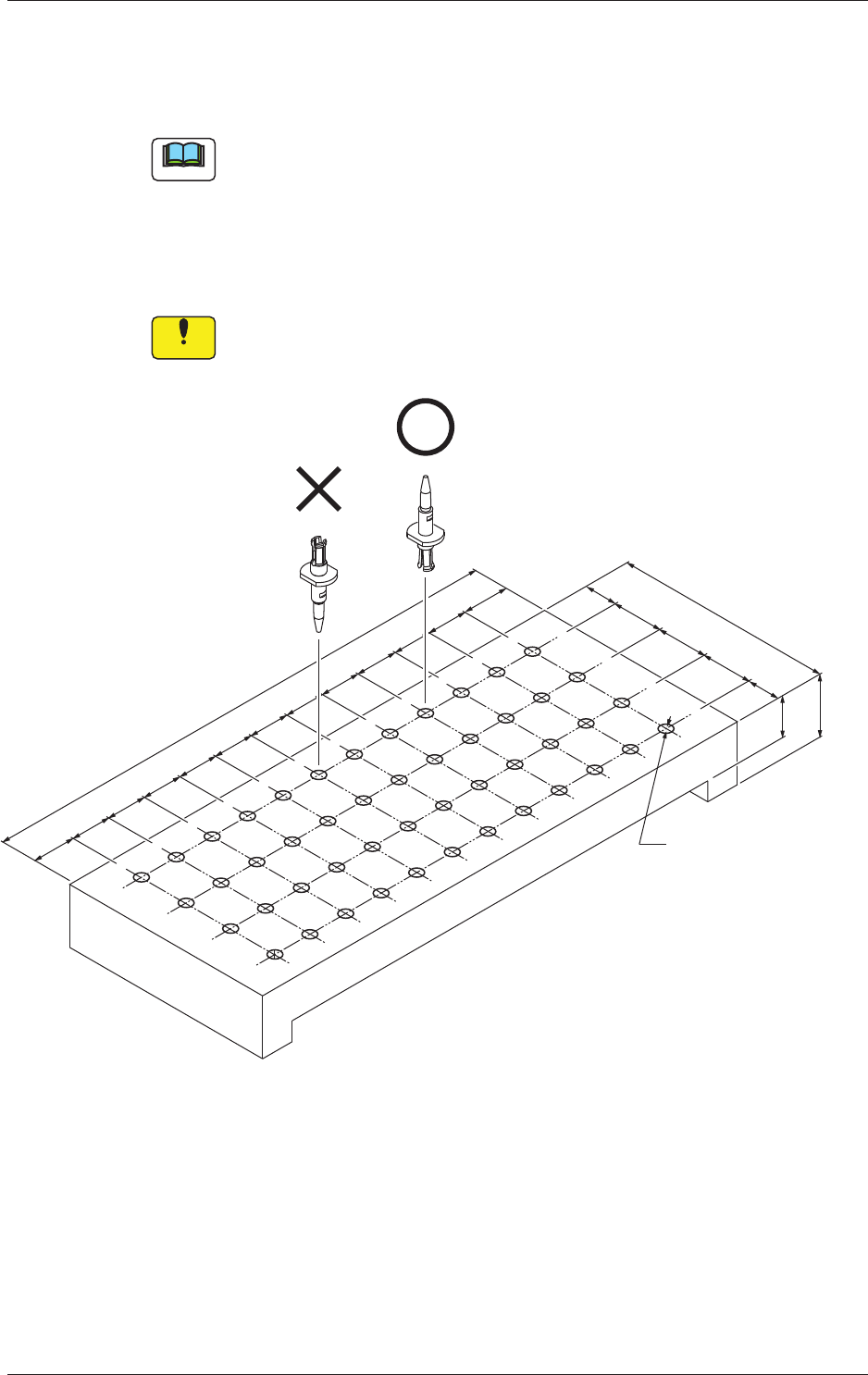

Fig.4A44-1 吸嘴清洗治具 ( 示例 )
单位 : mm
Ø3.5(
贯通
)
(159)
12
12
12
12
12
12
12
12
12
12
12
13.5
15
10
15
15
(65)
10
15
13.5
10
材质 :Duracon(POM)
(1-47
～
1-48
缺页
)
1-490603-001
4.3 氟片和聚氨酯夹板的更换
4.3 氟片和聚氨酯夹板的更换
更换时期
请以一年为标准进行更换。
更换步骤
Procedure
(1) 将切割器进行原点复位。
Reference
关于切割器的原点复位请参照“第二巻 第四章 4.4 切割器调
整”界面。
(2) 下降送料器安装台，拆卸送料器批量更换推车。
(3) 切换装置电源。
(4) 打开开闭门。
(5) 卸下透明盖 ( 原点侧、马达侧 ) 和料带引导槽。
Notice
(a) 拆卸料带引导槽，安装时请慎重进行作业，以免 Y 轴直线标
尺受损。
(b) 切割器若不在原点位置，料带夹板就会夹住氟片，导致无法
拆卸料带引导槽。
料带引导槽
透明盖
(原点侧)
透明盖
(马达侧)

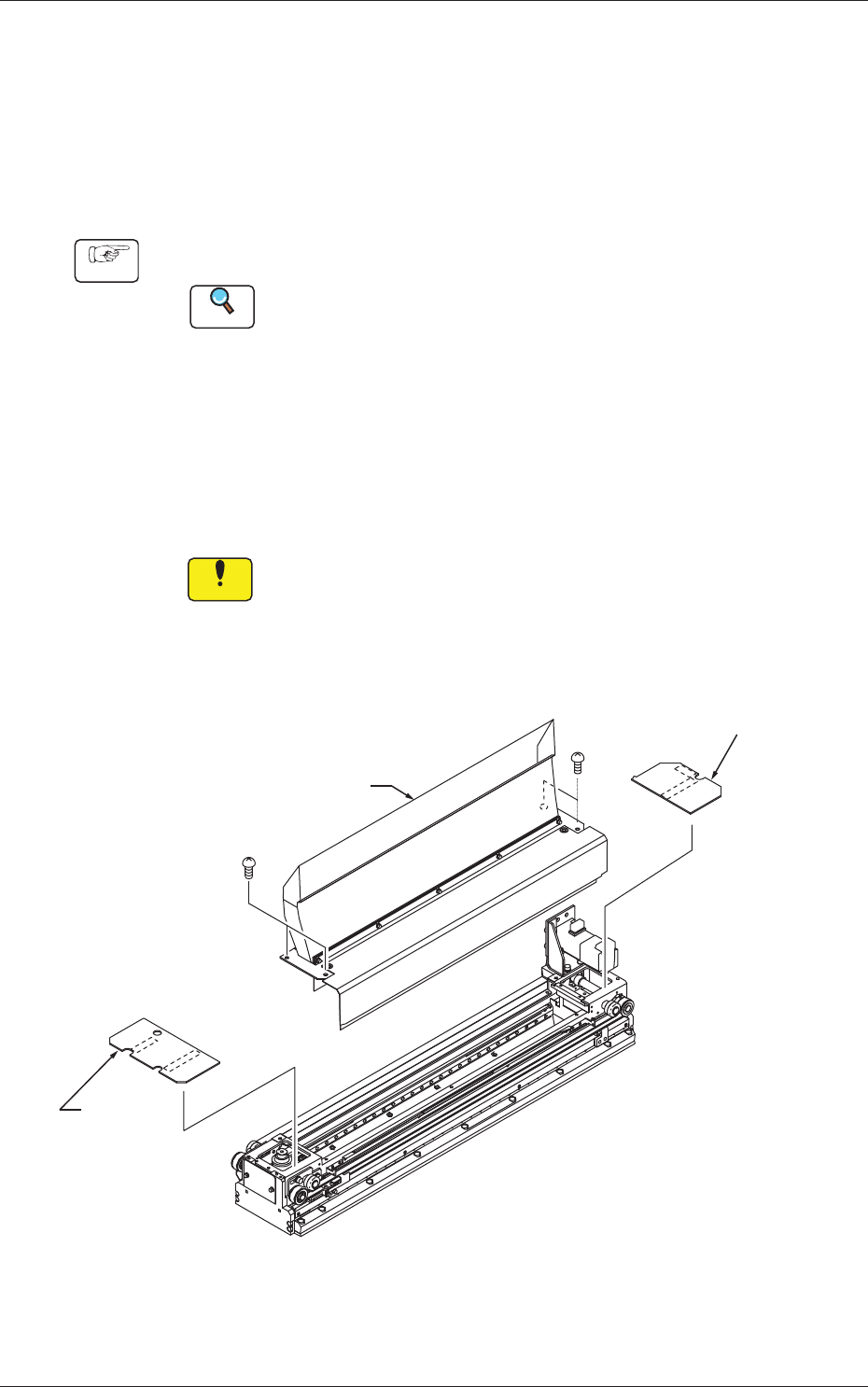

Fig.4A48
1-500603-001
(6) 安装切割器单元固定治具。
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
(7) 拆卸贴在料带夹板上的聚氨酯夹板。
(8) 剥开新聚氨酯夹板的双面胶带，在料带夹板上安装新聚氨酯夹板。
新聚氨酯夹板
旧聚氨酯夹板
双面胶带侧
从侧面看到的安装方向
切割单元
固定治具

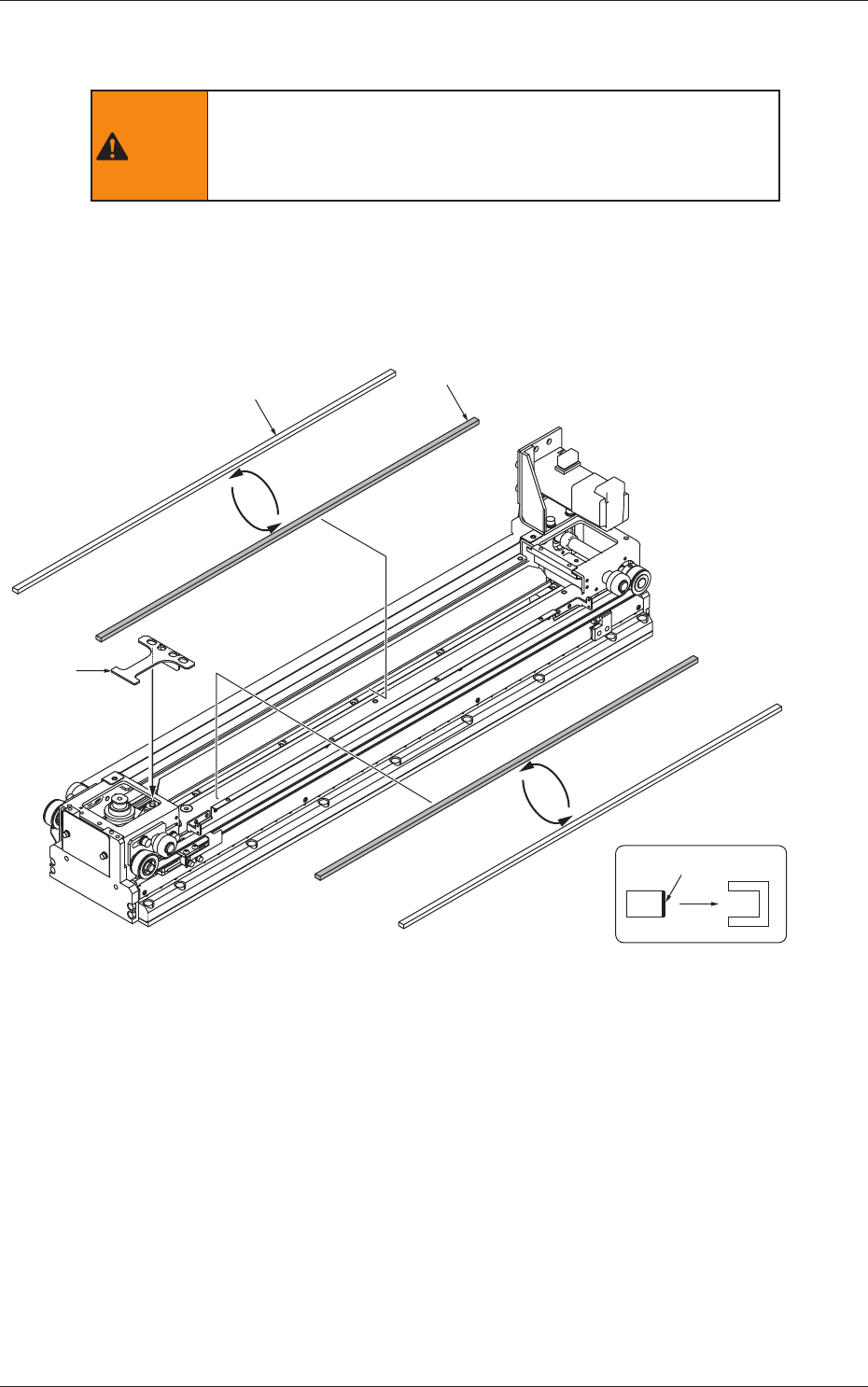

Fig.4A49
4.3 氟片和聚氨酯夹板的更换
