1-33 吸嘴 每三个月 点检 请点检吸嘴的状态,吸嘴顶端磨损时,请进行更换。 吸嘴 毎周 清扫 请用镜头布清扫吸嘴锥形部。 通过界面操作请将吸嘴收存到吸嘴储料器内,取 出各吸嘴储料器后,进行吹气,去除垃圾等。 (a) 请不要用手从安装头取出吸嘴。 否则吸嘴和吸嘴数据不相符。 (b) 吸嘴上的污垢明显或真空吸引力 变弱,吸取或贴装发生不良情况 时,请用水中的超声波清洗。 严禁使用水洗之外的方法。 (a) 关于清扫的详细内容,请参…

1-32
3.3 点检、清扫、注油部位

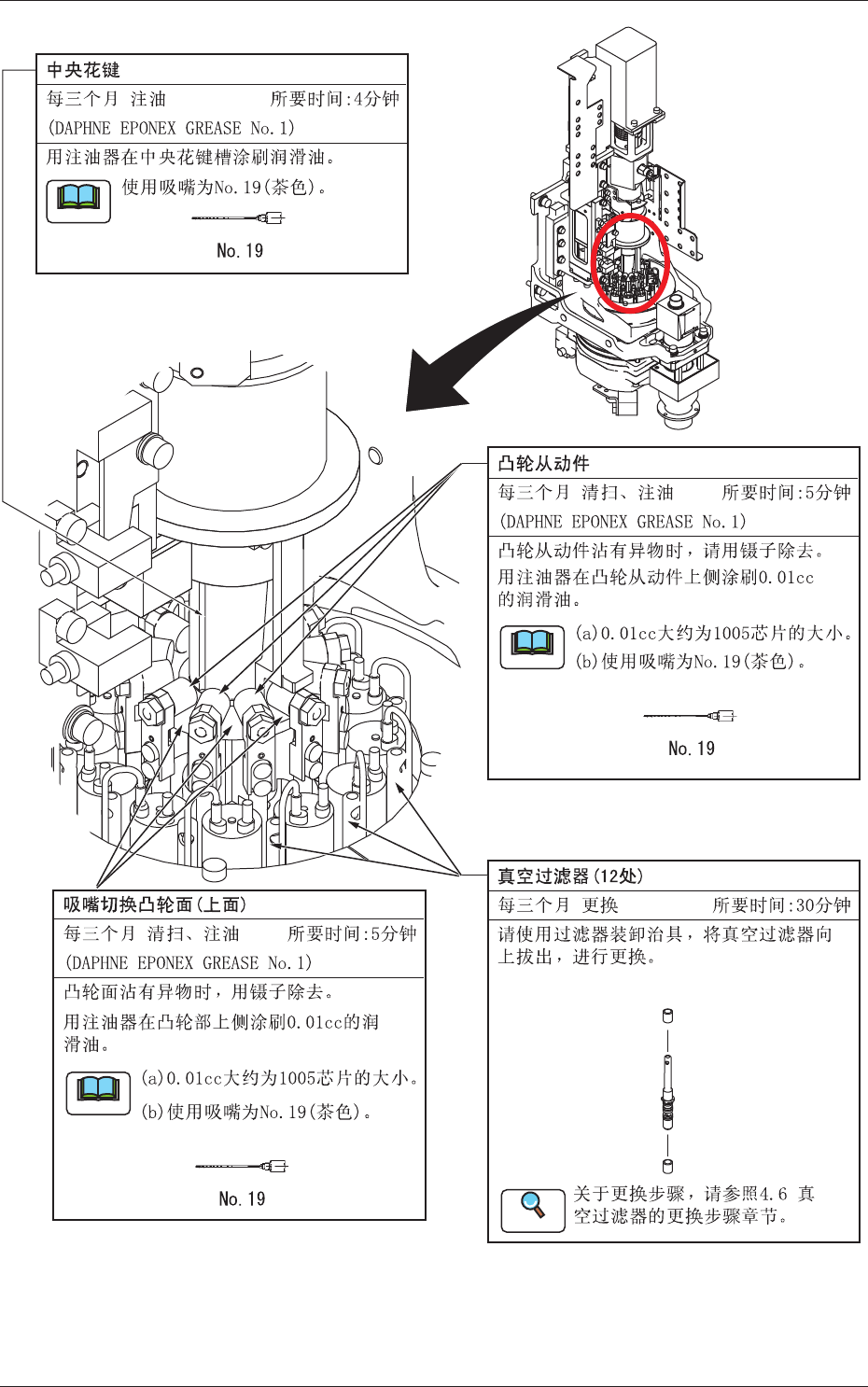

Fig.4A22
0606-001
Note
Note
Note
Reference

1-33
吸嘴
每三个月 点检
请点检吸嘴的状态,吸嘴顶端磨损时,请进行更换。
吸嘴
毎周 清扫
请用镜头布清扫吸嘴锥形部。
通过界面操作请将吸嘴收存到吸嘴储料器内,取
出各吸嘴储料器后,进行吹气,去除垃圾等。
(a) 请不要用手从安装头取出吸嘴。
否则吸嘴和吸嘴数据不相符。
(b) 吸嘴上的污垢明显或真空吸引力
变弱,吸取或贴装发生不良情况
时,请用水中的超声波清洗。
严禁使用水洗之外的方法。
(a) 关于清扫的详细内容,请参照4.1
吸嘴的清扫章节。
(b) 关于吸嘴收存步骤,请参照第二卷
第三章 6.“吸嘴交换”界面。
Fig.4A23
3.3 点检、清扫、注油部位
0603-001
Reference
Notice

1-34
3.3.8 XY 横梁部
X轴直线导轨(2处)
毎天 点检 所要时间:1分钟
请目视点检是否有异物、元件掉落。
X轴直线导轨(4处)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油,用手动注油
枪从注油嘴注入新的润滑油。
请注意不要残留纱头。
初次注油是在一个月后,以后每三个月注
油一次。
Fig.4A24
3.3 点检、清扫、注油部位
0603-001
Notice
