4-160603-001
识别异常 ID 号 识别异常内容、要因以及复位方法
0 5 2 ** 101 元件的两个以上的角被吸嘴所遮挡
0 5 2 ** 102 没有检测出角部
0 5 2 ** 201 由于被吸嘴遮挡一些边缘检测不到
0 5 2 ** 202 没有检测出边缘
0 5 2 ** 203 由于被吸嘴遮挡一些边缘检测不到
0 5 2 ** 204 边缘不能被检出
0 5 2 ** 301 边缘和角不能被检出 , 计算不了角度
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
0 5 2 ** 401 不能设定管脚检出窗
0 5 2 ** 402 管脚长度方向位置不能被检出
0 5 2 ** 403 检测出的管脚数量比设定的要少
0 5 2 ** 404 检测出的管脚数量比设定的要多
( 要因 ) 使用元件的引脚检查结果与元件库数据不对。
( 复位方法 ) 请确认使用元件的引脚和元件库数据。
元件库数据不对时，请进行修改。
0 5 2 ** 501 与数据相符的球形电极没有被检测到
0 5 2 ** 502 由于足够数量的球形电极没有被检出故不能定位。
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
0 5 2 ** 601 形状 (L 形 ) 不能被检出。
0 5 2 ** 602 形状 (U 形 ) 不能被检出。
0 5 2 ** 603 形状 ( 边缘 ) 不能被检出。
0 5 2 ** 604 形状 ( 长方形 ) 不能被检出。
0 5 2 ** 605 形状 ( 椭圆形 ) 不能被检出。
0 5 2 ** 606 吸嘴处残存有不能被检出的形状。
0 5 2 ** 607 数据中存在不能被检测出的形状。
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
0 5 8 ** 001 吸取位置偏差过大
0 5 8 ** 002 X 方向的吸取位置偏差过大
0 5 8 ** 003 Y 方向的吸取位置偏差过大
0 5 8 ** 004 吸取角度曲率过大
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
3.4 元件识别异常
4-170603-001
识别异常 ID 号 识别异常内容、要因以及复位方法
0 5 8 ** 101 元件外形的 X 方向尺寸有误
0 5 8 ** 102 元件外形的 X 方向尺寸比允许值要小
0 5 8 ** 103 元件外形的 X 方向尺寸比允许值要大
0 5 8 ** 104 元件外形的 Y 方向尺寸有误
0 5 8 ** 105 元件外形的 Y 方向尺寸比允许值要小
0 5 8 ** 106 元件外形的 Y 方向尺寸比允许只要大
0 5 8 ** 107 元件外形的 X 或 Y 方向尺寸有误
0 5 8 ** 108 元件外形的 X 或 Y 方向尺寸比允许值要小
0 5 8 ** 109 元件外形的 X 或 Y 方向尺寸比允许只要大
( 要因 1) 使用元件的“外形尺寸 X,Y, 允许值”不对。
X
Y

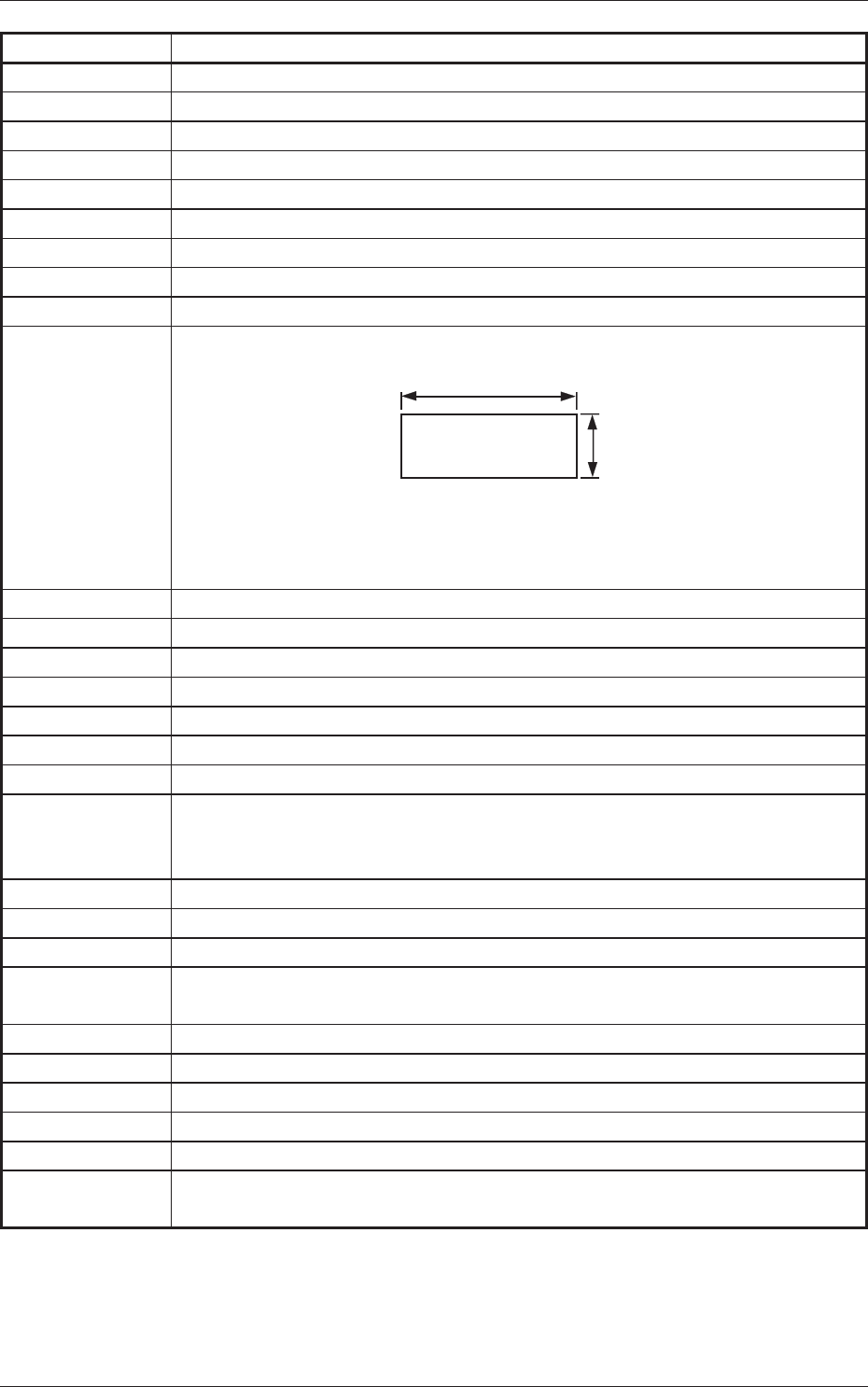

Fig.4D1
( 复位方法 1) 请确认使用元件和元件库数据“外形尺寸 X,Y, 允许值”。
元件库数据不对时，请进行修改。
0 5 8 ** 201 管脚数量较少
0 5 8 ** 202 管脚数量较多
0 5 8 ** 203 管脚宽度比允许值要小
0 5 8 ** 204 管脚宽度比允许值要大
0 5 8 ** 205 管脚宽度方向的间隙比允许值要大
0 5 8 ** 206 管脚长度方向的间隙比允许值要大
0 5 8 ** 207 检出的管脚长度方向位置大不相同
( 要因 ) 使用元件的引脚检查结果与元件库数据不对。
( 复位方法 ) 请确认使用元件的引脚和元件库数据。元件库数据不对时，请进行修
改。
0 5 8 ** 301 电极 ( 球形 ) 尺寸有误
0 5 8 ** 302 电极 ( 球形 ) 的位置偏差比允许值要大
0 5 8 ** 401 形状位置偏差比允许值要大。
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
0 5 9 ** 101 极性判定异常
0 5 9 ** 201 元件翻转了
0 5 9 ** 301 存在着不该存在的管脚电极
0 5 9 ** 302 存在着不该存在的球形电极
0 5 9 ** 303 存在着不该存在的形状
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
3.4 元件识别异常
4-180603-001
识别异常 ID 号 识别异常内容、要因以及复位方法
0 5 A ** 101 X 方向的吸取位值偏差过大
0 5 A ** 102 Y 方向的吸取位值偏差过大
0 5 A ** 103 吸取角度曲率过大
( 要因 ) 是元件识别异常。
( 复位方法 ) 请联系本公司服务部。
0 5 E ** 001 其它
0 5 E ** 002 其它
0 5 E ** 003 其它
0 5 E ** 004 其它
0 5 E ** 005 其它
0 5 E ** 006 其它
0 5 E ** 007 其它
0 5 E ** 008 其它
( 要因 ) 是装置自检测的信息。
( 复位方法 ) 请联系本公司服务部。
1 5 * ** *** 其它
( 要因 ) 是装置自检测的信息。
( 复位方法 ) 请联系本公司服务部。
