1-30 3.3.7 安装头部 扩散板 毎月 清扫 所要时间:2分钟 (1)通过界面操作将所有吸嘴收存在吸嘴 储料器内。 (2)请用镜头布干擦。 请不要使扩散板表面沾上皮 脂和油。 关于吸嘴收存步骤，请参照 “第二巻 第三章 6.吸嘴交换 界面”章节。 线传感器(投光器、受光器) 毎天 清扫 所要时间:5分钟 线传感器表面上沾上皮脂和油时，请在棉棒 上沾些无水乙醇擦拭污垢后，进行吹气，去 除垃圾等。 吸嘴上下直线导轨(2处) 毎月 清扫…
1-29
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
料带引导槽
氟片、聚氨酯夹板
(1)拧下4个螺丝钉，拆卸料带引导槽。
固定治具安装位置
更换氟片后，在没有通过料
带的状态下使用切割器切割
氟片。
更换步骤请参照“4.3 氟片
和聚氨酯夹板的更换”章节。
扁平环
固定治具安装位置 更换治具安装状态
每年 更换 所要时间:5分钟
(2)固定治具的弯折部分朝下，用切割
器单元固定治具的外侧孔进行安装。
(3)请更换氟片和聚氨酯夹板。
每三个月 更换 所要时间:10分钟
(1)拧下4个螺丝钉，拆卸料带引导槽。
(2)在关闭料带夹板的状态下，固定治具的弯折部分朝
上，用切割器单元固定治具的内侧孔进行安装。
(3)用市面上销售的切割器将用完的扁平环切断并拆卸。
(4)在扁平环交换治具安装新的扁平环。
(5)将扁平环交换治具搭在摇动侧滚轴(装置外侧)上，
按压扁平环，将其插入到摇动侧滚轴的插槽里。
Fig.4A19-3
3.3 点检、清扫、注油部位
拆卸料带引导槽，安装
时请慎重进行作业，以
免 Y 轴直线标尺受损。
Notice
0603-001
Note
Reference
1-30
3.3.7 安装头部
扩散板
毎月 清扫 所要时间:2分钟
(1)通过界面操作将所有吸嘴收存在吸嘴
储料器内。
(2)请用镜头布干擦。
请不要使扩散板表面沾上皮
脂和油。
关于吸嘴收存步骤，请参照
“第二巻 第三章 6.吸嘴交换
界面”章节。
线传感器(投光器、受光器)
毎天 清扫 所要时间:5分钟
线传感器表面上沾上皮脂和油时，请在棉棒
上沾些无水乙醇擦拭污垢后，进行吹气，去
除垃圾等。
吸嘴上下直线导轨(2处)
毎月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
(1)请用棉纱擦去原有的润滑油，用注油
器涂刷少量新润滑油。
(2)用手旋转耦合器，上下移动吸嘴上下
直线导轨，融合润滑油。
(3)擦去多余的润滑油。
请注意不要残留纱头。
耦合器
使用吸嘴为No.18(绿色)。
No.18
吸嘴上下滚珠丝杠
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器
在螺旋槽涂刷少量新润滑油。
使用吸嘴为No.19(茶色)。
No.19
Fig.4A20
3.3 点检、清扫、注油部位
0603-001
Reference
Notice
Note
Notice
Note
1-31
3.3 点检、清扫、注油部位
吸嘴切换凸轮面(下面)
每三个月 清扫、注油 所要时间:2分钟
(DAPHNE EPONEX GREASE No.1)
吸嘴切换凸轮面沾有异物时，用镊子除
去。
用注油器在凸轮面涂刷0.01cc的润滑油。

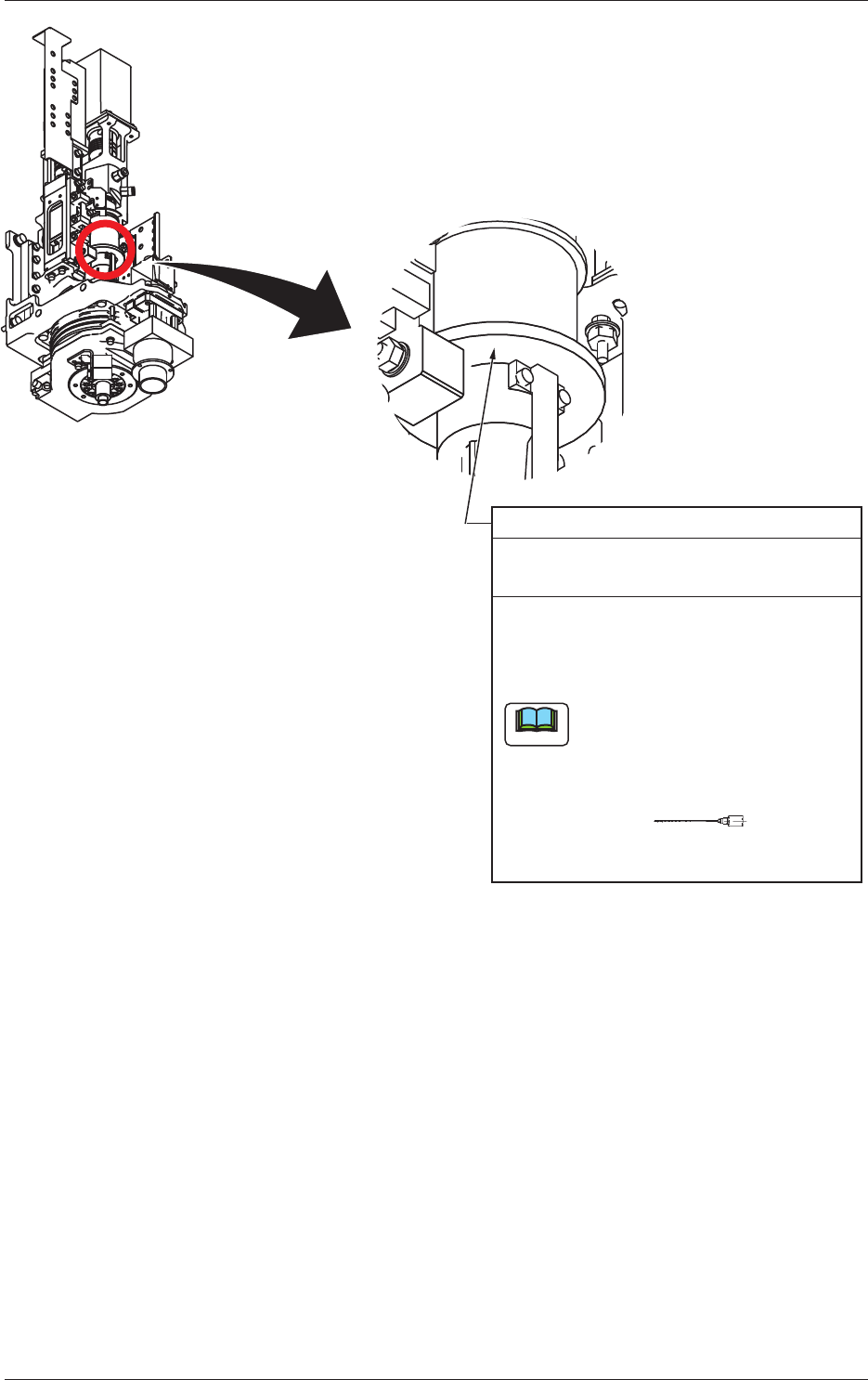

(a)0.01cc大约为1005芯片的
大小。
(b)使用吸嘴为No.19(茶色)。
No.19
Fig.4A21
0603-001
Note
