2. 有关吸取不良的故障处理
2.1 吸取不良的原因与对策
(1) 可能是元件原因的情况
如果问题出现在特定元件或元件组，先检查元件。
可能是元件原因的情况，有如下的事情发生。
[ 关于吸取异常元件的原因 ]
(1-1) 元件沾附在下部封口盖带。
(1-2) 料带孔形状不良。
(1-3) 元件的形状不良。
(1-4) 因料带孔大，元件横转。
(1-5) 料带孔底面的平坦度不良。
(1-6) 元件底面上沾有润滑油 / 离型剂。
(1-1) 到 (1-4) 是在纸带上的元件，(1-4) 到 (1-6) 是在压纹带上
的元件，具有容易发生的倾向。
并且，在 0603，1005 尺寸等微小元件上，因直接受到编带的影响，
所以需要特别注意。
料带状态是否良好的判断基准是「在剥去上部封口盖带的状态下，
料带反向时元件是否散落」。
关于料带的规格，在 JIS-C0806 上有规定，但关于上述的 (1-1)
到 (1-6) 没有详细的规格，因此在购买元件时，需要确认元件生
产厂家。

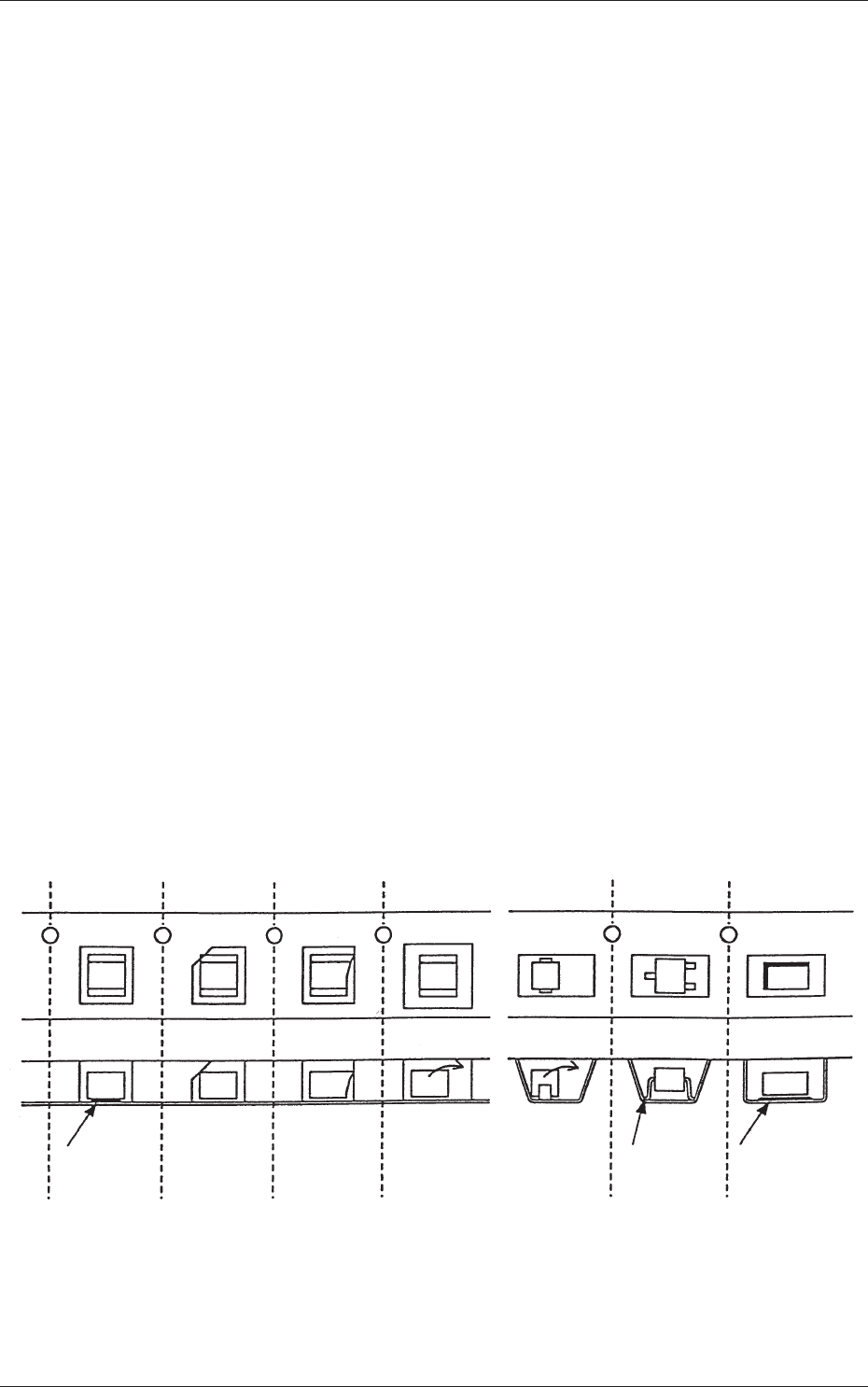

Fig 4E2 元件编带的故障事例
0603-001
2. 有关吸取不良的故障处理
沾在下部
封口盖带
角孔上有
毛刺被卡
元件上有毛
刺被卡
因料带孔大，
元件横转
引脚嵌入在
底面的 R 上
元件底部上沾
有润滑油等
(1-1)
(1-2) (1-3) (1-4) (1-4)
(1-5)
(1-6)
5-40603-001
(2) 可能是装置主机原因的情况
元件没有问题时，检查装置主机。
这时的要点为是否特定了吸嘴和送料器编号。
(2-1) 特定吸嘴时
就特定吸嘴请做如下确认。
•
吸嘴上是否有异常 ?
•
真空线路上是否有异常 ?
•
真空切换阀上是否有异常 ?
•
线传感器上是否有异常 ?
在工厂内灰尘多的情况或者使用纸带元件多的情况下，吸嘴或吸
嘴用过滤器容易脏，因此定期进行清扫非常重要。
Reference
关于故障处理，请参照“2.2 (1) 在特定吸取吸嘴上多次发生
吸取不良的情况”章节。
(2-2) 送料器编号特定时
就特定送料器编号 ( 带式送料器 ) 请做如下确认。
① 元件是否正确安装在带式送料器上 ?
② 上部封口盖带是否有剥离不良的现象 ?
③ 关于元件吸取的数据是否 OK?
Reference
关于故障处理，请参照“2.2 (2) 在特定送料器编号上多次发
生吸取不良的情况”章节。
2.1 吸取不良的原因与对策
5-50603-001
2.2 不同现象下的故障处理
(1) 在特定吸嘴上多次发生吸取不良的情况
OK
NG
OK
OK
OK
OK
NG
NG
NG
NG
OK
NG

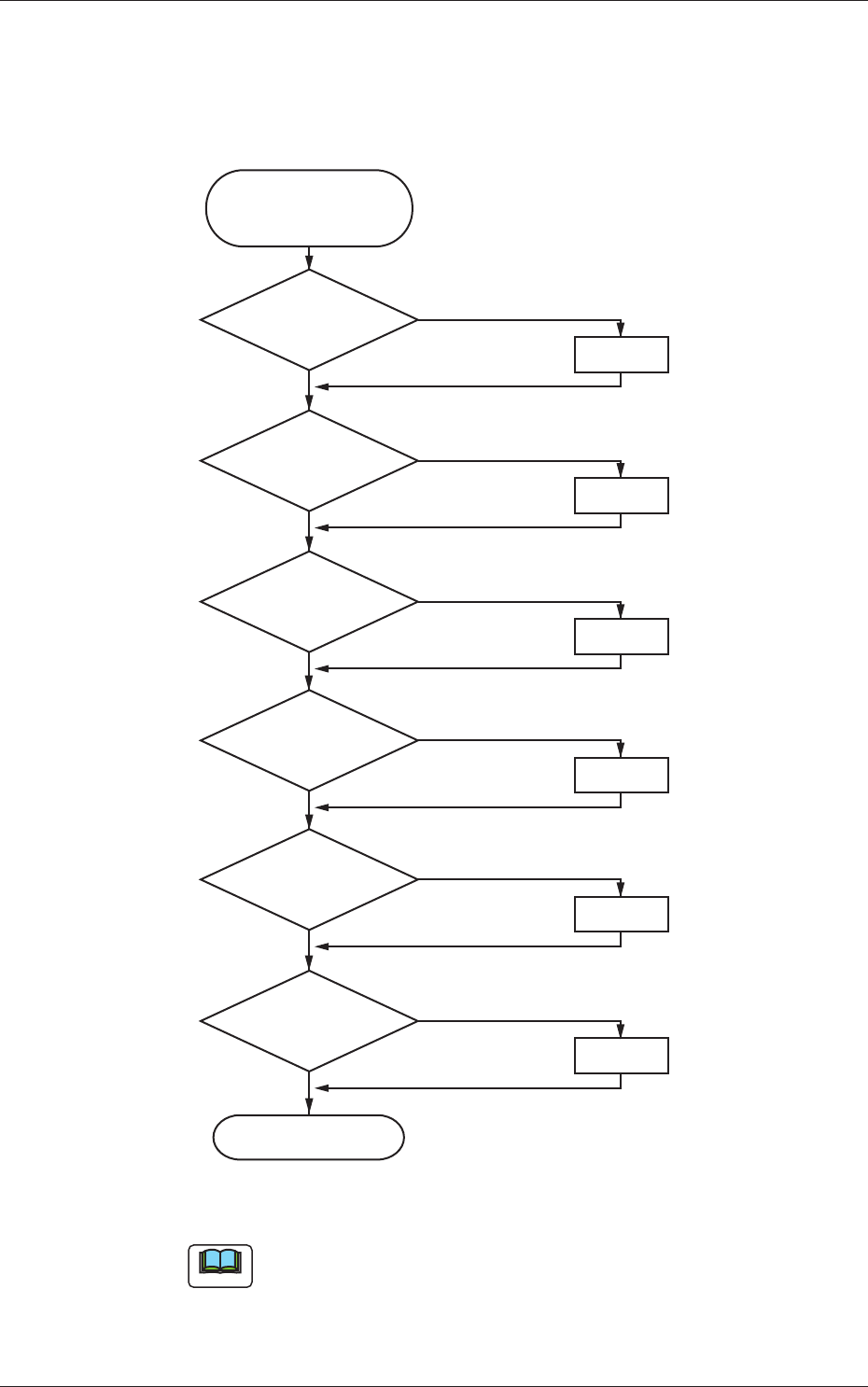

Fig.4E3
Note
(a) 关于清扫、更换，请参照第一章 维护保养章节。
(b) 请确认调整和维护菜单的装置诊断 → I/O 诊断 → 输出诊
断中的真空 ON/OFF 动作。
2.2 不同现象下的故障处理
在特定的吸嘴上
多次发生吸取异常
吸嘴的
污垢
吸嘴孔
堵塞
真空过滤器
污垢、堵塞
真空切换阀
的动作
线传感器的
污垢
线传感器
划伤
清扫
清扫
更换
更换
清扫
更换
运行确认
Note(b)
