1 - 39 直线导轨(8处) 每三个月 清扫、注油 所要时间:5分钟 请用棉纱擦去原有的润滑油，用注油器涂 刷新润滑油。 请注意不要残留纱头。 初次注油是在一个月后，以后每三个月注 油一次。 使用吸嘴为No.19(茶色)。 No.19 (DAPHNE EPONEX GREASE No.1) 传送带带轴(5处) 每三个月 清扫、注油 所要时间:5分钟 (MOLYNOC GREASE AP1) 请用棉纱擦去原有的润滑油，用刷子涂刷 新润滑…
1-38
滚珠丝杠副
(注油嘴12处)
每六个月 清扫、注油 所要时间:30分钟
(DAPHNE EPONEX GREASE No.1)
(1) 拆卸料带引导槽。
步骤请参照“3.3.6 切割器
部”。
(2) 请用油棉纱擦去原有的润滑油。
请注意不要残留纱头。
(3) 在手动注油枪安装助推杆U形和P形，从
注油嘴注油新的润滑油。
滚珠丝杠
每三个月 清扫、注油 所要时间:10分钟
(DAPHNE EPONEX GREASE No.1)
请用棉纱擦去原有的润滑油，用注油器涂刷
新润滑油。
请注意不要残留纱头。
初次注油是在一个月后，以后每三个月注
油一次。
使用吸嘴为No.19(茶色)。
A 观察图
下部注油嘴
A 观察图
No.19
P形
上部注油嘴
支撑台上面
每周 清扫 所要时间:2分钟
请去除异物、不要元件，用吸尘器吸取垃
圾、灰尘。
U形
下部
上部
下部
上部
下部
上部
3.3.9 线路板定位部
Fig.4A30
3.3 点检、清扫、注油部位
0612-002
Notice
Reference
Notice
Note
1-39

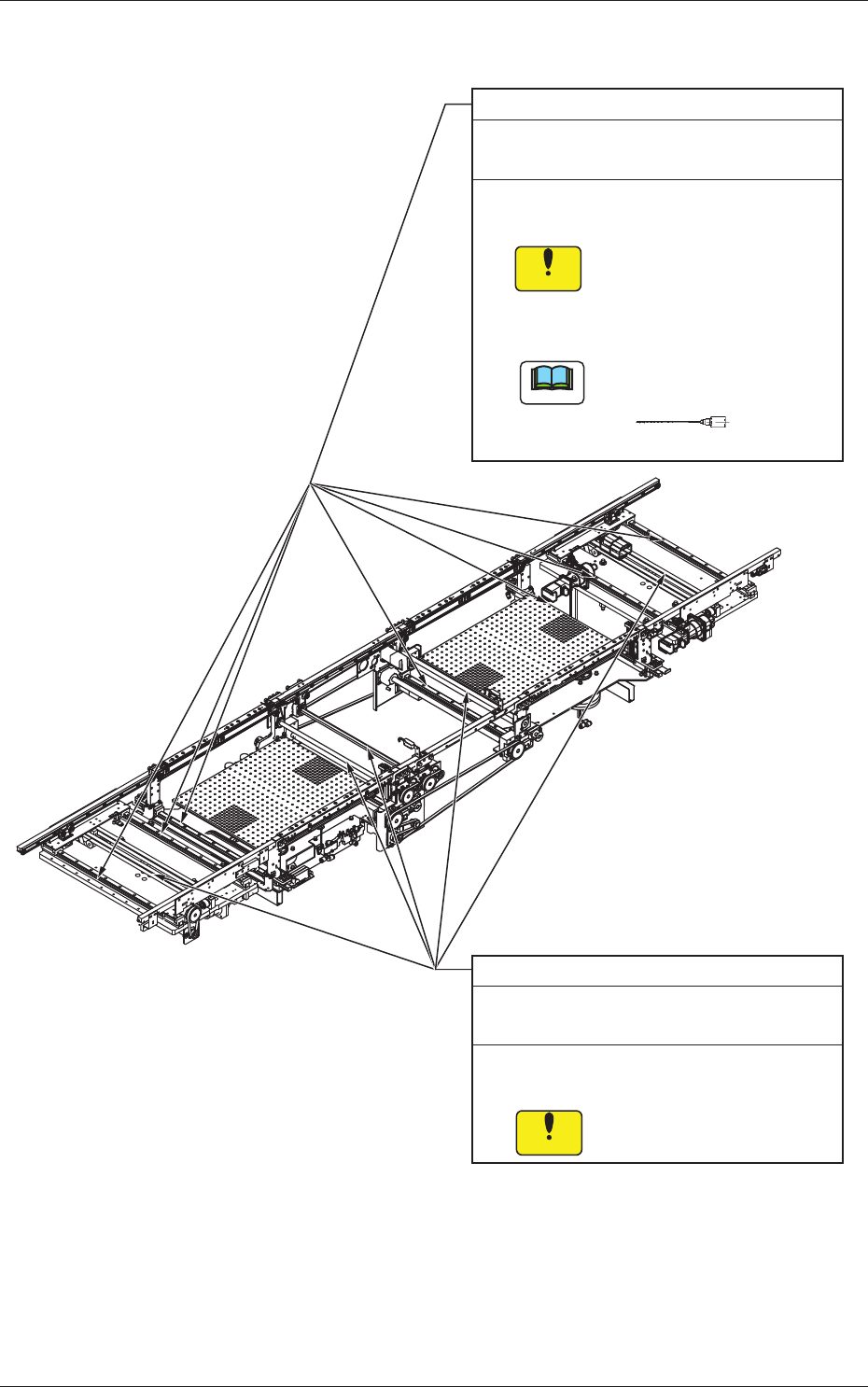

直线导轨(8处)
每三个月 清扫、注油 所要时间:5分钟
请用棉纱擦去原有的润滑油，用注油器涂
刷新润滑油。
请注意不要残留纱头。
初次注油是在一个月后，以后每三个月注
油一次。
使用吸嘴为No.19(茶色)。
No.19
(DAPHNE EPONEX GREASE No.1)
传送带带轴(5处)
每三个月 清扫、注油 所要时间:5分钟
(MOLYNOC GREASE AP1)
请用棉纱擦去原有的润滑油，用刷子涂刷
新润滑油。
请注意不要残留纱头。
3.3.10 传送带部
Fig.4A31
3.3 点检、清扫、注油部位
0612-002
Notice
Note
Notice
1-40

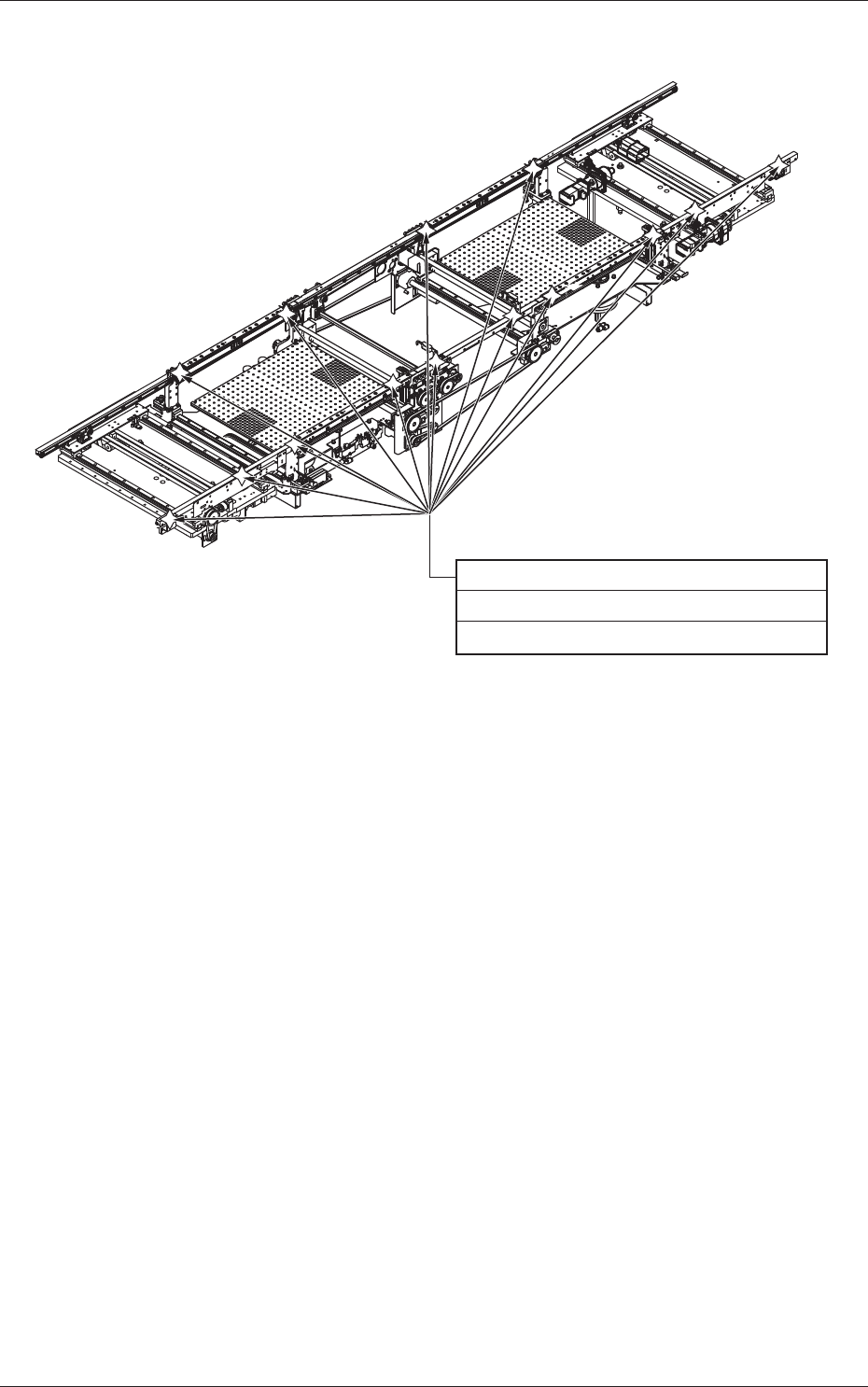

Fig.4A32
3.3 点检、清扫、注油部位
0612-002
线路板检出传感器(14处)
毎周 清扫 所要时间:2分钟
请用棉纱清扫线路板检出传感器。
