4 毎週のメンテナンス作業 SIPLACE D 1 / D2 2.6 メンテナンススケジュール 2008 年 8 月版 24 4
SIPLACE D1 / D2 4 毎週のメンテナンス作業
2008 年 8 月版 2.6 メンテナンススケジュール
23
4
毎週のメンテナンスには、以下の工具および消耗品が必要になります。 4
- 電気掃除機 ( 適当な吸入口のあるもの )
-ごみ箱
-ブラシ
-はさみ
- けばのないクロス
- エチルアルコール
– 洗浄済みセラミックノズルまたは新品のノズルセット
– 必要に応じて、エアーフィルタボックス用フィルタマット 230x360。
4
次のメンテナンス手順の間、実装マシンに PCB を入れてはいけません。 4
○ 停止ボタンを押します。
○ 保護カバーを開きます。
4
X-Y 軸を移動するには、リボルバヘッドのハンドルを握り、静かに、注意して押します。 4
4
○ 部品フィーダテーブルの方へ X-Y 軸を押します。これで作業エリアが確保されます。
4
PCB コンベアを掃除機で清掃 4
① PCB コンベアの上やまわりに落下した、すべての散らばった部品を、電気掃除機を使用して
取り除きます。
PCB コンベヤやソナーセンサユニットに散らばった部品は、異常の原因になる可能性がありま
す。
4
4
4
X/Y スケールを清掃 ( 必要に応じて) 4
4
スケールロッドを清掃するには、やわらかいクロスしか使用しないこと。あまり圧力を掛けな
いこと。 4
4
② エチルアルコールを浸したけばのないクロスを使用して、X 軸と Y 軸のインクリメンタルス
ケールを清掃します。
4
汚れたスケールは、X 軸と Y 軸でカウントミスを起こし、そのため不正確で精度の悪い実装に
なる可能性があります。
4
4
4
4 毎週のメンテナンス作業 SIPLACE D1 / D2
2.6 メンテナンススケジュール 2008 年 8 月版
24
4
SIPLACE D1 / D2 4 毎週のメンテナンス作業
2008 年 8 月版 2.6 メンテナンススケジュール
25

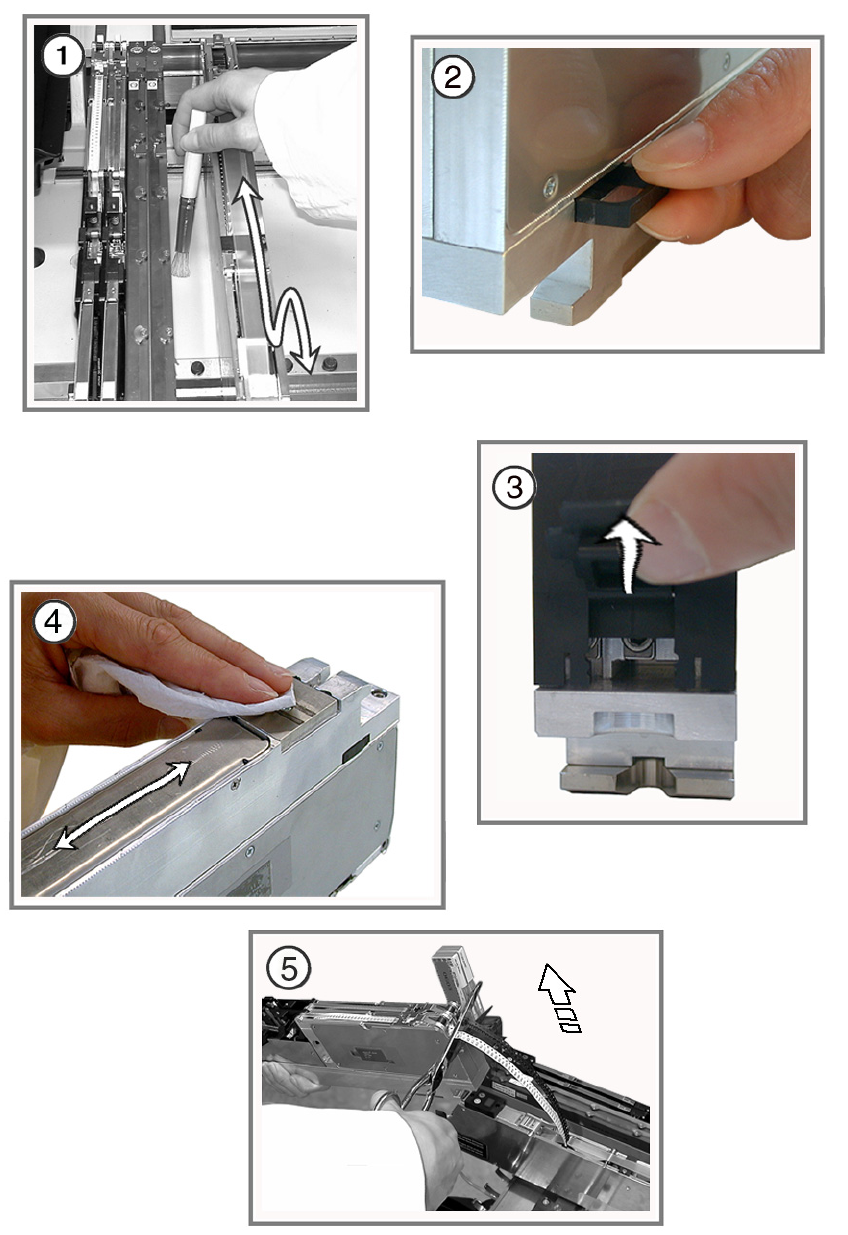

部品の引出し、または 8mmS フィーダのフラップを空にする 4
○ 8mmS フィーダの接続を外し、段取り替えテーブルから取り外します。
4
① ブラシまたは掃除機を使用して、部品段取り替えテーブルから、散らばった部品を除去しま
す。
4
② 2x8mm S フィーダ（存在する場合）の部品の引出しを空にします。
4
③ 3x8 mm S フィーダ ( 存在する場合）のフラップを開き、部品を除去します。
4
④ フィーダベースのよごれを拭き取ります。
4
⑤ 使用済みテープを切断し、フィーダの先端を揃えます。
4
○ フィーダを元の（正しい）ロケーションに戻します。
4
フィーダが段取り替えテーブル上にしっかりと配置され、正しい位置に挿入されていることを
確認します。 4
4
4
4
○ 保護カバーを閉じます。
○ すべての実装エリアでこの作業を繰り返します。
