SIPLACE D1 / D2 7 4 ヵ月毎のメンテナンス作業 2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス 59 バキュームジェネレータ 7 ① バキュームジェネレータのホースを取 り外します。 ② 2.5 mm 六角ソケットスパナを使用して、2 個のベンチュリノズルのあるブロックのネ ジを緩 めます。 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
7 4ヵ月毎のメンテナンス作業 SIPLACE D1 / D2
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2008 年 8 月版
58
7
SIPLACE D1 / D2 7 4ヵ月毎のメンテナンス作業
2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
59
バキュームジェネレータ 7

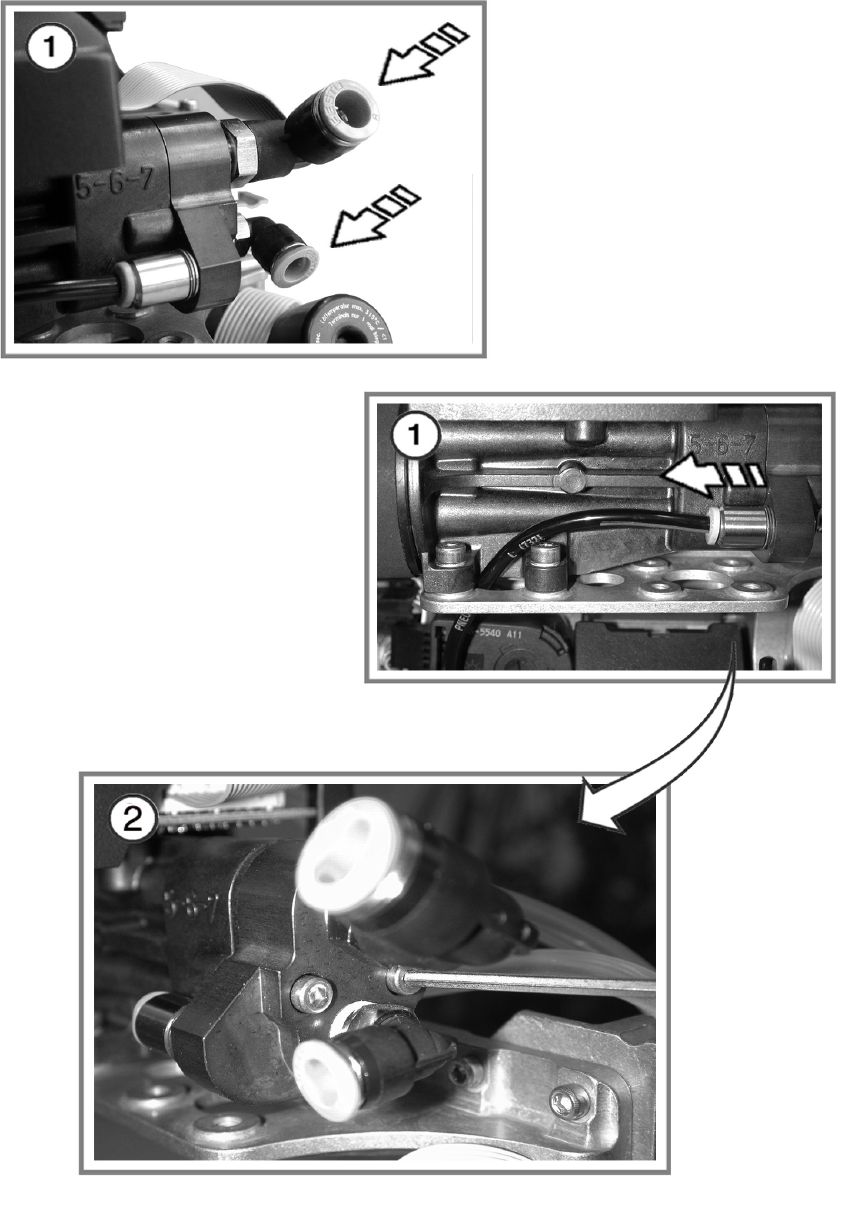

① バキュームジェネレータのホースを取り外します。
② 2.5 mm 六角ソケットスパナを使用して、2 個のベンチュリノズルのあるブロックのネジを緩
めます。
