7 4ヵ月毎のメンテナンス 作業 SIPLACE D1 / D2 7.1 C&P 6 / 12 実装ヘ ッドのメンテナンス 2008 年 8 月版 44 7 4ヵ月毎のメンテナンス作業 7.1 C&P 6 / 12 実装ヘッドのメンテナンス 12 セグメントリボルバヘッドの構造 7 7 図 7.1 - 1 12 セグメントリボルバヘッド、デジタル (1) バキュームジ ェネレータ (2) 回転ステーシ ョン、DP 軸 (…
SIPLACE D1 / D2 6 2カ月毎のメンテナンス作業
2008 年 8 月版 2.6 メンテナンススケジュール
43
部品テーブルを保守する 6
○ フィーダ回りを片付けます。
○ 掃除機を使用して、散らばった部品を部品テーブルから取り除きます。
① 砥石を使用して、磁気レール上の突起を取り除きます。
6
6
② WD40 をスプレーしたけばのないクロスを使用して、フィーダエリアを錆から保護します。
○ テープコンテナから散らばった部品があれば、掃除機で吸い取り、要らなくなったステッカ
や接着テープなどを除去します。
6
③ 余分な使用済みテープを切断し、フィーダの先端に揃え、部品引出または 8 mm S フィーダ
の部品フラップを空にします。
○ フィーダをフィーダエリアに戻します。
各フィーダが正しい位置にあり、正しく接続されていることを確認します。 6
6
6
6
○ 保護カバーを閉じます。
○ メインスイッチで実装マシンの電源を入れます。
7 4ヵ月毎のメンテナンス作業 SIPLACE D1 / D2
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2008 年 8 月版
44
7 4ヵ月毎のメンテナンス作業
7.1 C&P 6 / 12 実装ヘッドのメンテナンス
12 セグメントリボルバヘッドの構造 7
7

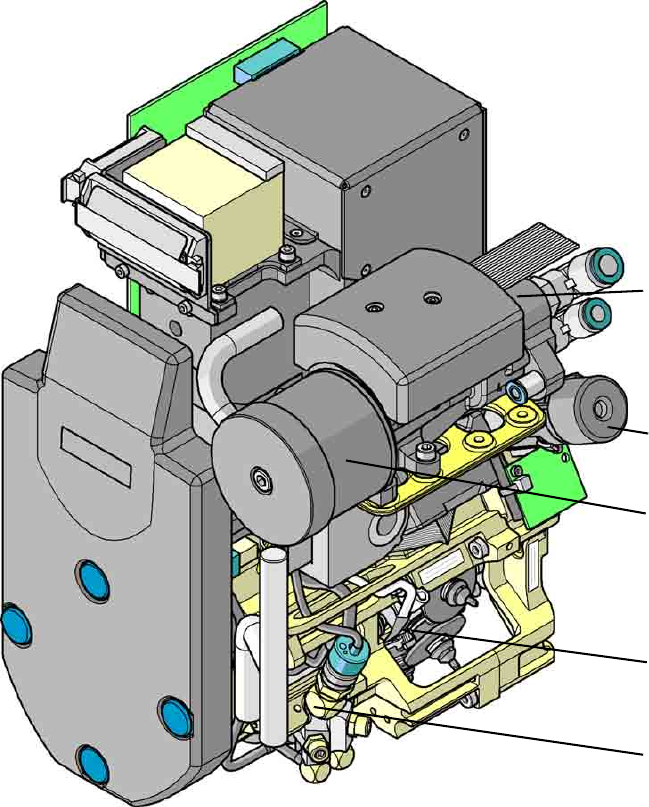

図 7.1 - 1 12 セグメントリボルバヘッド、デジタル
(1) バキュームジェネレータ
(2) 回転ステーション、DP 軸
(3) 12 個のスリーブ付きスター軸、DR 軸
(4) ブローオフエアーバルブ
(5) サイレンサ
②
①
⑤
④
③
SIPLACE D1 / D2 7 4ヵ月毎のメンテナンス作業
2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
45
7
6 / 12 リボルバヘッドの 4ヶ月毎のメンテナンス作業には次のものが必要になります。 7
- K ホース 2MS-PK-3/4 取り付け用プライヤ
- 短毛ブラシ
- 六角ソケットスパナセット
- けばのないクロス
- けばのない綿棒
- エチルアルコール
- ISOFLEX TOPAS NCA52
- UNISILKON L250L
- Structovis GHD 入りオイルディスペンサ (MULTEMP PS No. 2 グリスガンに置換わります。)
- 洗浄済みスリーブセット ( 必要に応じて新品のスリーブ )
- 洗浄済みバルブプランジャセット ( 必要に応じて新品のバルブプランジャ )
- 必要に応じ、新品の Z 軸タイミングベルト
- 必要に応じ、新品のバキュームディストリビュータ
- 必要に応じ、回転ステーション用の新品の O リング
- 必要に応じ、回転ステーション用の新品のタイミングベルト。
7
7
準備作業 7
○ すべてのリボルバヘッドのノズルをノズルチェンジャーへ返却します。
○ メインスイッチで、実装マシンの電源を切ります。
7
○ ヘッドカバーを取り外します。
○ ヘッドカバーマウントの下にあるゴムクッションをチェックします。
損傷している場合、交換します。
7
7
7
