9 スリーブのメンテナンス SIPLACE D1 / D2
8.1 IC モジュールのメンテナンス (SIPLACE D1 のみ ) 2008 年 8 月版
76
9 スリーブのメンテナンス
SIPLACE D1 / D2 9 スリーブのメンテナンス
2008 年 8 月版 8.1 IC モジュールのメンテナンス (SIPLACE D1 のみ )
77
9
スリーブのメンテナンスには、次の工具と消耗品が必要になります。 9
- 実験室用手袋
- エチルアルコール
- けばのないクロス
-綿棒
- Microtips( 綿棒 )
- ドリル、1.1 mm
- ドリル、1.4 mm
- Fin グリススプレーグリス
- UNISILKON L250L
- 吸入プレート
SIPLACE スリーブメンテナンス :
12 セグメントリボルバヘッド ( アイテム番号 00375681-01)。 9
9

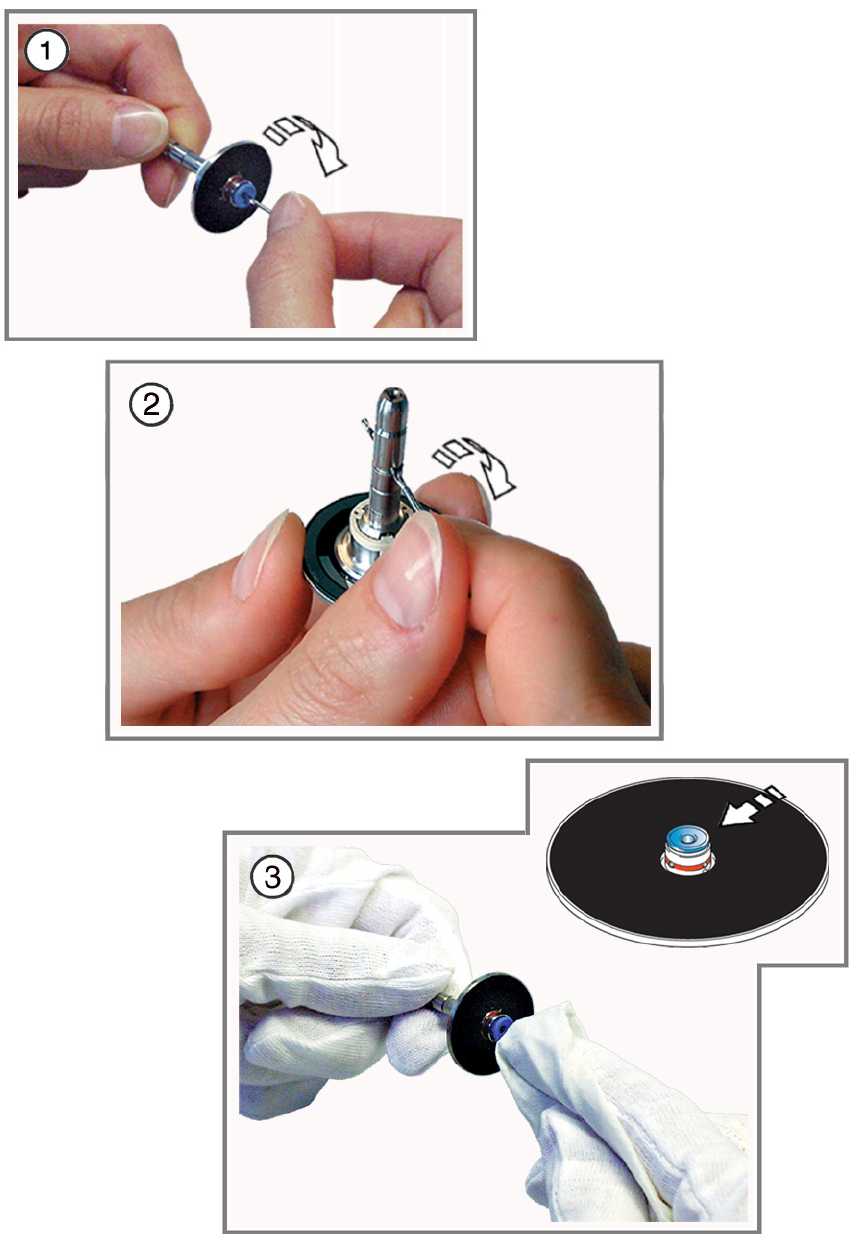

① ホイルの損傷をチェックします。
ホイルが損傷している場合、スリーブを SIPLACE スリーブメンテナンスへ送ってください。
9
② コンテナに少量のテフロングリスをスプレーします。
綿棒をテフロングリスに浸します。
たくさん塗布しすぎると、実装ヘッドを損傷するおそれがあるので、スプレー缶を使用して直
接テフロングリスをスプレーしないこと !
9
清掃するには、エチルアルコールしか使用しないこと。 消毒用アルコールは使用しないこと。
さもないとインクリメンタルディスク上に筋ができてしまいます。 9
シリコン溶剤洗浄剤を使用しないこと。 9
9
③ 軽く湿らせた綿棒を、非回転エレメントのリンクに沿って滑らせます。
9
④ 切り替えリングがスリーブ内で滑らかに動くことをチェックします。
動くユニットは、引っかかったり、きしんだりしてはいけません。
グリス塗布後にそうなる場合、スリーブを SIPLACE スリーブメンテナンスに送ってくださ
い。
