SIPLACE D1 / D2 5 毎月のメンテナンス作業 2008 年 8 月版 2.6 メンテナンススケジュール 33 SIPLACE D1 のみ : IC カメラと FC カメラの清掃 5 ミラーのエッジに沿って指を切 断する危険性があります。 5 手を保護するために、実験室用 手袋をはめ、エッジに触れ ないようにします。 5 5 実験室用手袋は、効果的な清掃 にとっても、必要になりま す（指紋） 。 5 5 ① IC カメラの上…
5 毎月のメンテナンス作業 SIPLACE D1 / D2
2.6 メンテナンススケジュール 2008 年 8 月版
32
5
SIPLACE D1 / D2 5 毎月のメンテナンス作業
2008 年 8 月版 2.6 メンテナンススケジュール
33
SIPLACE D1 のみ :
IC カメラと FC カメラの清掃 5
ミラーのエッジに沿って指を切断する危険性があります。 5
手を保護するために、実験室用手袋をはめ、エッジに触れないようにします。 5
5
実験室用手袋は、効果的な清掃にとっても、必要になります（指紋）。 5
5

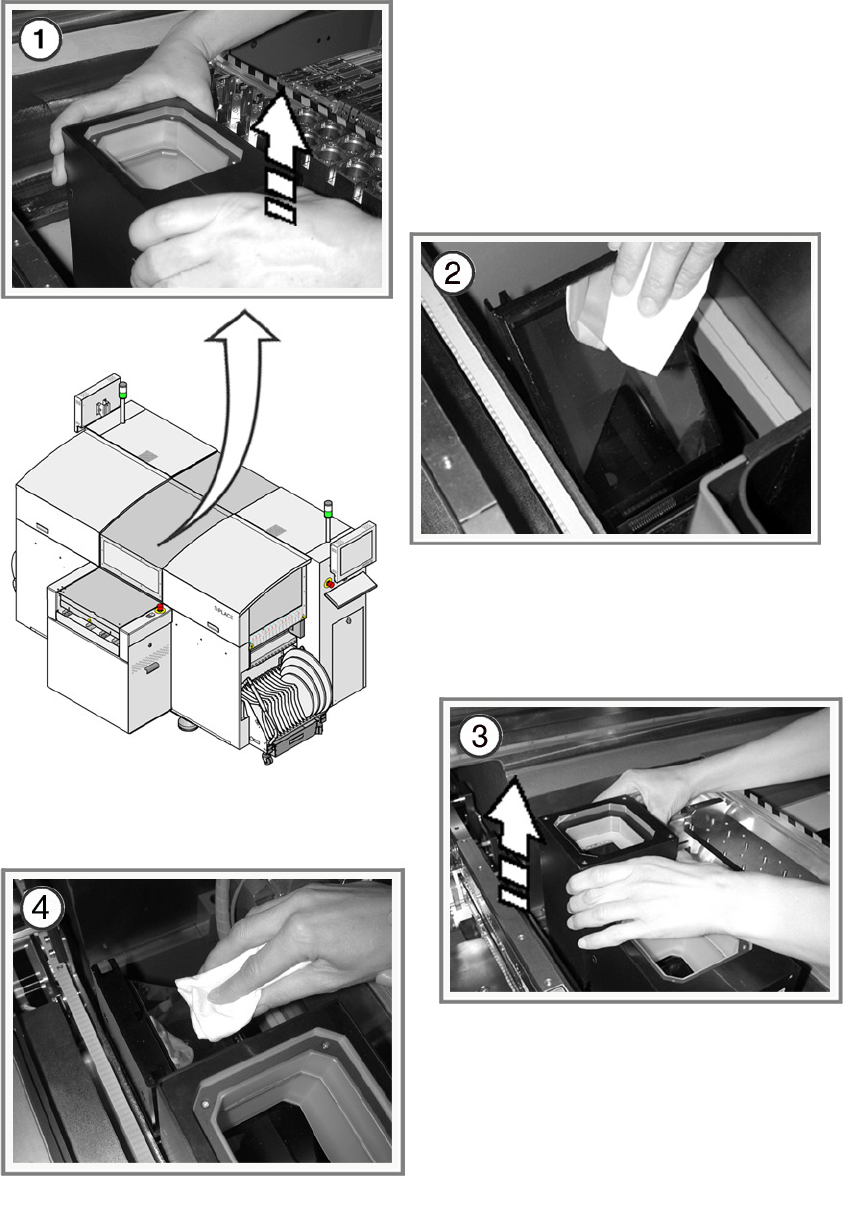

① IC カメラの上部を注意して上に引き上げ、外します。
② レンズクロスで、斜めのガラスディスクを清掃します。
5
○ IC カメラの上部を再度挿入します。
IC カメラの上部を挿入するとき、下部に対して平行になっていて、動かないようにします。
5
③ 同様に FC カメラの上部を取り外します。
④ レンズクロスを使用して、斜めガラスプレートを清掃します。
5
○ 再度上部を挿入します。
5
SIPLACE D1 のみ :
平面度測定モジュールの清掃 ( 存在する場合 ) 5
○ レンズクリーニングクロスを使用して、平面度測定モジュールのレンズを清掃します。
5
5
○ メインスイッチで実装マシンに電源を入れます。
○ 部品トロリーを実装マシンに結合します。
5
5
5
5
6 2 カ月毎のメンテナンス作業 SIPLACE D1 / D2
2.6 メンテナンススケジュール 2008 年 8 月版
34
6 2 カ月毎のメンテナンス作業
