6 / 12 リボルバヘッドの 4ヶ月毎のメンテナンス作業には次のものが必要になります。 7
- K ホース 2MS-PK-3/4 取り付け用プライヤ
- 短毛ブラシ
- 六角ソケットスパナセット
- けばのないクロス
- けばのない綿棒
- エチルアルコール
- ISOFLEX TOPAS NCA52
- UNISILKON L250L
- Structovis GHD 入りオイルディスペンサ (MULTEMP PS No. 2 グリスガンに置換わります。)
- 洗浄済みスリーブセット ( 必要に応じて新品のスリーブ )
- 洗浄済みバルブプランジャセット ( 必要に応じて新品のバルブプランジャ )
- 必要に応じ、新品の Z 軸タイミングベルト
- 必要に応じ、新品のバキュームディストリビュータ
- 必要に応じ、回転ステーション用の新品の O リング
- 必要に応じ、回転ステーション用の新品のタイミングベルト。
7
7
準備作業 7
○ すべてのリボルバヘッドのノズルをノズルチェンジャーへ返却します。
○ メインスイッチで、実装マシンの電源を切ります。
7
○ ヘッドカバーを取り外します。
○ ヘッドカバーマウントの下にあるゴムクッションをチェックします。
損傷している場合、交換します。
7
7
7
7 4ヵ月毎のメンテナンス作業 SIPLACE D1 / D2
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2008 年 8 月版
46
SIPLACE D1 / D2 7 4ヵ月毎のメンテナンス作業
2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
47
ESD 規則に従ってください。
7
7
7
○ フィーダモジュール、およびヘッドの前部を保護するために、フィーダエリアにカバーを掛
けます。
7

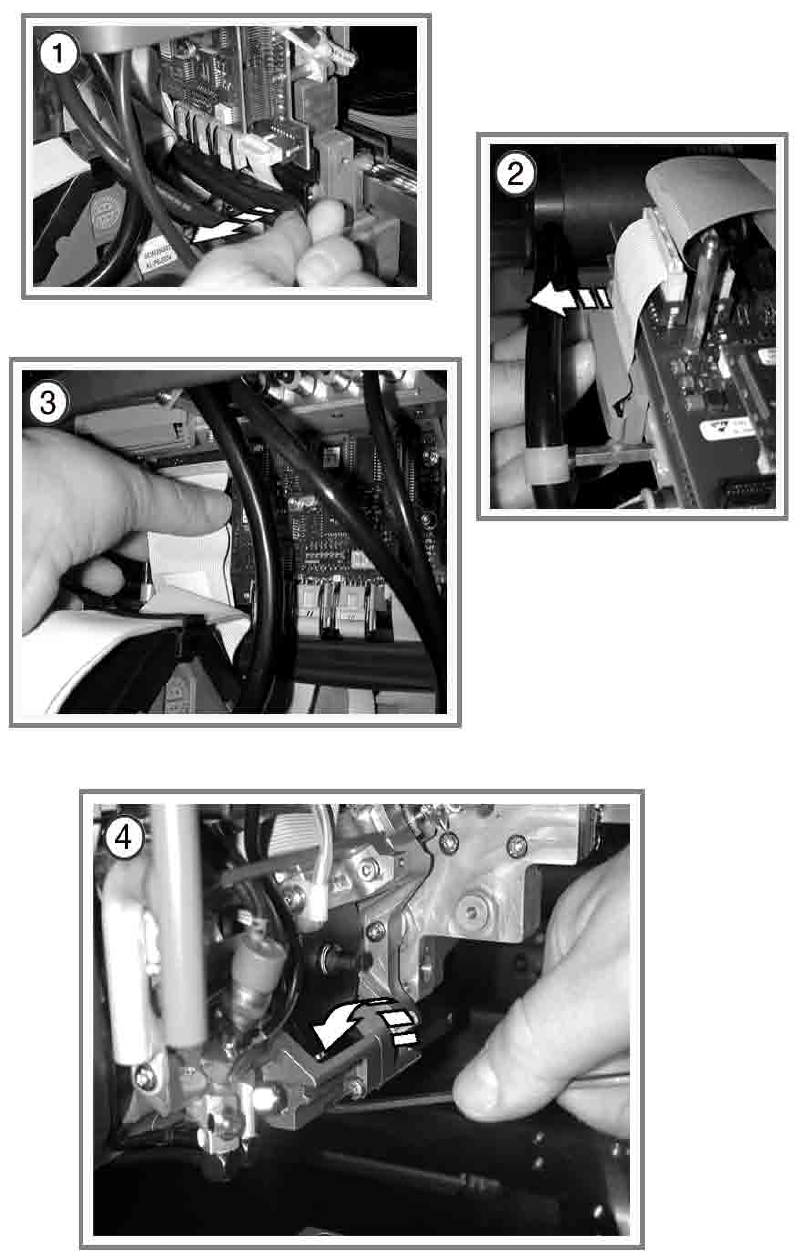

① ストレインレリーフ（ひずみ取り）を開放します。
② フラットケーブル上のリテーナを開きます。
③ 二本のフラットケーブルを引き出します。
7
④ ヘッドの前部にある 4 本のネジを (3mm の六角ソケットスパナを使用して）緩め、前部を取
り外します。
ネジを取り外すとき、ヘッドの前部をしっかりと押さえます。 7
バキュームディストリビュータに触れないように注意します。 7
7
バルブプランジャドライブを損傷しないように、バルブプランジャでスター軸を半回転させま
す。 7
7
○ 柔らかい ESD 面（バルブプランジャを下にして）にヘッドの前部を置くか、適当なヘッドス
タンドにそれを置きます。
○ スリーブを取外し、備えられているコンテナに保管します。
