8 毎年のメンテナンス作業 SIPLACE D 1 / D2 7.1 C&P 6 / 12 実装ヘ ッドのメンテナンス 2008 年 8 月版 64 8
SIPLACE D1 / D2 8 毎年のメンテナンス作業
2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
63
8
毎年のメンテナンスでは、以下の工具、器材、消耗品が必要になります。 8
- 電気掃除機
- グリスガン
- SIPLACE クリーニングティッシュ
- ISOFLEX TOPAS NCA52 グリス
- 必要に応じて、グリスニップル
- 必要に応じて、緩衝シリンダ。
8
以下の作業では、PCB コンベアに PCB があってはいけません。 8
○ マシン片側の保護カバーを開きます。
8
ヘッドのハンドルを握って、X-Y 軸を注意して静かに押して移動します（終端緩衝材の手前ま
で）。 8
8
○ フィーダ上に X-Y 軸を移動します。これにより作業エリアが確保されます。
8
PCB コンベアの清掃と錆からの保護 8
① ボールネジのネジに沿って、SIPLACE クリーニングティッシュを滑らせ、ボールネジを清掃
し、錆から保護します。
② SIPLACE クリーニングティッシュを使用して、ガイドレールのスライド表面を清掃し、グリ
スを塗布します。
○ SILACE クリーニングティッシュを使用して、六角シャフトを清掃し、錆から保護します。
○ PCB コンベアの機械部品全体（コンベア、幅調整、クランプ装置）が滑らかに動作するか
チェックします。
滑らかに移動しない部分がある場合、必要なメンテナンスを実施します。
8
固定ストリップの清掃（PCB コンベア ) 8
③ エチルアルコールを浸したけばのないクロスを使用して、幅調整クランプを固定しているベ
ルトを清掃します。
8
8
8 毎年のメンテナンス作業 SIPLACE D1 / D2
7.1 C&P 6 / 12 実装ヘッドのメンテナンス 2008 年 8 月版
64
8
SIPLACE D1 / D2 8 毎年のメンテナンス作業
2008 年 8 月版 7.1 C&P 6 / 12 実装ヘッドのメンテナンス
65

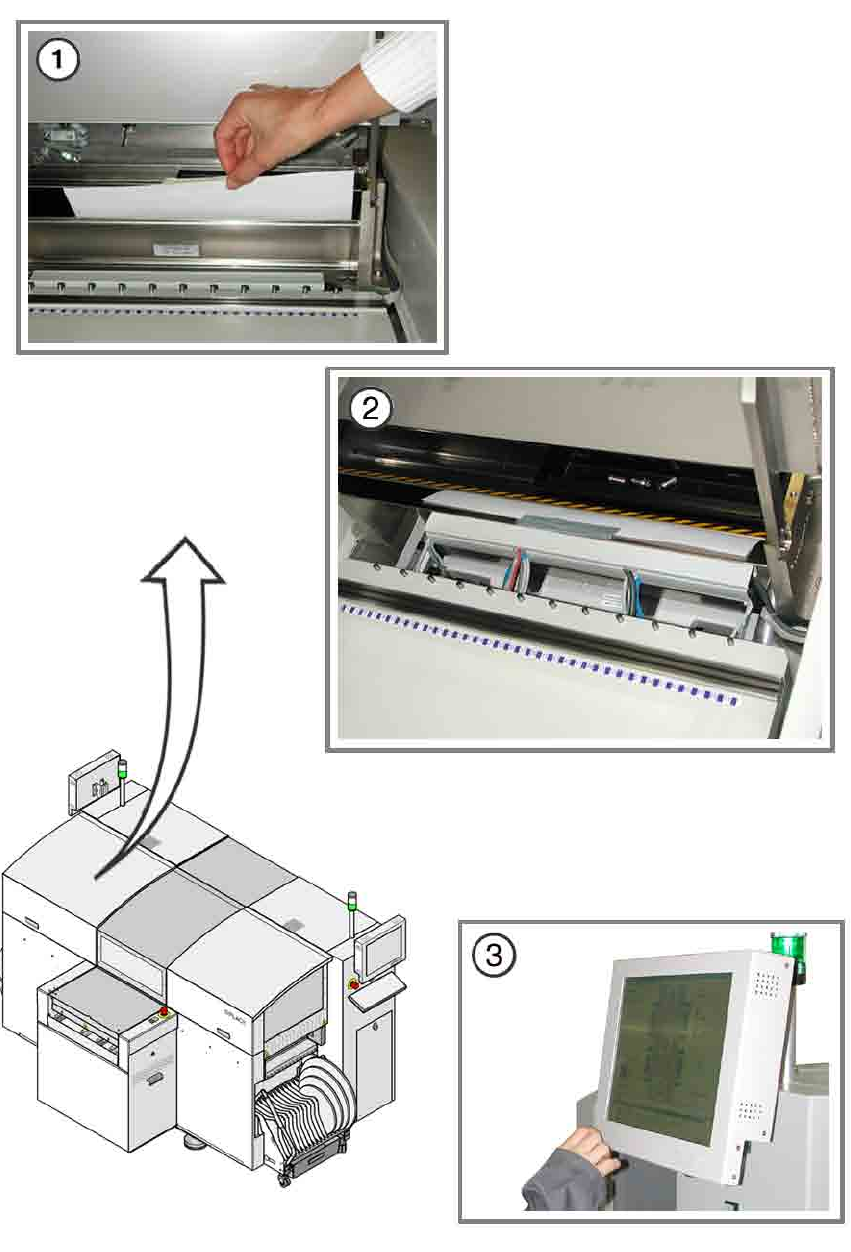

使用済みテープカッタの機能テスト 8
① DIN A3 用紙一枚または DIN A4 用紙二枚を重ねて、使用済みテープチャネルに差し込みます。
8
DIN A4 用紙一枚は、それだけでは短すぎてテープカッタに届きません。 8
8
8
② 粘着テープを使用して、用紙を使用済みテープチャネルにしっかりと貼り付けます。
8
実装ヘッドの移動範囲に、用紙が飛び出していないようにします。 8
8
8
③ サービスエンジニアとしてステーションにログオンし、SITEST を起動します。
③ タスクバーで、「部品テーブル」ボタンをクリックします。
③ 表示される画面で、「テープカッタを作動」をクリックします。
8
○ 使用済みテープチャネルから粘着した用紙を取り除きます。
きれいに切断されていない場合、お近くのサービスセンターにご連絡ください。
