xQR41V シリーズニードルバルブ
10
システムの接 続
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。
ValveMate 8000システムとQR41バルブおよびBackPackバルブアクチュエータの接
続
下図は、ValveMate 8000コントローラとBackPackバルブアクチュエータオプションを使用した全体の構成を示していま
す。
低圧センサー
5-ミクロン
フィルター /
レギュレーター
ビュレット
ソレノイド
ケーブル
xQR41Vバルブ
BackPackバルブ ア
クチュエータ
30 ccシリンジ
常時加圧
液剤圧力
レギュレーター
液剤用
常時加圧
常時加圧
ValveMate 8000コントローラ
工場エア
0.48-0.62
MPa
（70–90 psi）
注記：BackPack バ
ルブアクチュエータ
には、ビュレットソ
レノイドケーブルの
青色と茶色のワイヤ
ーを使用してくださ
い。ワイヤーの極性
はありません。
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
11
システムの接続（続き）
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。
ValveMate 8000システムとxQR41Vバルブおよびマウンティングブロックの接続
下図は、ValveMate 8000コントローラとマウンティングブロックオプションを使用した全体の構成を示しています。
低圧センサー
5-ミクロン
フィルター /
レギュレーター
ソレノイド
ケーブル
ソレノイド
アセンブリ
パルス圧力
xQR41Vバルブ
マウンティ
ング
ブロック
30 ccシリンジ
常時加圧
液剤圧力
レギュレーター
液剤用
常時加圧
常時加圧
ValveMate 8000コントローラ
工場エア
0.48-0.62 MPa
（70–90 psi）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
12
システムの接続（続き）
全体の構成、設定、テストの手順については、コントローラの取扱説明書を参照してください。

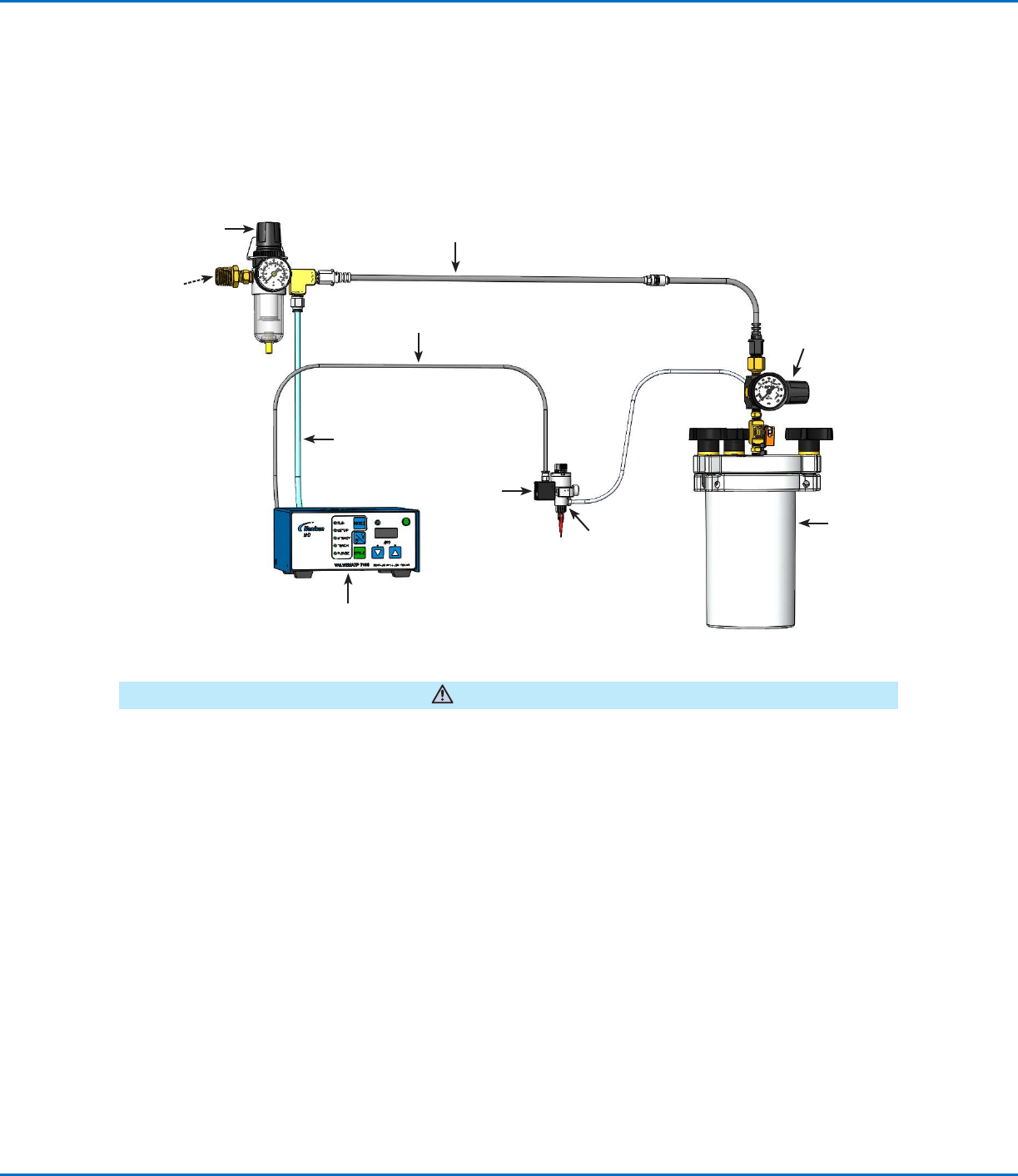

ValveMate 7100システムとxQR41Vバルブの接続
下図は、ValveMate 7100コントローラを使用した全体の構成を示しています。
液剤容器の開放前には、必ず減圧をしてください。このためには、送気管の遮断バルブをリザーバからスライドさせます。リザ
ーバを開 く前に、圧力計で圧力がゼロ（0）になっていることを確認してください。EFDタンクを使用している場合は、圧力解放
バ ルブ も 開 いてく ださい 。
すべてのEFDカートリッジリザーバが独自のスレッド設計になっており、キャップ取り外し時にフェイルセーフ空気圧開放機構
が働き ます。
注意
5-ミクロン
フィルター /
レギュレーター
1.0L液剤タンク
xQR41Vバルブ
マウンティング
ブロック
常時加圧
液剤圧力
レギュレーター
タンク空気圧力
工場エア
0.48-0.62
MPa
（70–90 psi）
ValveMate 7100コントローラ
パルス圧力
