www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
17
ビュレットソレノイド
Oリングシール付きハウジ
ング/ 取り付けボルト
BackPackバルブアクチュエータの ビュ
レットソレノイドの 交 換
1. ハウジング/取り付けボルトを緩め、xQR41Vバルブエアアク
チュエータボディからBackPackバルブアクチュエータを取り
外します。
2. BackPackバルブアクチュエータのワイヤーとエアホースにス
パイラルラップを使用している場合は、それも外します。
3. 送気管の接続を外します。
4. ビュレットソレノイドからケーブルコネクタを抜きます（図に ケ
ー ブ ル は あ り ま せ ん ）。
5. ビュレットソレノイドの平坦部にレンチを噛ませ、反時計方向
に 回します。ビュレットソレノイドを 緩 め たら、ソレノイドを引き
抜いて離します。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用
のビュレットソレノイドを取り付けます。
7. ハウジング/取り付けボルトを締め、ビュレットソレノイドケー
ブルコネクタおよび送気管を再接続します。
バルブアクチュエータハウジングから取り付けネジを完全に取り外さないでください。BackPackとxQR41Vエアアクチュエ
ー タボディの間にあるBackPack取り付けOリングを紛失しないように注意してください。
注意
保守（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
18
交換部品
バルブ 部品
パーツ番号
部品番号 説明
7362489 BackPackおよびストローク調整ノブ付きxQR41Vバルブ
7362488 マウンティングブロックおよびストローク調整ノブ付きxQR41Vバルブ
7361405
Q Rクラスプ
7362525
ニードル / ピストンアッセンブリー
7028737
エア アクチュエ ー タボ ディの U カップ シ ー ル
7361406
シリンダーボディー
7361399
ストロークコントロールノブ付き
調整式キャップ
7361396
BackPackバルブ
アクチュエータ
7361397
マウンティング
ブロック
ノズル（ノードソンEFDの
製品カタログを参照）
7021194
保 持 ナット
7020671
液剤継手
スプリング 式シール
7028727 PTFE
7362507 カーボン充填
PTFE
7361411
90°液剤継手
または
または
7361919
ピストンスプリング (2 パック)
7362528
ピストン O リング (4 パック)
または
二重Oリング
7361407 バイトン
7361408 EPR
7361409 シリコン
xQR41Vバルブ交換部品（図は二重Oリング付きバルブ）
7363657
液 剤ボディ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
19
交換部品（続き）
バルブ部品（続き）

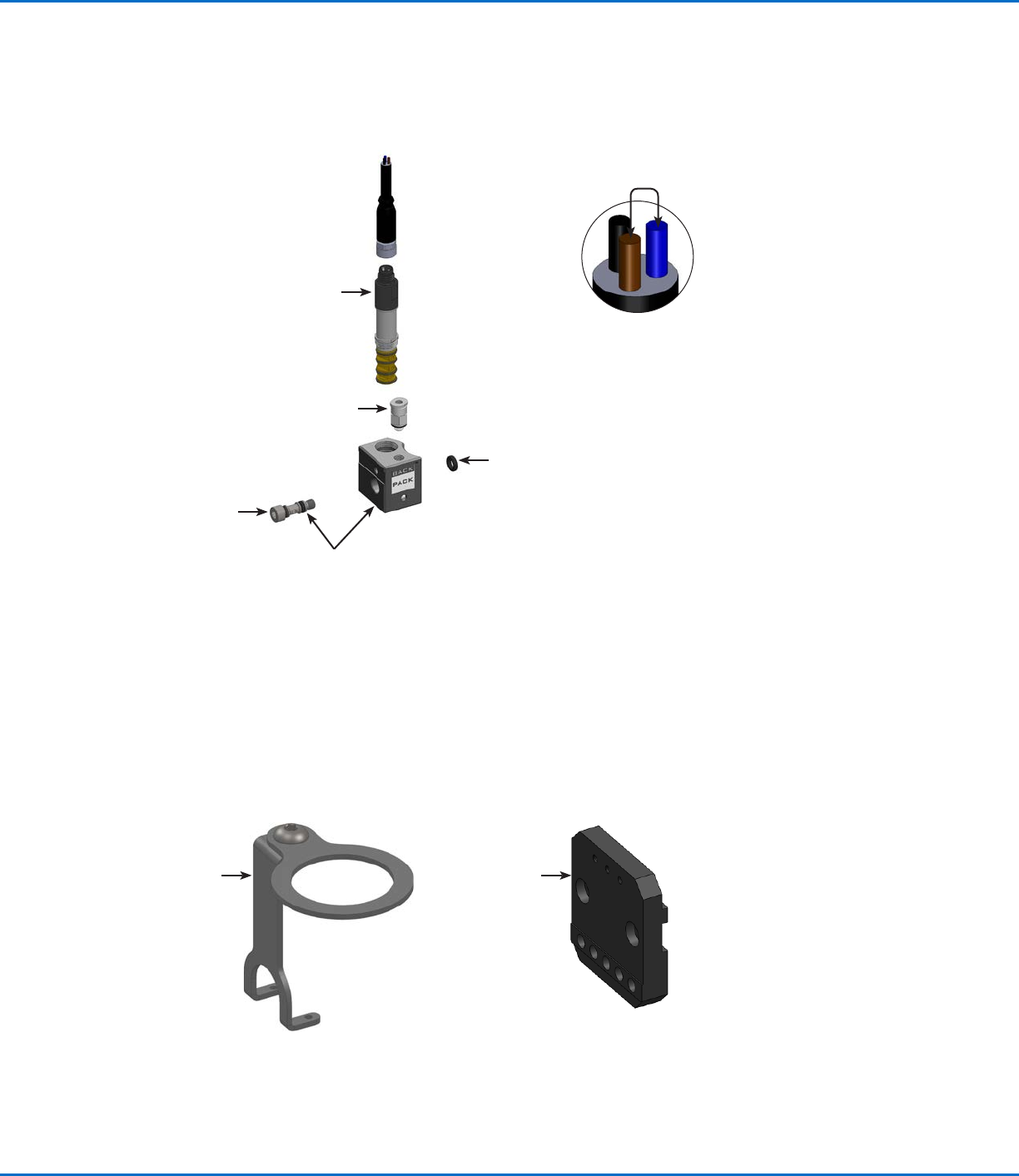

BackPackバルブアクチュエータ用交換部品
7361124
ビュレットソレノイドケーブル、
3 ピ ン 、M 8
注 記：BackPackバルブ
ア ク チ ュ エ ー タ に は 、ビ ュ レ ッ
トソレノイドケーブルの青色と
茶 色 のワイヤー を 使 用してく
だ さ い 。ワ イ ヤ ー の 極 性 は あ
りません。
7361412
エア継手
7362788
O リング 付 き取り付 け
ボルト
7361123
ビュレットソレノイド 、
24V、4 W、3ピン
BackPack取り付けOリング
7361404
キ ッ ト 、シ リ ン ジ サ
ポート
xQR41V バルブ用のオプションのシリンジブラケットサポートキット
アクセサリ
7362787
O リング付きハウジングおよび取り付けボルト
注 記： この キットに は 、インレット継 手 ま たはブレットソレ
ノイドは 含 まれていません 。
7361114
バ ルブ マウントブ ラ
ケット
