www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノ ー ド ソ ン EFDは 、 世界中 で液剤塗布装置の 販売 ・ サー ビス を行 な っ て お り ま す 。 xQR41V シリーズニードルバルブ 4 はじ め に xQR41V シ リ ー ズ ニ ー ド ル バル ブ は 、 エ ア ー調節式モ ジ ュ ー ル バ ル ブ で あ り 、 低粘度 の 液剤…
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
3
目次 ............................................................................................................................................................................................................. 3
はじめに ..................................................................................................................................................................................................... 4
xQR41Vシリーズバルブのオプション............................................................................................................................................... 4
BackPackバルブアクチュエータ ................................................................................................................................................... 4
マウンティングブロック作 動エア継 手 ........................................................................................................................................... 4
xQR41Vバルブの動作原理 ............................................................................................................................................................... 5
QRクラスプの動作原理 ....................................................................................................................................................................... 5
xQR41Vバルブの制御........................................................................................................................................................................ 6
仕様 ............................................................................................................................................................................................................ 7
xQR41Vシリーズバルブ ..................................................................................................................................................................... 7
BackPackバルブアクチュエータ ....................................................................................................................................................... 7
マウンティングブロック作 動エア継 手 ................................................................................................................................................ 7
各機能部品 ................................................................................................................................................................................................ 8
取り付け ..................................................................................................................................................................................................... 9
ディスペンシング 機 器 へ の 取り付 け ................................................................................................................................................... 9
90°液剤継手の取り付け ..................................................................................................................................................................... 9
システムの接 続 ...................................................................................................................................................................................10
ValveMate 8000システムとQR41バルブおよびBackPackバルブアクチュエータの接 続 ............................................10
ValveMate 8000システムとxQR41Vバルブおよびマウンティングブロックの接続 ..........................................................11
ValveMate 7100システムとxQR41Vバルブの接続 ..............................................................................................................12
ディスペンスノズ ル の 交 換 .....................................................................................................................................................................13
液剤ボディの交換 ...................................................................................................................................................................................13
バルブストロークのキャリブレーション ...............................................................................................................................................14
保守 ..........................................................................................................................................................................................................15
バルブ の清 掃 .......................................................................................................................................................................................15
ピストンとニードルアセンブリまたは ピストンOリングの交換 .....................................................................................................16
BackPackバルブアクチュエータの ビュレットソレノイドの交換.................................................................................................17
パーツ番号 ..............................................................................................................................................................................................18
交換部品 ..................................................................................................................................................................................................18
バルブ 部 品 ..........................................................................................................................................................................................18
アクセサリ ............................................................................................................................................................................................19
トラブルシュー ティング ..........................................................................................................................................................................20
目次
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
4
はじめに
xQR41V シリーズニードルバルブは、エアー調節式モジュー
ルバルブであり、低粘度の液剤 (シリコーンオイル、溶剤、UV
硬化型接着剤など) を被着体に対して高い再現性で正確な
量を吐出するように設計されています。 xQR41V バルブは、
自動アッセンブリー工程に最適であり、汎用ステンレス鋼ノ
ズル、SmoothFlow
™
テーパーノズル、PTFE ライナーノズ
ルなど、幅広いノードソン EFD ディスペンスノズルで使用で
きます。極めて精密な制御が可能であるほか、液剤の無駄を
最小限まで低減し、非常に正確で繰り返し可能な吐出が実
現します。
液剤ボディは360度回転させることができるため、最適な向きでバ
ルブに液剤が供給されるように、液剤継手の位置を合わせることが
できます。
xQR41Vバルブ固有のクイックリリース（QR）クラスプは、液剤ボデ
ィをエアアクチュエータにしっかりと固定するだけでなく、わずか数
秒で取り外すこともでき、短時間での交換やバルブ接液部の簡単な
清掃・保守も可能にします。
BackPackバルブアクチュエータ
オプションのBackPack
™
バルブアクチュエータは、xQR41Vバルブの作動エア
アクチュエータボディに取り付けることができ、（1）バ ルブの反応時間を短縮す
る機能、（2）施設のエア供給の変動や送 気管の長さの違いによる吐出量の変
化を低減する機能がありま す。
マウンティングブロック作動エア継手
オプションのマウンティングブロックは、便利なプッシュイン式作 動エア継手で
す。取り付け面が水平であるため、固定プレートに容 易に取り付けることがで
きます。
xQR41Vシリーズバルブのオプション
xQR41Vはモジュール設計を採用しているため、多彩な構成が可能であり、液剤ディスペンシングや製造ラインへの設置に
おける最適なソリューションが実現します。
BackPackバルブ
アクチュエータ
（ValveMate 8000
コントローラと併 用 ）
マウンティングブロック
作動エア継手
（ValveMate 7100
コントローラまたは
ValveMate 8000
コントローラと併 用 ）
xQR41V シリ
ーズニードル
バルブ
BackPackバルブ アク
チュエータ
Q Rクラスプ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
5

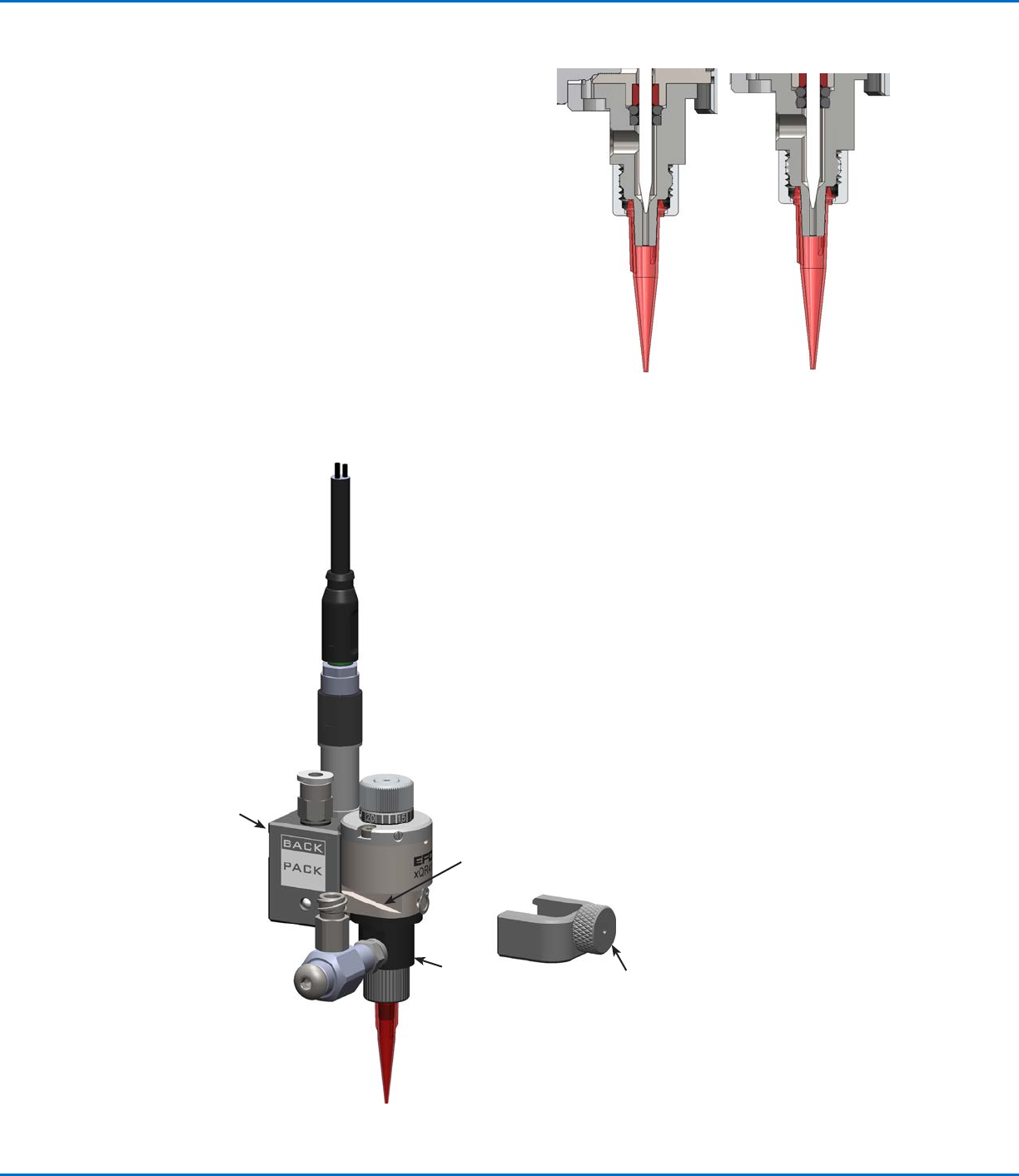

開
エアアクチュエータボディ
Q Rクラスプ
およびつまみネジ
液 剤 ボディ
シリンダー ボディー
BackPackバルブ アクチ
ュエータ
閉
xQR41Vバルブの動作原理
0.48 MPa (70 psi) の吸気圧力により、ディスペンス
ノズルのニードルシートからピストンとニードルが引き
込 ま れ 、液 剤 が 液 剤 ボ デ ィ を 通 じ て ノ ズ ル に 流 れ ま す 。
このサイクルが完了すると、エアー圧力が開放され、ピ
ストンスプリングによってニードルが液剤ボディシート
の元の位置に戻され、液剤フローが停止します。
吐出される液剤の量は、バルブが開いている時間、液剤リザ
ーバ の圧力、ノズルのサイズ、ニードルストローク、液剤の粘
度によっ て異なります。
QRクラスプの動作原理
QRクラスプは、液剤バルブボディの溝にはめ込まれ、液剤ボ
ディ開閉 をエアアクチュエータに固定します。つまみネジは
バルブアセンブ リ全体を固定し、運転中の動きを防ぎます。
また、つまみネジには ネジジャッキのような機能もあり、QR
クラスプを簡単に取り外すことができます。
