xQR41V シリーズニードルバルブ
4
はじめに
xQR41V シリーズニードルバルブは、エアー調節式モジュー
ルバルブであり、低粘度の液剤 (シリコーンオイル、溶剤、UV
硬化型接着剤など) を被着体に対して高い再現性で正確な
量を吐出するように設計されています。 xQR41V バルブは、
自動アッセンブリー工程に最適であり、汎用ステンレス鋼ノ
ズル、SmoothFlow
™
テーパーノズル、PTFE ライナーノズ
ルなど、幅広いノードソン EFD ディスペンスノズルで使用で
きます。極めて精密な制御が可能であるほか、液剤の無駄を
最小限まで低減し、非常に正確で繰り返し可能な吐出が実
現します。
液剤ボディは360度回転させることができるため、最適な向きでバ
ルブに液剤が供給されるように、液剤継手の位置を合わせることが
できます。
xQR41Vバルブ固有のクイックリリース（QR）クラスプは、液剤ボデ
ィをエアアクチュエータにしっかりと固定するだけでなく、わずか数
秒で取り外すこともでき、短時間での交換やバルブ接液部の簡単な
清掃・保守も可能にします。
BackPackバルブアクチュエータ
オプションのBackPack
™
バルブアクチュエータは、xQR41Vバルブの作動エア
アクチュエータボディに取り付けることができ、（1）バ ルブの反応時間を短縮す
る機能、（2）施設のエア供給の変動や送 気管の長さの違いによる吐出量の変
化を低減する機能がありま す。
マウンティングブロック作動エア継手
オプションのマウンティングブロックは、便利なプッシュイン式作 動エア継手で
す。取り付け面が水平であるため、固定プレートに容 易に取り付けることがで
きます。
xQR41Vシリーズバルブのオプション
xQR41Vはモジュール設計を採用しているため、多彩な構成が可能であり、液剤ディスペンシングや製造ラインへの設置に
おける最適なソリューションが実現します。
BackPackバルブ
アクチュエータ
（ValveMate 8000
コントローラと併 用 ）
マウンティングブロック
作動エア継手
（ValveMate 7100
コントローラまたは
ValveMate 8000
コントローラと併 用 ）
xQR41V シリ
ーズニードル
バルブ
BackPackバルブ アク
チュエータ
Q Rクラスプ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
5
開
エアアクチュエータボディ
Q Rクラスプ
およびつまみネジ
液 剤 ボディ
シリンダー ボディー
BackPackバルブ アクチ
ュエータ
閉
xQR41Vバルブの動作原理
0.48 MPa (70 psi) の吸気圧力により、ディスペンス
ノズルのニードルシートからピストンとニードルが引き
込 ま れ 、液 剤 が 液 剤 ボ デ ィ を 通 じ て ノ ズ ル に 流 れ ま す 。
このサイクルが完了すると、エアー圧力が開放され、ピ
ストンスプリングによってニードルが液剤ボディシート
の元の位置に戻され、液剤フローが停止します。
吐出される液剤の量は、バルブが開いている時間、液剤リザ
ーバ の圧力、ノズルのサイズ、ニードルストローク、液剤の粘
度によっ て異なります。
QRクラスプの動作原理
QRクラスプは、液剤バルブボディの溝にはめ込まれ、液剤ボ
ディ開閉 をエアアクチュエータに固定します。つまみネジは
バルブアセンブ リ全体を固定し、運転中の動きを防ぎます。
また、つまみネジには ネジジャッキのような機能もあり、QR
クラスプを簡単に取り外すことができます。
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
6

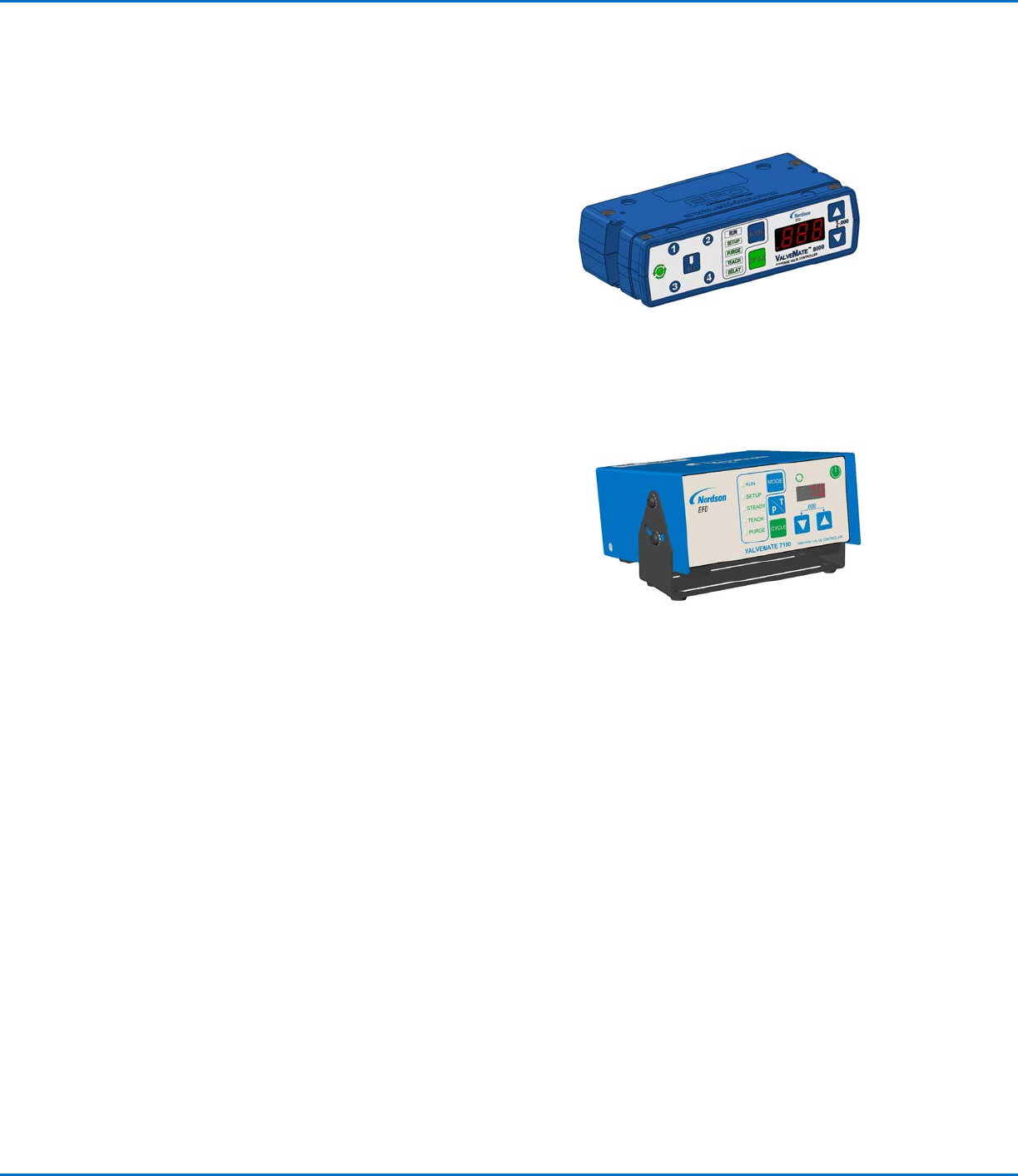

xQR41Vバルブの制御
xQR41Vシリーズ Microdotニードルバルブには、2台のコントロ
ーラ ValveMate
™
8000とValveMate 7100の使用が推奨され
ます。
BackPackバルブアクチュエータ、マウンティングブロッ
ク、または90°小 型エア継手を使用した多バルブ構成に
は、
ValveMate 8000コントロー ラを使用することでバルブ出力
の調整が容易になり、エンドユーザーの利 便性と効率が最大限に
高まります。バルブの開放時間は、吐出サイズの主 な調整要素で
す。ValveMate 8000コントローラは、バルブ開放時間を調 整する
プッシュボタンが必要な場所に、つまりバルブ本体についています。
ValveMate 8000では、内蔵のマイクロプロセッサー回路により、
吐出サ イズの極めて精密な制御が可能です。供給ラインのパージ
ング、初期吐出 サイズの設定、ディスペンシングステーションでの
短時間の容易な調整がで き、製造ラインを停止する必要もありま
せん。
マウンティングブロックまたは90°小型エア継手による単バルブ
構成には、 ValveMate 7100コントローラを使用します。吐出時
間のプログラム、デジ タル時間表示、使いやすいユーザーインター
フェースを可能にするキーパッ ドプログラミング、ホストマシンPLC
との入出力通信といった機能を備え るValveMate 7100は、装置
メーカーや操作担当者のことを考慮した設 計となっています。その
目標は、バルブステーションに近い場所でのバル ブ制御を可能に
するとともに、設定と操作を可能な限り簡単かつ精密に 行う機能
を提 供 することです。
注 記：ValveMate 7100コントローラは、xQR41V BackPackバ
ルブアク チュエータと併用することはできません。
