xQR41V シリーズニードルバルブ
14
1. ストロークコントロールノブを時計方向に、（内部ピストンで）止 まる
まで回します。
2. 必要に応じて0.035インチの六角レンチを使用して、ゼロマーク を
エアアクチュエータボディの基準点に合わせ、基準リングを再 ゼロ
設 定します。
3. セットネジを締め、ストローク基準リングを適切な位置に固定し ま
す。
4. ストローク数値の設定を手順1の
位置 に戻します。
8. 片方の手で、エアアクチュエータ/シャフトアセンブリ上で交換用の液
剤 ボディの位置決めをし、QRクラスプをアクチュエータボディの溝
にスライ ドさせます。
注意
QRクラスプのつまみネジを強く締めすぎないでください。ネジが破損する
恐れがあります。
9. 以下の手順でQRクラスプを完全に取り付けます。
a. QRクラスプのつまみネジをエアアクチュエータボディに部分的
に通 します。
b. つまみネジを合わせたら、必要な調整位置まで液剤ボディを回
しま す。
c. つまみネジを指で最後まで締め、液剤ボディをエアアクチュエー
タに 完全に固定します。
10. ストローク基準リングを目的のストローク位置に固定します。また
は、このページの「バルブストロークのキャリブレーション」に進み、ス
トローク制御をキャリブレーションします。
ストロ ーク
コントロールノブ
ストロ ーク基 準
リ ン グ（ ス ト ロ ー ク
数値設定を表示）
ストロ ーク基 準
リング セットネジ
エアアクチュエータ
ボディの基準点
液剤ボディの交換(続き)
バルブストロークのキャリブレーション
注意
ストローク制御ノブを締めすぎないでください。 ノブを 2.6 N•m (20 in.-lb) 以上のトルクで締めると、ノブを損傷する可能
性があります。
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
15
保守
バルブを最適な状態で使用するために、以下の保守手順を実施してください。
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。
バルブの清掃
以下の手順に沿って液剤ボディを十分に清掃し、液剤ボディのOリングシ
ール を 交 換してください 。
1. QRクラスプのつまみネジを反時計方向に回し、クラスプを分離しま
す。
2. エアアクチュエータ/シャフトアセンブリから外れるまで、液剤ボディ
を下 方向に慎重に動かします。
3. 液剤ボディのOリングシール（図示無し）がピストンシャフトに残って
いる 場合は、シャフトからゆっくりとスライドさせて外します。
注意
特に化学反応性の高い用途の場合、ニードルを研磨材でこすらないでく
ださい。 ニードルを損傷する可能性があります。
4. 溶剤を浸した布でニードルを清掃します。
5. 交換用の二重Oリングセットまたはスプリング式シールをシャフトに
取り付けます。
注 記： 取り付ける前に、二重 O リングに潤滑剤を塗ります。 塗布す
るアッセンブリー液剤に対応している場合にのみ、付属のフルオロカ
ーボングリスを使用してください。
注 記：スプリング式シールを使用する場合、液剤が流れる方にスプリ
ングを向けてシールを取り付けます。
6. 片方の手で、エアアクチュエータ/シャフトアセンブリ上で液剤ボディ
の位置決めをし、QRクラスプをアクチュエータボディの溝にスライド
させます。
注意
QRクラスプのつまみネジを強く締めすぎないでください。ネジが破損する
恐れがあります。
7. 以下の手順でQRクラスプを完全に取り付けます。
a. QRクラスプのつまみネジをエアアクチュエータボディに部分的
に通します。
b. つまみネジを合わせたら、必要な調整位置まで液剤ボディを回
します。
c. つまみネジを指で最後まで締め、液剤ボディをエアアクチュエー
タに完全に固定します 。
注意
損傷を防ぐため、バルブの分解は液剤排出口から開始します。
液 剤ボディ
Q Rクラスプ
スプリング 式シール
スプリング 式シールの
正しい向き
ニードル
スプリング式シール付きバルブの清掃
液 剤ボディ
Q Rクラスプ
二重Oリング
ニードル
二重Oリング付きバルブの液剤
ボディの清 掃
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
16
保守（続き）
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。
ピストンとニードルアセンブリまたは ピスト
ンOリングの交換
以下の手順に沿ってエアアクチュエータボディを清掃し、ピストンOリン
グを 交換してください。
1. 現在のストローク設定の数値をメモしておきます。
2. ストローク制御ノブを反時計回りに全開位置まで回します。
3. キャップ を 取 り 外 しま す。
4. ピストン戻しスプリングを外します。
5. 小 型 の ペ ン チ を 使 っ て 、ピ ス ト ン と ニ ー ド ル ア セ ン ブ リ の ス プ リ ン グ
ガイ ド部をつかみ、エアアクチュエータボディからアセンブリを引き
抜きま す。
注 記：ピストン/ニードルアセンブリは一体化しており、分解すること
はで きません。
6. ピストン / ニードルアセンブリからピ ストンOリング を外します。
7. エアアクチュエータボディの内 壁 を清 掃します。
8. ピストンOリングにNye Lubricant #865ジェル（P/N 7014917
基本メンテナンス キットに同梱）を塗布し、Oリングを付け直しま
す。
9. 分解と逆の手順でバルブを組み立て直し、Uカップシールが適切な
位置 にあることを確認します。
10. ストローク基準リングを目的のストローク位置に固定します。また
は、14 ページの「バルブストロークのキャリブレーション」に進み、
ストローク制御のキャリブレーションをやり直します。

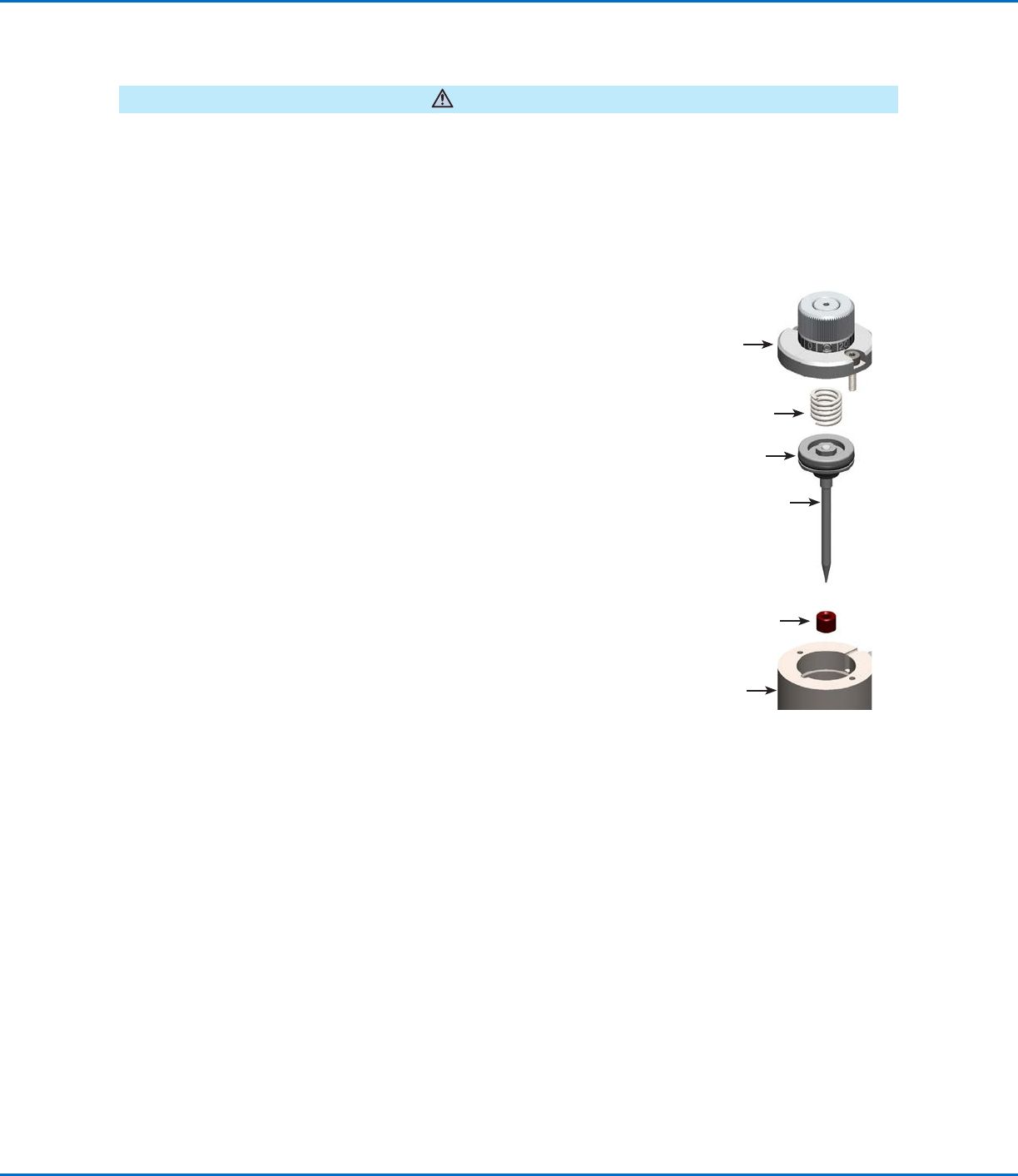

ピストン戻 しスプリング
キャップ
シリンダーボディー
U カップ シ ー ル
ピストンOリング
ピストン/ ニードルアセンブリ
