保守（続き）
注意
コンポーネントの変更や保守作業を行う前には、液剤リザーバの圧力を低減してください。
ピストンとニードルアセンブリまたは ピスト
ンOリングの交換
以下の手順に沿ってエアアクチュエータボディを清掃し、ピストンOリン
グを 交換してください。
1. 現在のストローク設定の数値をメモしておきます。
2. ストローク制御ノブを反時計回りに全開位置まで回します。
3. キャップ を 取 り 外 しま す。
4. ピストン戻しスプリングを外します。
5. 小 型 の ペ ン チ を 使 っ て 、ピ ス ト ン と ニ ー ド ル ア セ ン ブ リ の ス プ リ ン グ
ガイ ド部をつかみ、エアアクチュエータボディからアセンブリを引き
抜きま す。
注 記：ピストン/ニードルアセンブリは一体化しており、分解すること
はで きません。
6. ピストン / ニードルアセンブリからピ ストンOリング を外します。
7. エアアクチュエータボディの内 壁 を清 掃します。
8. ピストンOリングにNye Lubricant #865ジェル（P/N 7014917
基本メンテナンス キットに同梱）を塗布し、Oリングを付け直しま
す。
9. 分解と逆の手順でバルブを組み立て直し、Uカップシールが適切な
位置 にあることを確認します。
10. ストローク基準リングを目的のストローク位置に固定します。また
は、14 ページの「バルブストロークのキャリブレーション」に進み、
ストローク制御のキャリブレーションをやり直します。
ピストン戻 しスプリング
キャップ
シリンダーボディー
U カップ シ ー ル
ピストンOリング
ピストン/ ニードルアセンブリ
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
17
ビュレットソレノイド
Oリングシール付きハウジ
ング/ 取り付けボルト
BackPackバルブアクチュエータの ビュ
レットソレノイドの 交 換
1. ハウジング/取り付けボルトを緩め、xQR41Vバルブエアアク
チュエータボディからBackPackバルブアクチュエータを取り
外します。
2. BackPackバルブアクチュエータのワイヤーとエアホースにス
パイラルラップを使用している場合は、それも外します。
3. 送気管の接続を外します。
4. ビュレットソレノイドからケーブルコネクタを抜きます（図に ケ
ー ブ ル は あ り ま せ ん ）。
5. ビュレットソレノイドの平坦部にレンチを噛ませ、反時計方向
に 回します。ビュレットソレノイドを 緩 め たら、ソレノイドを引き
抜いて離します。
6. 完全に固定されるまでソレノイドを時計方向に回して、交換用
のビュレットソレノイドを取り付けます。
7. ハウジング/取り付けボルトを締め、ビュレットソレノイドケー
ブルコネクタおよび送気管を再接続します。
バルブアクチュエータハウジングから取り付けネジを完全に取り外さないでください。BackPackとxQR41Vエアアクチュエ
ー タボディの間にあるBackPack取り付けOリングを紛失しないように注意してください。
注意
保守（続き）
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
xQR41V シリーズニードルバルブ
18
交換部品
バルブ 部品
パーツ番号
部品番号 説明
7362489 BackPackおよびストローク調整ノブ付きxQR41Vバルブ
7362488 マウンティングブロックおよびストローク調整ノブ付きxQR41Vバルブ
7361405
Q Rクラスプ
7362525
ニードル / ピストンアッセンブリー
7028737
エア アクチュエ ー タボ ディの U カップ シ ー ル
7361406
シリンダーボディー
7361399
ストロークコントロールノブ付き
調整式キャップ
7361396
BackPackバルブ
アクチュエータ
7361397
マウンティング
ブロック
ノズル（ノードソンEFDの
製品カタログを参照）
7021194
保 持 ナット
7020671
液剤継手
スプリング 式シール
7028727 PTFE
7362507 カーボン充填
PTFE
7361411
90°液剤継手
または
または
7361919
ピストンスプリング (2 パック)
7362528
ピストン O リング (4 パック)
または
二重Oリング
7361407 バイトン
7361408 EPR
7361409 シリコン

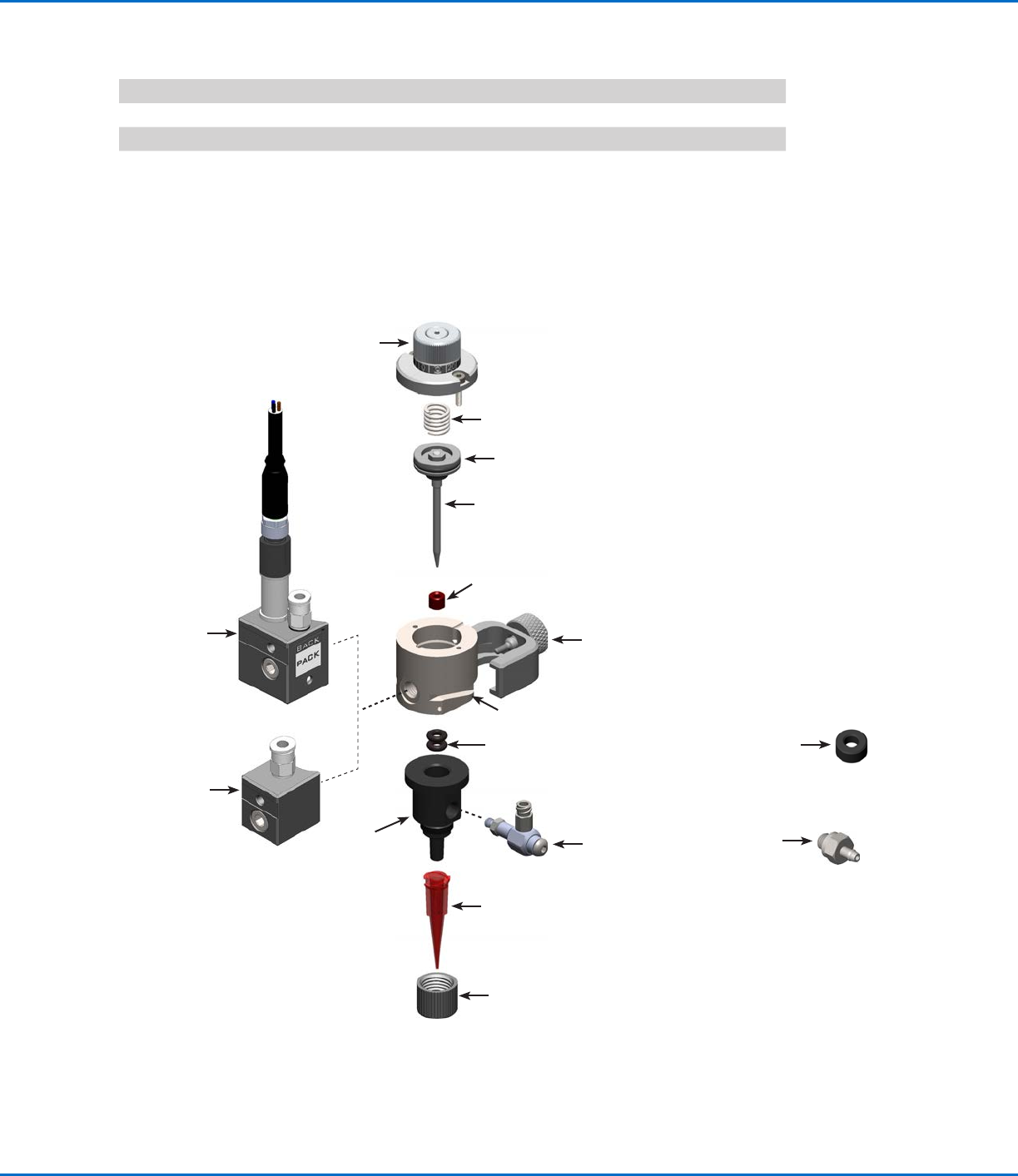

xQR41Vバルブ交換部品（図は二重Oリング付きバルブ）
7363657
液 剤ボディ
