SP18P-L
安装手册
Page 1-1
1.
1.
设置
在本章中对本机的设置方法进行了说明。
请依照本书的说明进行设置。
1.1
设置准备
对设置时的条件及设定方法进行了说明。
1.2
设置步骤
对从安装至水平调试为止的作业顺序进行说明。
1.3
电源、空气源
对向本机供给电源、空气的作业顺序进行说明。
1.4
周边装置和电缆的连接
对主要周边装置连接方法进行了说明。
EJP1A-C-IMA01-A00-00
SP18P-L
安装手册
1.1
设置准备
Page 1-2
1.
1.1
设置准备
1.1.1
设置场所的选择
1.
将机器放置于水平的场所。
2.
基础
安装的基础是需要水平的水泥地面。
确认地基是否有充分的耐久力。
•
地基的耐久力
: 5500 N/m
2
以上
3.
条件
(
但水汽不凝结
)
•
温度
:
10
°
C ~ 35
°
C
•
温差
:
每分钟为
1
°
C
以下
•
湿度
: 25% ~ 75%
4.
其它条件
参照配置图，确保在维护作业时有足够的空间。
1.1.2
配置图
使用由客户准备的配置图，划机器的基准线。
EJP1A-C-IMA01-A01-01
SP18P-L
安装手册
1.1
设置准备
Page 1-3
1D3C-806E
1.1.3
搬运
A)
往载重汽车上装卸时请使用叉车。
(
使用吊车时，需要特殊的吊装工具。请向本公司咨询。
)
B)

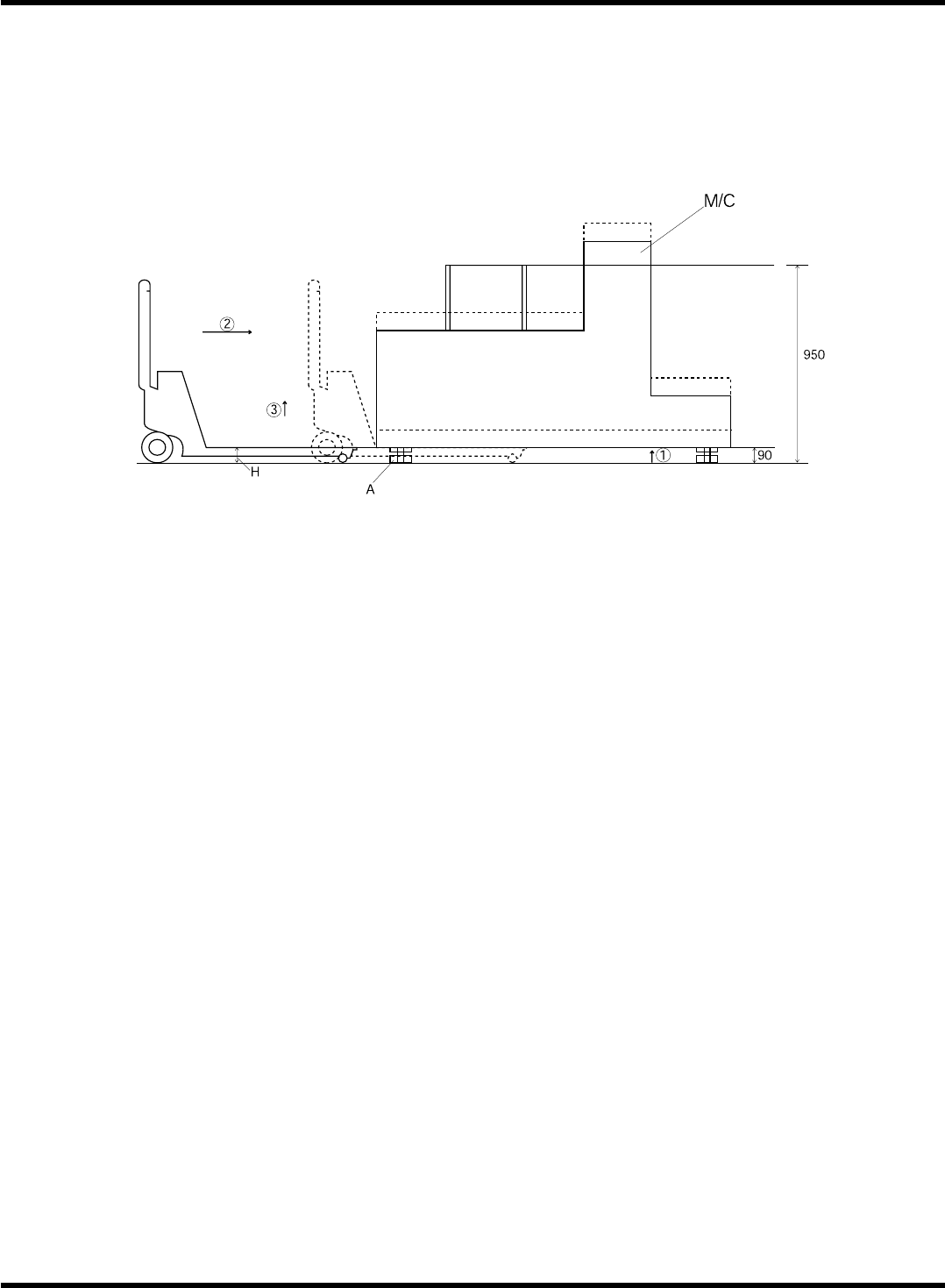

工厂内移动时
基板提升高度
(
单位
: mm)
1.
旋转水平衬垫
(A)
，使机器下表面高于比托盘板台车
(H)
。
2.
把托盘台车插到机器下面。此时,为使货叉的中心与机器的中心相吻合,请把货叉放入机器下
面。
3.
使托盘台车上升，托起机器。
(
请注意托盘台车的最大装载负荷。
)
4.
运送至合适位置。
