SP18P-L 安装手册 1.3 电源、空气源 Page 1-16 1.3.4 可选择的电压等级 1. 切换初级电源电压。 变压器的初级电源电压可变更为如下 电压。 根据供电电源的电压变更 ( 配合 ) 。 1. 200 V 2. 220 V 3. 230 V 4. 240 V 1. AC 200 V → AC 240 V 时 1. 切断电源。 ( 要确认是否已被切断。 ) 2. 使用小铁锁锁上电源开关，然后把钥匙管 理好。 3. 确认…
SP18P-L
安装手册
1.3
电源、空气源
Page 1-15
1.3.3

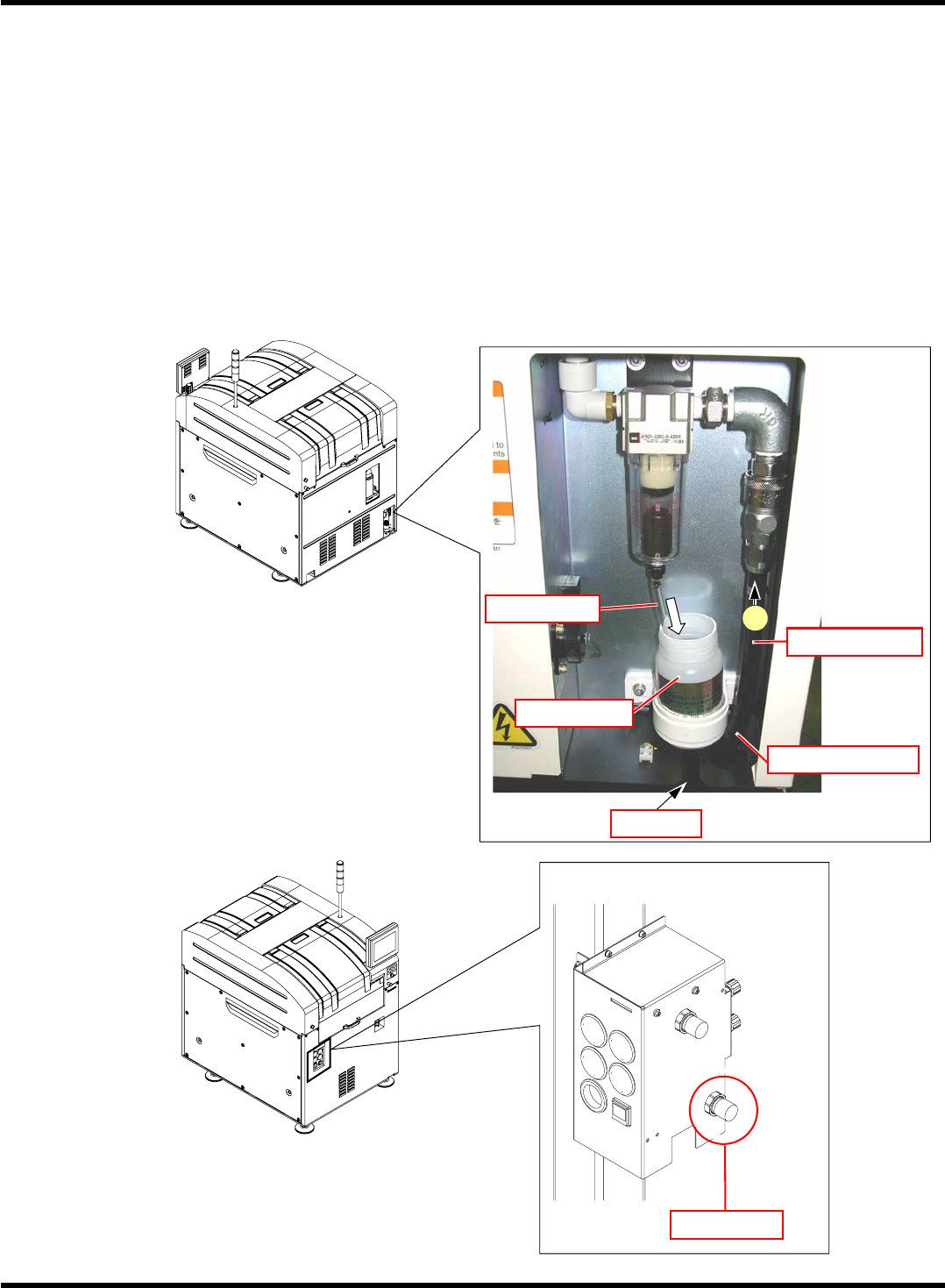

空气源的连接
1.
向图中的
A
部供给压缩空气。
2.
供给经过空气干燥器处理的清扫空气。
气压
: 0.5 MPa
以上、
0.8 MPa
以下
(
连接软管的注入口尺寸为
3/8)
完成空气供给后，使用调节器将气压调至
0.5 MPa ~ 0.55 MPa
。
空气供给量为每分
30 L
以上。
3.
排水容器的设置
拆卸排水容器的盖，然后设置。
将排水管插入排水容器。
将溶剂排水软管插入排水容器中。
EJP1A-C-IMA01-A01-02
EJP1A-AA
调整气压
EJP1A-814E
调节器旋钮
EJP1A-AB
EJP1A-041P
A
空气软管
( 5 m )
初级空气
排水管
排水容器
初级空气供给侧
SP18P-L
安装手册
1.3
电源、空气源
Page 1-16

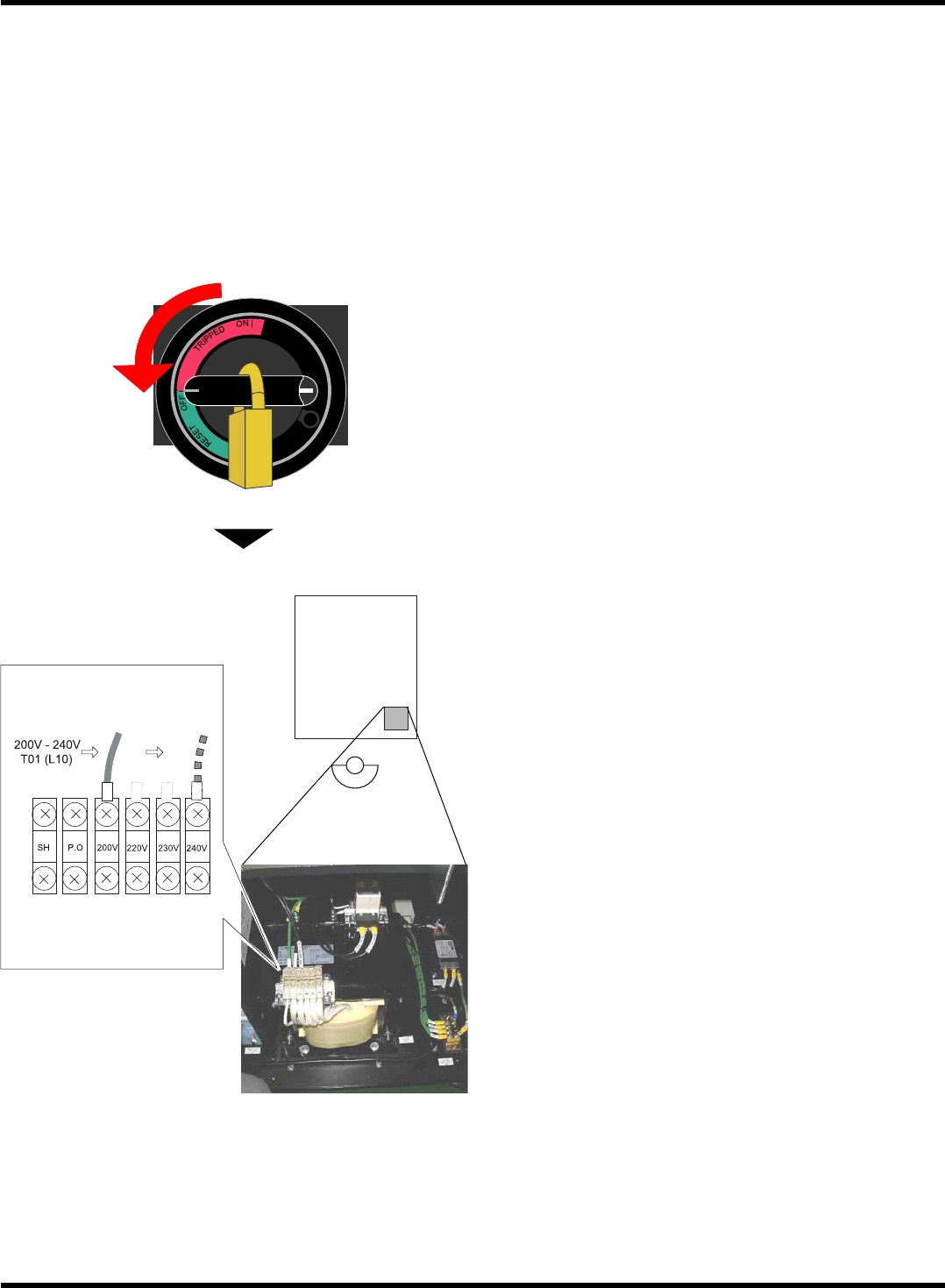

1.3.4
可选择的电压等级
1.
切换初级电源电压。
变压器的初级电源电压可变更为如下电压。
根据供电电源的电压变更
(
配合
)
。
1. 200 V 2. 220 V 3. 230 V 4. 240 V
1. AC 200 V
→
AC 240 V
时
1.
切断电源。
(
要确认是否已被切断。
)
2.
使用小铁锁锁上电源开关，然后把钥匙管
理好。
3.
确认工厂的供电电压。
4.
把变压器
(-T01)
的线缆
(200 ~ 240 V
T01 (L10))
更换为以下分支电压。
设定拧紧扭矩为
1.5 N•m ~ 1.8 N•m
。
5.
将「
200 ~ 240 V T01 (L10)
」电缆从
「
200 V
」接换到「
240 V
」端子。
(
图
1)
EJP1A-C-IMA01-A01-03
EJP1A-810E
EJP1A-035P
EJP1A-806E
(图 1)
SP18P-L
安装手册
1.3 电源、空气源
Page 1-17

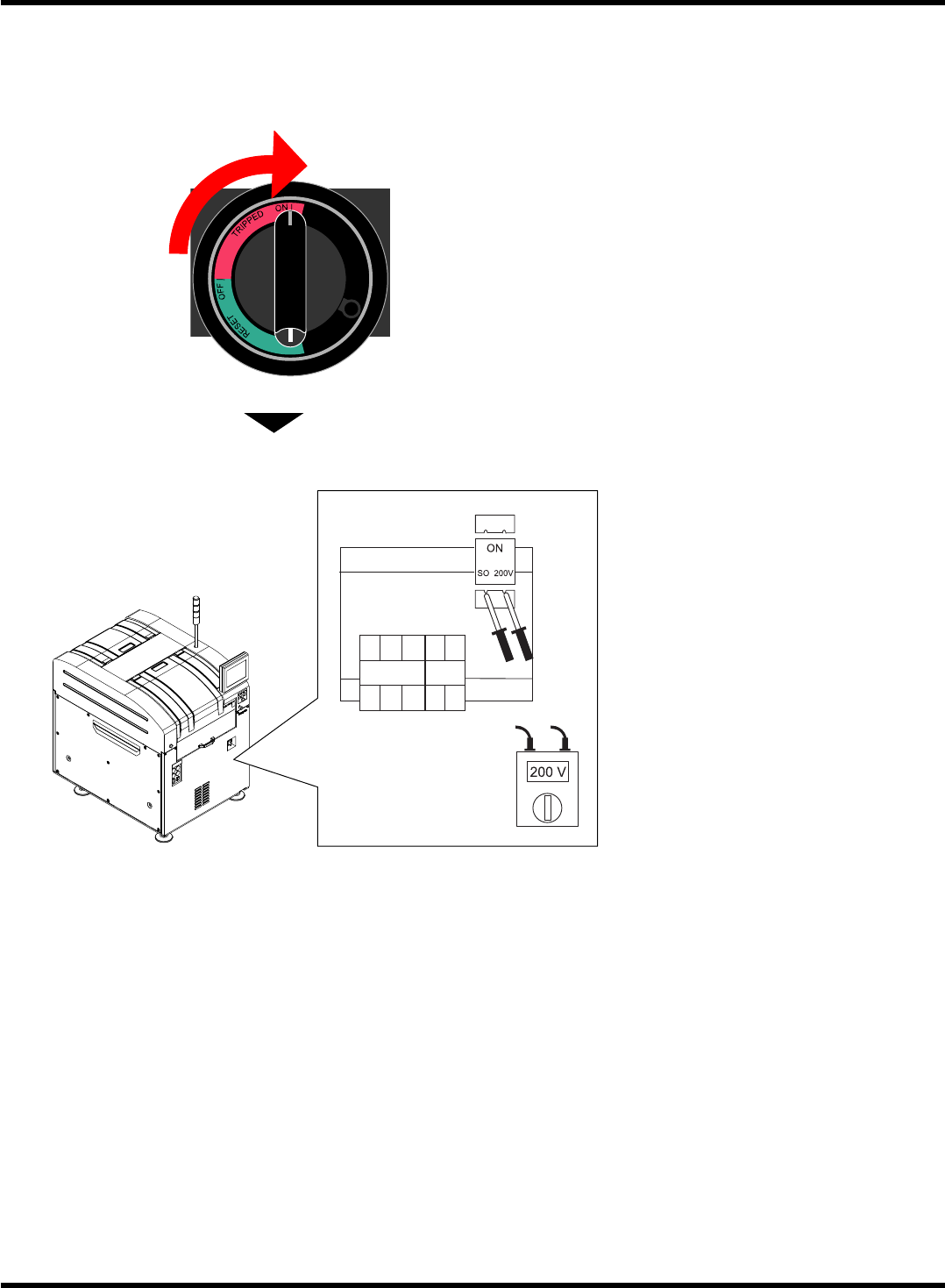

1.3.5
确认电源、空气源的连接
配线、连接作业完了后，请按照如下顺序确认连接是否正确。
1.
请确认变压器的次级电压是否为
AC 200 V
10 V
。
1.
将电源处于
ON ( I )
。
2.
按照左图所示，确认变压器的次级电源的
电压。
EJP1A-AA
EJP1A-808E
EJP1A-C-IMA01-A01-03
