SP18P-L 安装手册 1.2 设置步骤 Page 1-6 1.2.3 调整正确的水平位置 (1) 如下图所示位置安装水平仪 (0.02 mm/m ) ，用调整螺栓调整至 1 刻度 (0.02 mm/ m) 以下。调 整后，拧紧锁紧螺母对其固定。 ( 进行 X, Y 方向的调整 ) Y 轴电机 水平仪 • 设置位置如图所示 (Y 轴滚珠丝杠支撑侧 ) X, Y 方向各设置 2 个 水平仪的设置位置 (2) 拧紧锁定螺母并固定。 ( 固…
SP18P-L
安装手册
1.2
设置步骤
Page 1-5
1.2.2
固定配件
(
红色
)
的拆卸
为保证基板升降机部、识别装置、刮板头部在本机搬运中保持固定，用固定配件
(
红色
)
固定。在
启动机器时，拆卸如下图所示的所有固定配件。
请妥善保管卸下的固定配件。
识别装置
EJP1A-428E
EJP1A-AA
基板定位升降机
刮板头
EJP1A-480E
EJP1A-436E
EJP1A-C-IMA01-A01-02
固定配件
固定配件
固定配件
(
位于两端
)
SP18P-L
安装手册
1.2
设置步骤
Page 1-6
1.2.3
调整正确的水平位置
(1)
如下图所示位置安装水平仪
(0.02 mm/m)
，用调整螺栓调整至
1
刻度
(0.02 mm/m)
以下。调
整后，拧紧锁紧螺母对其固定。
(
进行
X, Y
方向的调整
)
Y
轴电机
水平仪
•
设置位置如图所示
(Y
轴滚珠丝杠支撑侧
)
X, Y
方向各设置
2
个
水平仪的设置位置
(2)
拧紧锁定螺母并固定。
(
固定后需确定为
1
刻度以下
)
通知
∗
我们推荐安装后以半年一次左右的频度确认水平位置。
EJP1A-C-IMA01-A01-01
EJP1A-812E
EJP1A-433E
水平衬垫
EJP1A-101E
锁定螺母
调整螺栓
SP18P-L
安装手册
1.2
设置步骤
Page 1-7

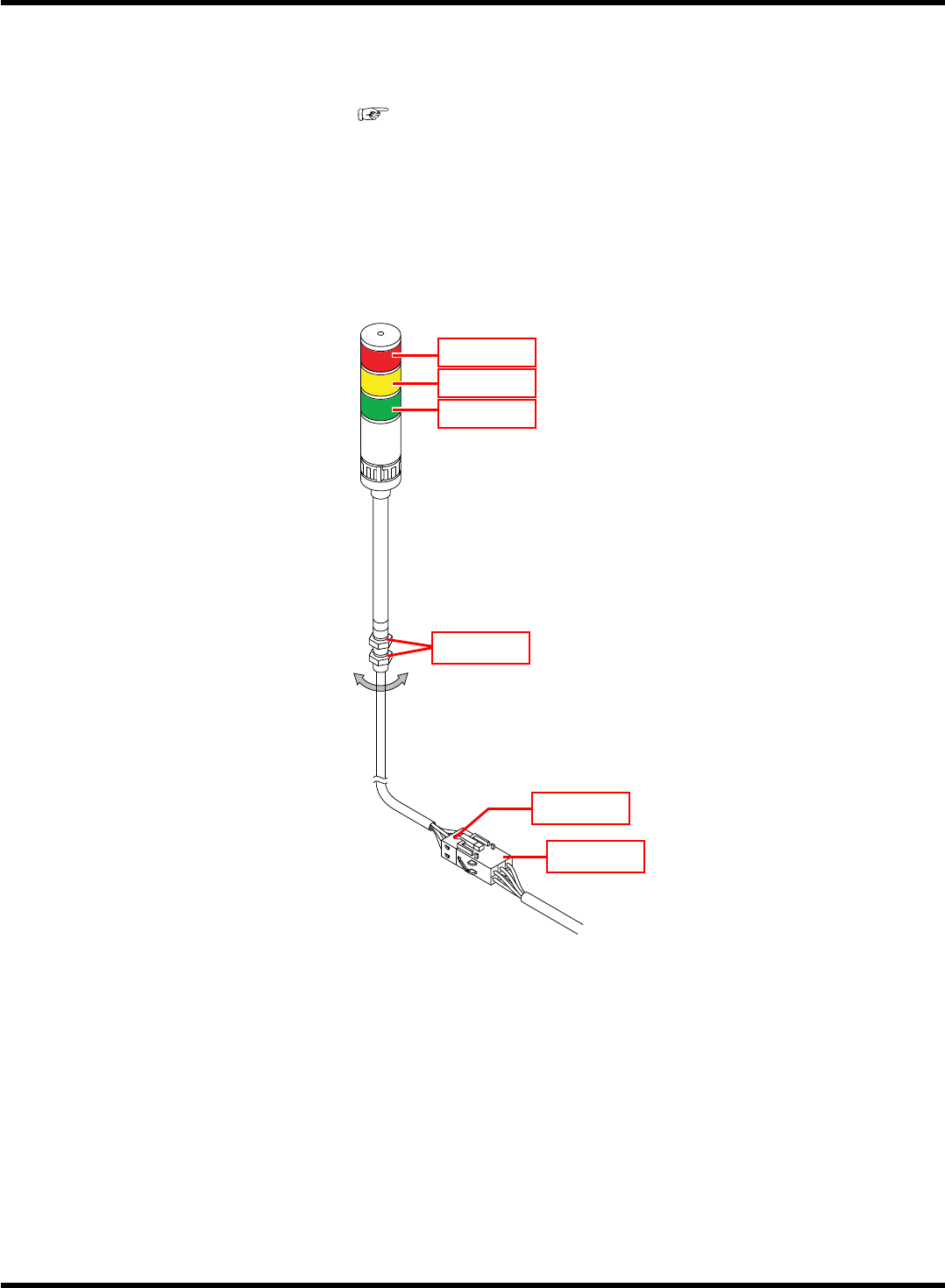

1.2.4
状况显示灯
(
信号塔
)
的安装
按照如下顺序安装状况显示灯
(
信号塔
)
。
关于线路规格，请参照
“1.4.1 SMEMA
接口
”
连接信号电缆。
1.
将状况显示灯
(
信号塔
)
安装在主体上。
从盖的内侧拧紧六角螺母，固定。
2.
连接状况显示灯
(
信号塔
)
信号用电缆。
把电缆头部的插头插入到本体上的插座上，用金属固定。
EJP1A-C-IMA01-A01-00
EJP1A-102E
六角螺母
插头
插座
红
黄
绿
