SP18P-L
安装手册
1.1
设置准备
Page 1-3
1D3C-806E
1.1.3
搬运
A)
往载重汽车上装卸时请使用叉车。
(
使用吊车时，需要特殊的吊装工具。请向本公司咨询。
)
B)
工厂内移动时
基板提升高度
(
单位
: mm)
1.
旋转水平衬垫
(A)
，使机器下表面高于比托盘板台车
(H)
。
2.
把托盘台车插到机器下面。此时,为使货叉的中心与机器的中心相吻合,请把货叉放入机器下
面。
3.
使托盘台车上升，托起机器。
(
请注意托盘台车的最大装载负荷。
)
4.
运送至合适位置。
EJP1A-C-IMA01-A01-00
SP18P-L
安装手册
1.2
设置步骤
Page 1-4
1.2
设置步骤
要求
有关机器的设置请按照专业人员的指示进行。
在此对其设置步骤进行了简要的说明。
有关再配置请与服务中心联系。

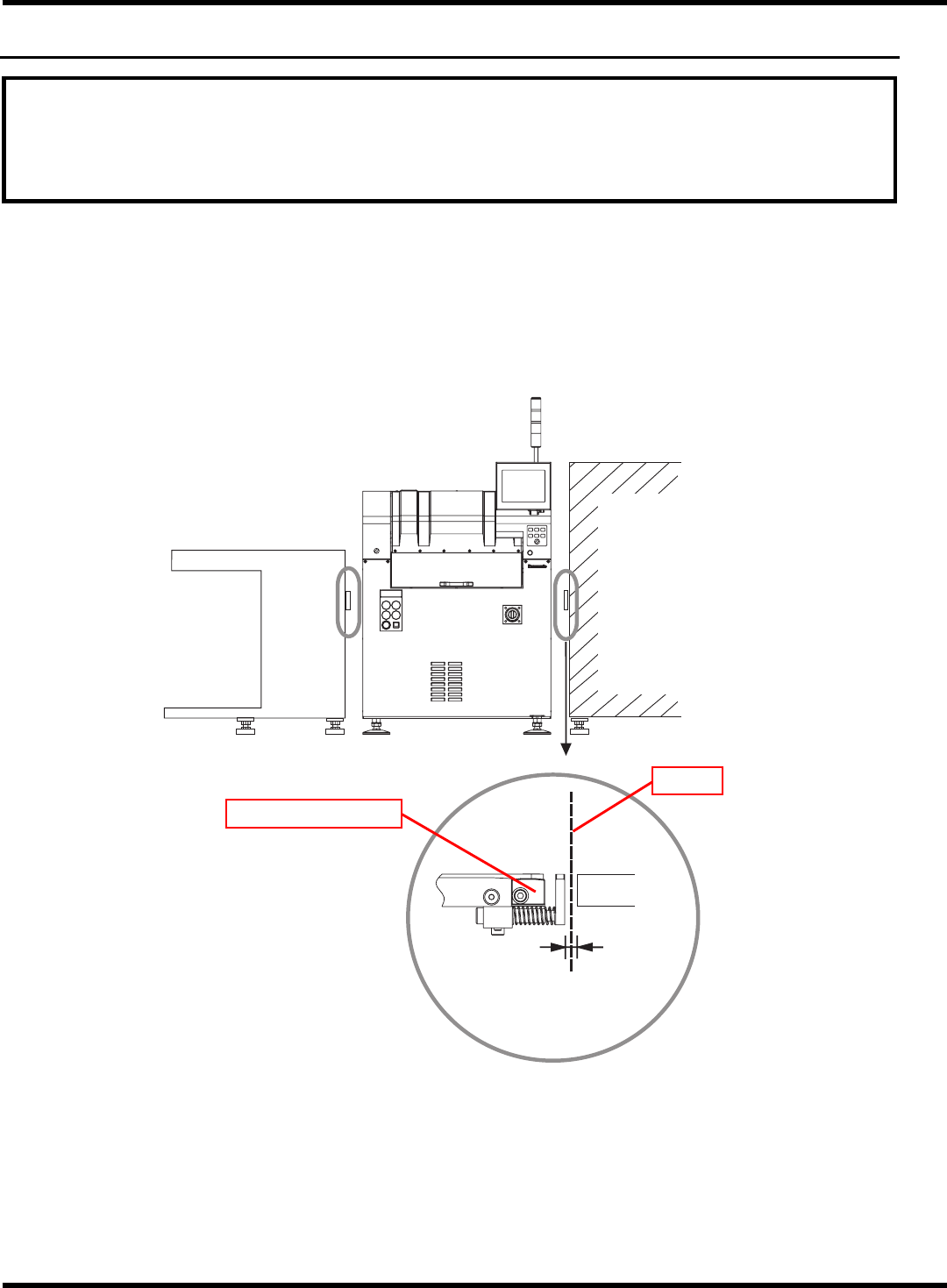

1.2.1
机器安装
沿基准线安装机器。在前工序和下一工序之间为使基板能顺畅搬运，对机器的位置进行调整。
(
方向及搬送高度要与基准的机器相一致。出厂时的传送带位置是在原点固定的。请在拆卸固
定配件前安装。
)
请调整位置，以使相邻接机器的传送带间隔处于
5 mm
以上
8 mm
以下的范围内。
投入电源后，通过搬送位置的调整功能可调整与前后各传送带之间的位置。但是，调整量越
多，基板交换时间越长。
EJP1A-C-IMA01-A01-00
EJP1A-809E
传送带间隔
5 mm ~ 8 mm
以下
基板交接导轨部
盖
SP18P-L
安装手册
1.2
设置步骤
Page 1-5

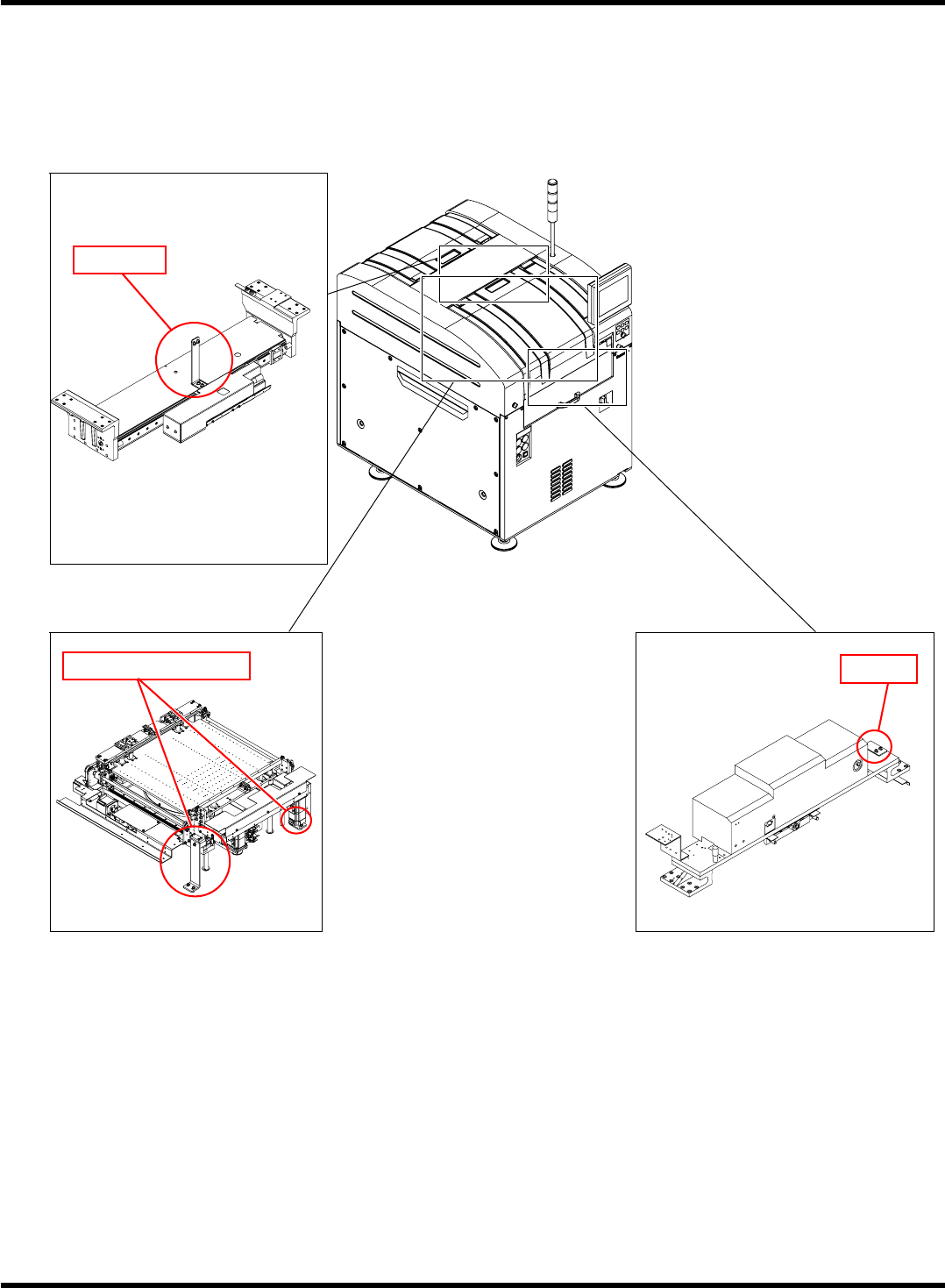

1.2.2
固定配件
(
红色
)
的拆卸
为保证基板升降机部、识别装置、刮板头部在本机搬运中保持固定，用固定配件
(
红色
)
固定。在
启动机器时，拆卸如下图所示的所有固定配件。
请妥善保管卸下的固定配件。
识别装置
EJP1A-428E
EJP1A-AA
基板定位升降机
刮板头
EJP1A-480E
EJP1A-436E
EJP1A-C-IMA01-A01-02
固定配件
固定配件
固定配件
(
位于两端
)
