SP18P-L 安装手册 1.2 设置步骤 Page 1-7 1.2.4 状况显示灯 ( 信号塔 ) 的安装 按照如下顺序安装状况显示灯 ( 信号塔 ) 。 关于线路规格，请参照 “1.4.1 SMEMA 接口 ” 连接信号电缆。 1. 将状况显示灯 ( 信号塔 ) 安装在主体上。 从盖的内侧拧紧六角螺母，固定。 2. 连接状况显示灯 ( 信号塔 ) 信号用电缆。 把电缆头部的插头插入到本体上的插座上，用金属固定。 EJP1A-C-IM…
SP18P-L
安装手册
1.2
设置步骤
Page 1-6
1.2.3
调整正确的水平位置
(1)
如下图所示位置安装水平仪
(0.02 mm/m)
，用调整螺栓调整至
1
刻度
(0.02 mm/m)
以下。调
整后，拧紧锁紧螺母对其固定。
(
进行
X, Y
方向的调整
)
Y
轴电机
水平仪
•
设置位置如图所示
(Y
轴滚珠丝杠支撑侧
)
X, Y
方向各设置
2
个
水平仪的设置位置
(2)
拧紧锁定螺母并固定。
(
固定后需确定为
1
刻度以下
)
通知
∗
我们推荐安装后以半年一次左右的频度确认水平位置。
EJP1A-C-IMA01-A01-01
EJP1A-812E
EJP1A-433E
水平衬垫
EJP1A-101E
锁定螺母
调整螺栓
SP18P-L
安装手册
1.2
设置步骤
Page 1-7
1.2.4
状况显示灯
(
信号塔
)
的安装
按照如下顺序安装状况显示灯
(
信号塔
)
。
关于线路规格，请参照
“1.4.1 SMEMA
接口
”
连接信号电缆。
1.
将状况显示灯
(
信号塔
)
安装在主体上。
从盖的内侧拧紧六角螺母，固定。
2.
连接状况显示灯
(
信号塔
)
信号用电缆。
把电缆头部的插头插入到本体上的插座上，用金属固定。
EJP1A-C-IMA01-A01-00
EJP1A-102E
六角螺母
插头
插座
红
黄
绿
SP18P-L
安装手册
1.2
设置步骤
Page 1-8
1.2.5

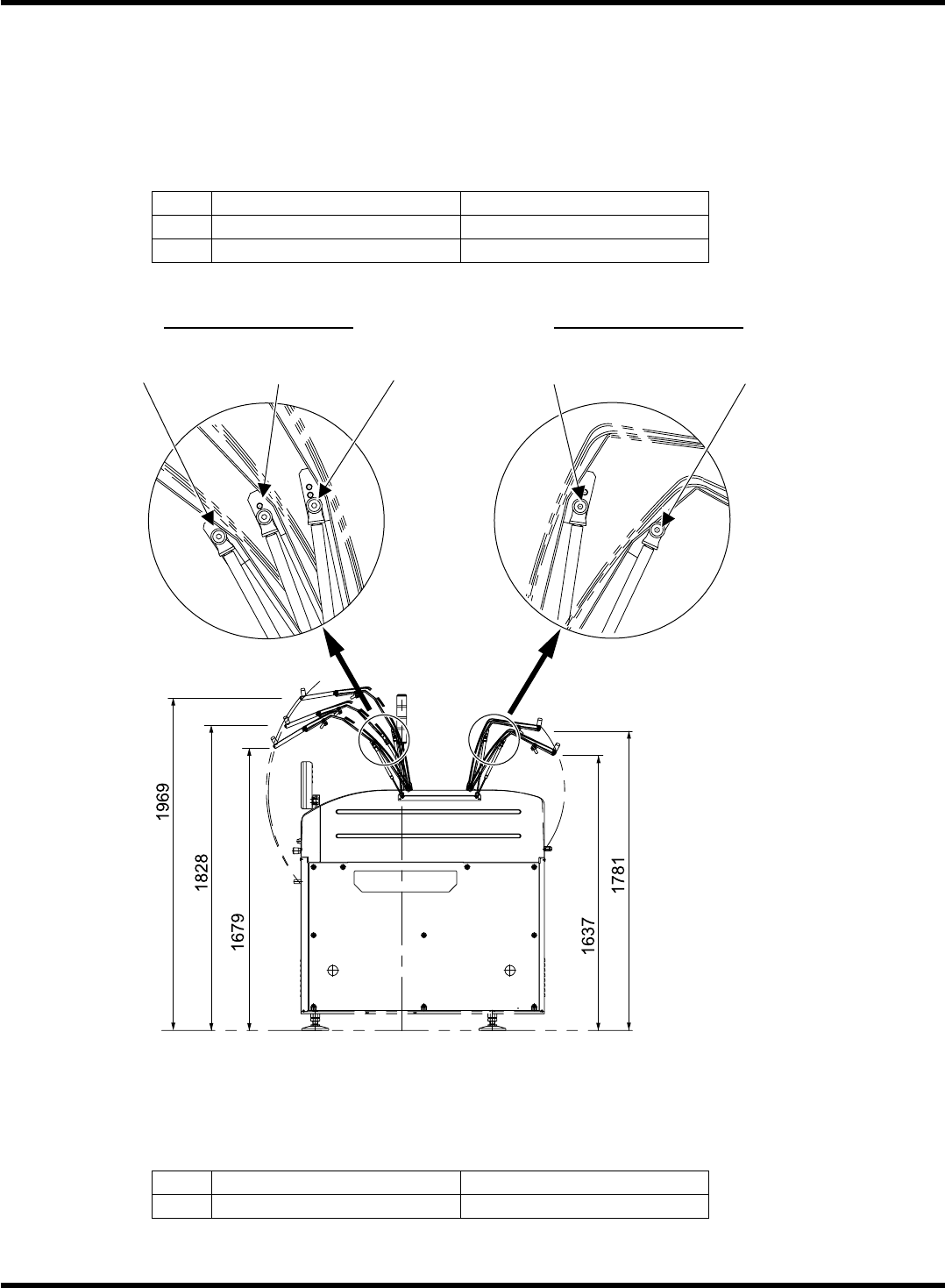

安全盖高度调整
前面安全盖的开位置可调节
2
个不同高度。
可通过调整开闭盖侧的调节器位置来变更高度。
∗
出厂时，前面安全盖的高度已设定为
‘
中
’
。
(
参考
)
安全盖，高度
(
单位
: mm)
前面安全盖
后面安全盖
‘
高
’
1970 -
‘
中
’
1830 1780
前面调节器安装位置
后面调节器安装位置
个别对应
(‘
低
’)
∗
1
‘
中
’ ‘
高
’ ‘
中
’
个别对应
(‘
低
’)
∗
1
EJP1A-967E
∗
1:
按个别对应可在低位置进行变更。有必要变更调节器。
(
参考
)
安全盖，高度
(
单位
: mm)
前面安全盖
后面安全盖
‘
低
’
1680 1640
EJP1A-C-IMA01-A01-02
