SP18P-L 安装手册 1.4 周边装置和电缆的连接 Page 1-25 3. 在丝网印刷机主体上安装空气箱并用导管将空气箱与空气温度调节装置连接起来。 ∗ 导管，左右哪一侧都可以安装。 安装在左侧 安装在右侧 EJP1A-819E EJP1A-820E 要求 温度传感器请安装在导管的相同侧上。 安装在左侧 ( 后面图 ) 安装在右侧 ( 后面图 ) EJP1A-833E EJP1A-834E 要求 为使本机和空气温度调节装置之间的外…
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-24
在本机的右侧设置空气温度调节装置时
(
安装在导管右侧
)
EJP1A-820E
温度传感器的安装
EJP1A-828E
用
2
根
M4
螺栓将温度传感器安装在如左图所
示的位置。
温度传感器电缆的配线
(
后面
)
EJP1A-059P
如照片所示，请在金属板的背面配线。
请勿通过管道内部。
EJP1A-060P
EJP1A-832E
如照片所示，从金属板背面使电缆竖立的状态
下，将电缆固定在金属板背面。
EJP1A-C-IMA01-A01-02
温度传感器
电缆插入位置
(
后面下部
)
电缆配线
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-25
3.
在丝网印刷机主体上安装空气箱并用导管将空气箱与空气温度调节装置连接起来。
∗
导管，左右哪一侧都可以安装。
安装在左侧
安装在右侧
EJP1A-819E
EJP1A-820E
要求
温度传感器请安装在导管的相同侧上。
安装在左侧
(
后面图
)
安装在右侧
(
后面图
)
EJP1A-833E
EJP1A-834E
要求
为使本机和空气温度调节装置之间的外部配线不要成为地板配线，请在本机内部调整
温度传感器电缆的长度。
EJP1A-C-IMA01-A01-01
空气箱
导管
空气温度调节装置
调整温度传感器电缆的长度，以使其不要接触到地板。
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-26
EJP1A-803E

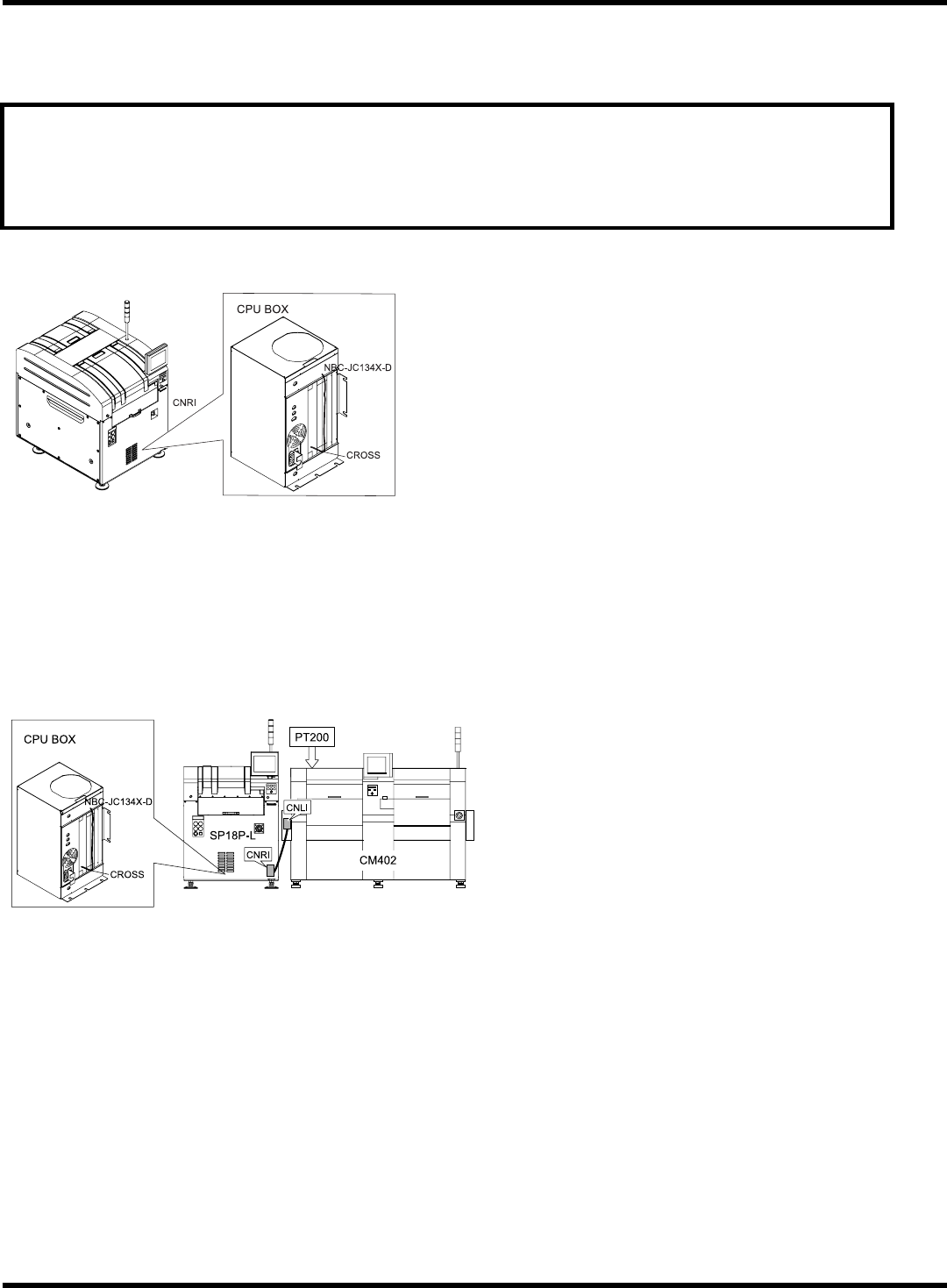

1.4.3 PT200
以太网电缆
(
选购件
)
连接方法
SP18P-L
未配置
HUB
。请按下述方法连接
PT200
以太电缆。
要求
请将
LAN
、
CNRI
、
CNLI
限制在
PT
系统及机械之间的通信。
未使用的端口请不要连接在公用电话交换回路网
(PSTN)
、局域网
(LAN)
及连接在类
似网络上的其它任何装置。
A)
单体设置时
1.
将标有
CROSS
的电缆接到
CPU
板
:
连接
到
NBC-JC134X-D
的
LAN
。
2.
将
PT200
以太网电缆连接到机器右端的
CNRI
上。
B)
左
→
右流向时
1.
将标有
CROSS
的电缆接到
CPU
板
:
连接
到
NBC-JC134X-D
的
LAN
。
2.
连接后工序机器左侧的连接器
CNLI
和
SP
主体右侧的连接器
CNRI
。
EJP1A-C-IMA01-A01-02
EJP1A-802E
