SP18P-L
安装手册
1.3 电源、空气源
Page 1-17
1.3.5
确认电源、空气源的连接
配线、连接作业完了后，请按照如下顺序确认连接是否正确。
1.
请确认变压器的次级电压是否为
AC 200 V
10 V
。
1.
将电源处于
ON ( I )
。
2.
按照左图所示，确认变压器的次级电源的
电压。
EJP1A-AA
EJP1A-808E
EJP1A-C-IMA01-A01-03
SP18P-L
安装手册
1.3
电源、空气源
Page 1-18
2.
重新贴上供电电压显示标牌。
1.
变压器可以变更为以下电压。
1. 200 V 2. 220 V 3. 230 V 4. 240 V
下图的标牌显示向设备主机供电电源电压。
在供电电源电压变更时，请重新粘贴新的供电电压显示标牌。
另外，此时请根据供电电源电压，将供电电压显示标牌上的数值对准
T
。
∗ 在重新粘贴标牌时，请订购新的标牌。
另外，请将粘贴面的粘接剂用酒精之类擦拭干净。
供电电压显示标牌粘贴位置
1.3.6
搬送确认
请确认前后工序和基板搬送能否顺利。
1.
进行原点复归。
2.
输入要搬送的基板宽度，然后调整宽度。
(
也请调节前后工序的传送带宽度。
)
3.
请在传送带之间进行基板的放入和取出，并确认基板移动动作是否顺利。
基板移动动作不顺利时
步骤
A:
微调设备安装位置。
步骤
B:
在机器参数菜单→其它偏移量
(
画面
)
上输入
基板搬入位置偏移量
基板搬出位置偏移量
的数值。
请在机器调整菜单→基板搬送
(
画面
)
上确认。
(
画面
) (
画面
)
EJP1A-Mp-0007
EJP1A-Ma-0003
EJP1A-C-IMA01-A01-01
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-19
1.4
周边装置和电缆的连接
1.4.1 SMEMA
接口
A)
线路连接电缆
线路规格的机器需要线路信号电缆。
连接线路电缆。
1.
线路信号规格
概要
通过
1

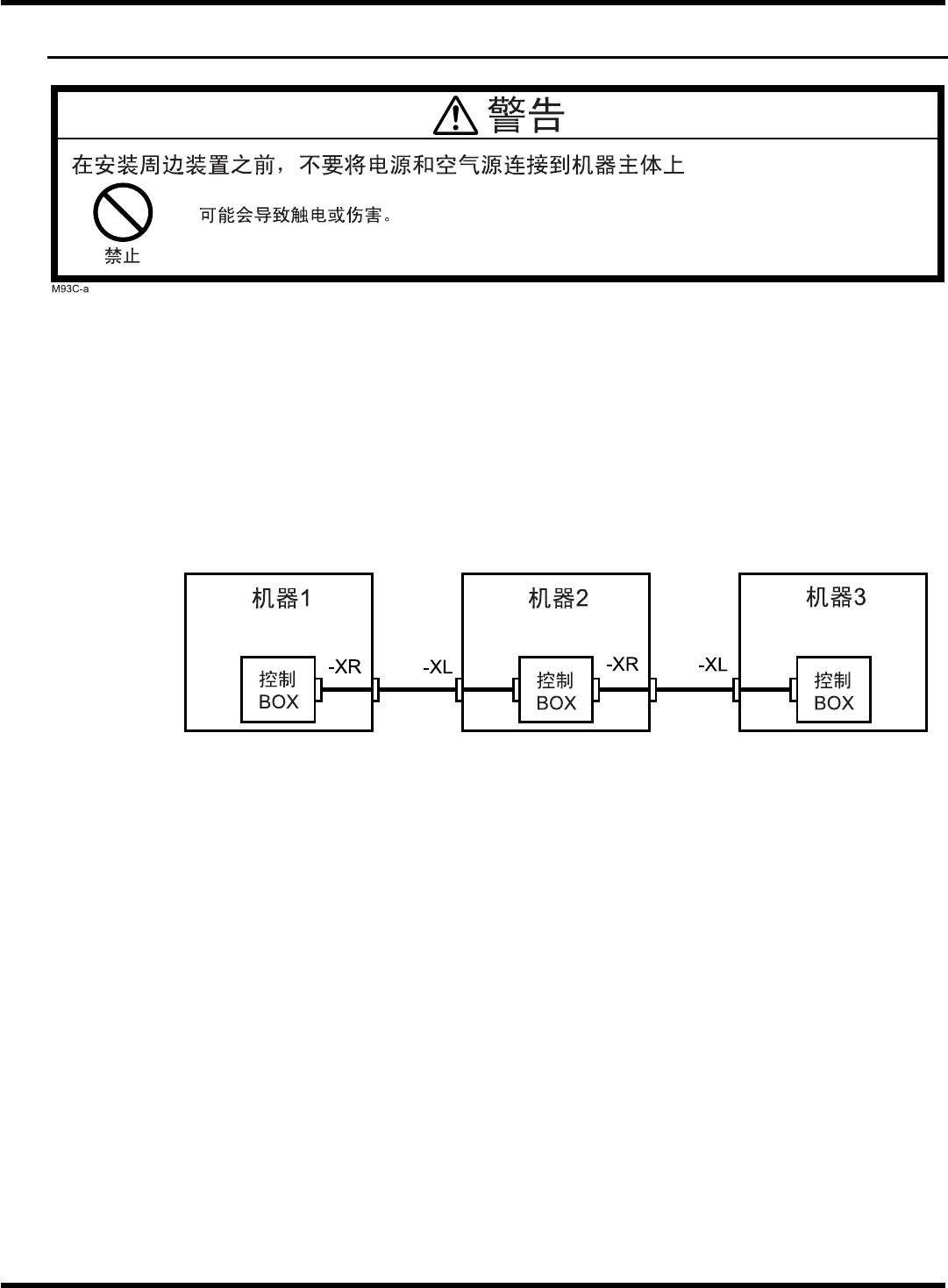

根电缆连接各机器间前后工序之间的基板传送信号。
SP18P-L
的线路化连接规格以
SMEMA
接口为标准。
1D3C-807C
EJP1A-C-IMA01-A01-01
