SP18P-L 安装手册 1.3 电源、空气源 Page 1-10 供给电压表示标牌粘贴位置 EJP1A-C-IMA01-A01-02 供给电压表示标牌
SP18P-L
安装手册
1.3
电源、空气源
Page 1-9
1.3
电源、空气源
1.3.1
电源连接前的确认
1.
推荐使用
3
芯电缆
(AWG#12
、
3.5 mm
2
以上
)
连接电源。
∗
不附带电源电缆。
2.

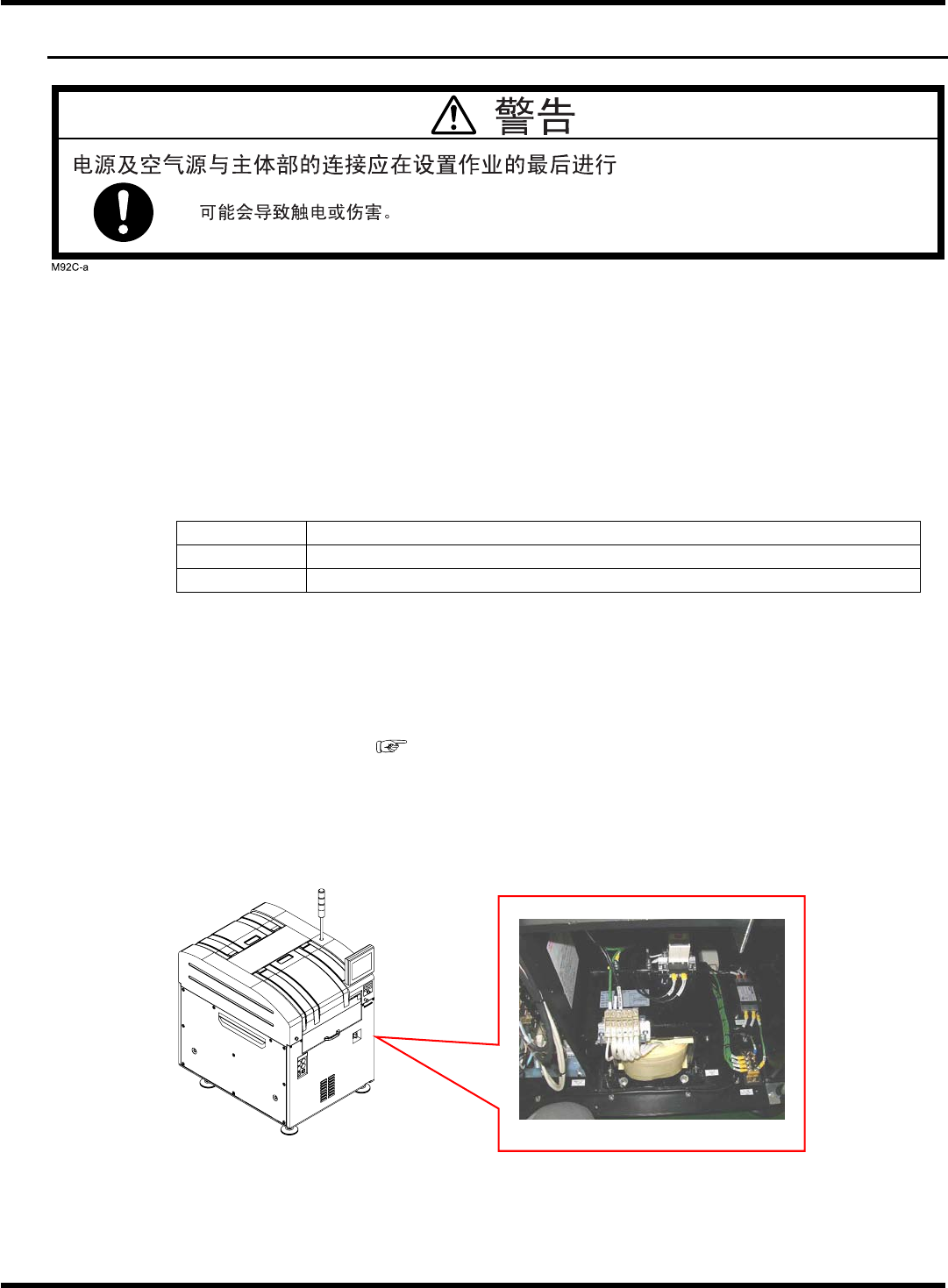

供电之前请确认以下条件。
供给电源
单相
AC 200 V
±
10 V, AC 220 V
±
10 V, AC 230 V
±
10 V, AC 240 V
±
10 V
频率
50/60 Hz
±
5 %
额定容量
1.4 kVA
3.
从本公司出货时的变压器电压被设定为与顾客洽谈好的设定值。确认本机器的变压器
电源分支电压、以及贴在本机器上的供电电压标牌上所标明的电压是否都与工厂的供
电电压设定一致。
∗
在变更电压时，请参照
“1.3.4
可选择的电压等级
”
。
变压器电源分支
例
: AC 200 V
的情况
EJP1A-C-IMA01-A01-02
EJP1A
-
AA
EJP1A-035P
SP18P-L
安装手册
1.3
电源、空气源
Page 1-10

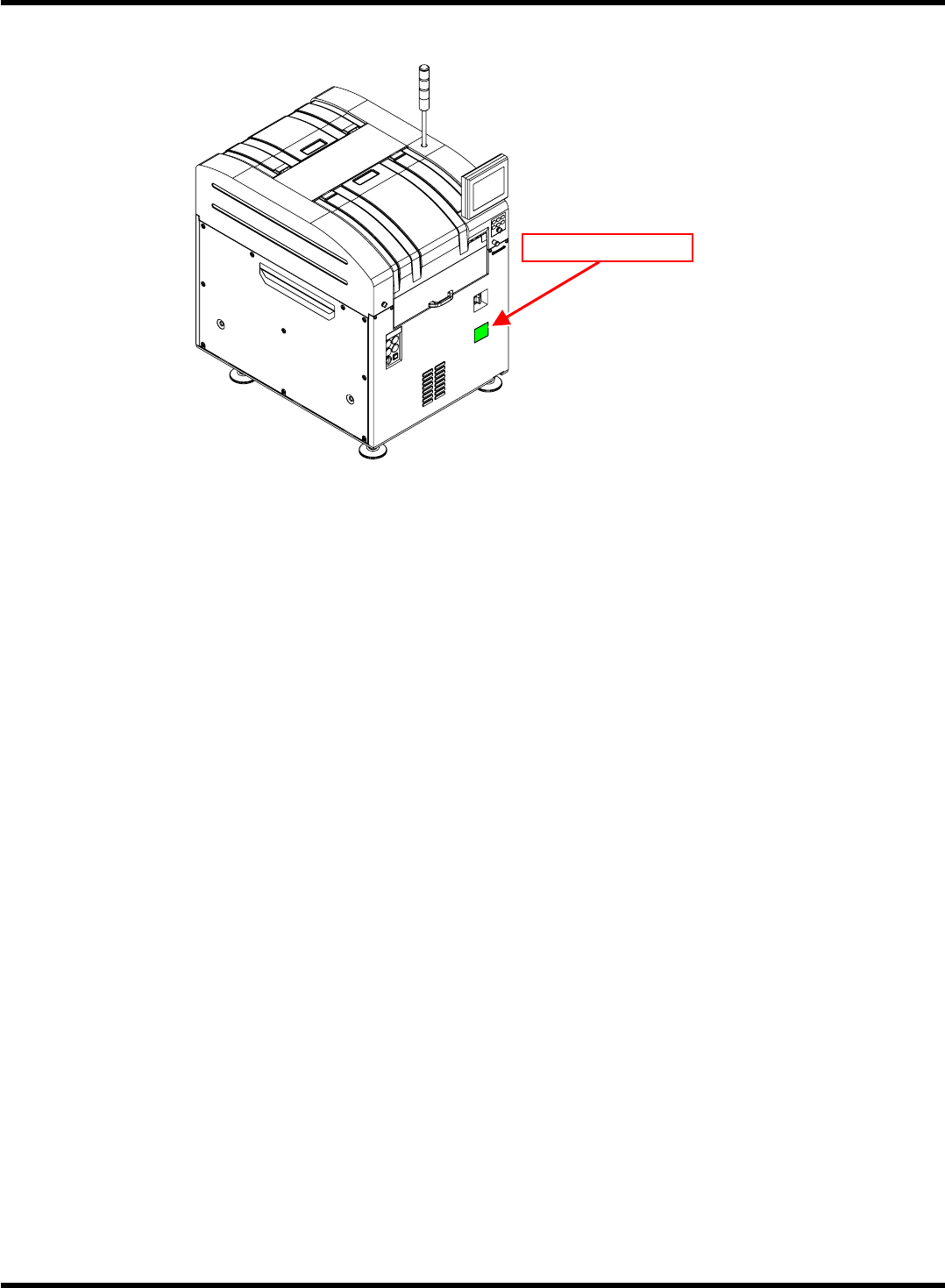

供给电压表示标牌粘贴位置
EJP1A-C-IMA01-A01-02
供给电压表示标牌
SP18P-L
安装手册
1.3
电源、空气源
Page 1-11
1.3.2
主电源的连接
要求
关于地线，推荐使用黄色
/
绿色的螺旋状·条纹线。对粗细也请选定与供给电源线相同
的。
进行配线工程时，请务必由持电源连接工程资格者实施。
安装时请按如下顺序进行配线和连接。

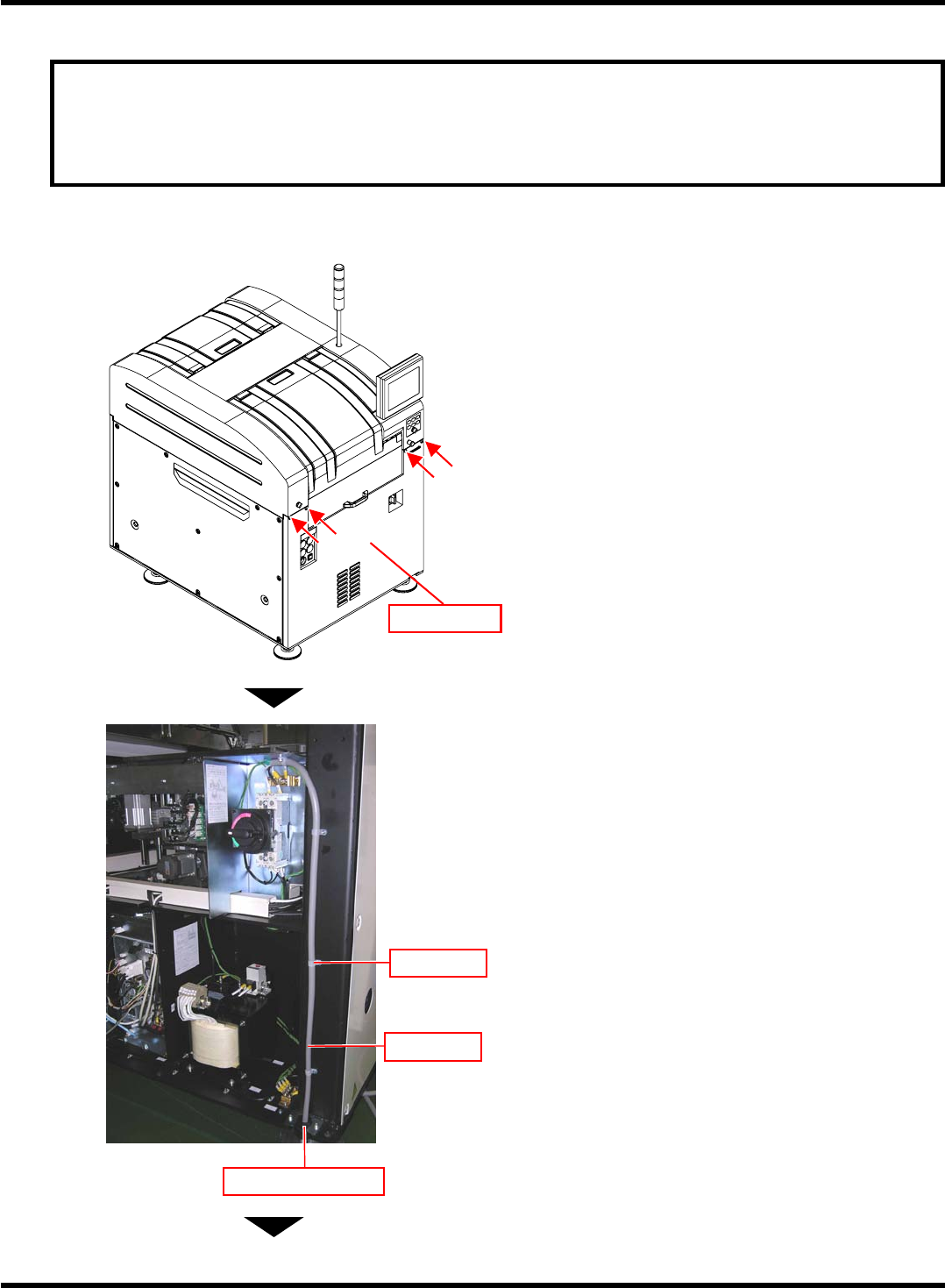

1.
卸下本机正面盖。
•
正面盖有
4
处用螺栓固定。
(
左图箭头所示的部
分
)
2.
将电缆穿过电缆夹。
•
推荐的电缆外形尺寸为
13.5 mm ~ 18.0 mm
。
•
电缆难以通过电缆夹时、按逆时针方向扭转使
之松弛。
3.
使用随附的夹子配电缆。
4.
把电缆夹按顺时针方向扭转，固定电缆。
•
此时，必须用
100 N
绷紧、确认是否切实固定。
下一页
EJP1A-C-IMA01-A01-02
EJP1A-AA
正面盖
EJP1A-037P
电缆夹
电缆
夹子
