SP18P-L 安装手册 1.4 周边装置和电缆的连接 Page 1-24 在本机的右侧设置空气温度调节装 置时 ( 安装在导管右侧 ) EJP1A-820E 温度传感器的安装 EJP1A-828E 用 2 根 M4 螺栓将温度传感器安装在如左 图所 示的位置。 温度传感器电缆的配线 ( 后面 ) EJP1A-059P 如照片所示，请在金属板的背面配线 。 请勿通过管道内部。 EJP1A-060P EJP1A-832E 如照…
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-23
1.4.2
空气温度调节装置
(
选购件
)
的安装
1.
空气温度调节装置的电源连接请参照空气温度调节装置的使用说明书。
∗
电源请用
3
芯电缆连接。
电源供给
:
单相
200 V 50/60 Hz 1.7 kVA
2.
从下图所示的位置将温度传感器电缆放入本机内，并配线。
在本机的左侧设置空气温度调节装置时
(
安装在导管左侧
)
EJP1A-819E
温度传感器的安装
EJP1A-827E
用
2
根
M4
螺栓将温度传感器安装在如左图所
示的位置。
温度传感器电缆的配线
(
后面
)
EJP1A-059P
如照片所示，请在金属板的背面配线。
请勿通过管道内部。
EJP1A-060P
EJP1A-831E
如照片所示，从金属板背面使电缆竖立的状态
下，将电缆固定在金属板背面。
EJP1A-C-IMA01-A01-02
温度传感器
电缆插入位置
(
后面下部
)
电缆配线
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-24
在本机的右侧设置空气温度调节装置时
(
安装在导管右侧
)
EJP1A-820E
温度传感器的安装
EJP1A-828E
用
2
根
M4
螺栓将温度传感器安装在如左图所
示的位置。
温度传感器电缆的配线
(
后面
)
EJP1A-059P
如照片所示，请在金属板的背面配线。
请勿通过管道内部。
EJP1A-060P
EJP1A-832E
如照片所示，从金属板背面使电缆竖立的状态
下，将电缆固定在金属板背面。
EJP1A-C-IMA01-A01-02
温度传感器
电缆插入位置
(
后面下部
)
电缆配线
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-25

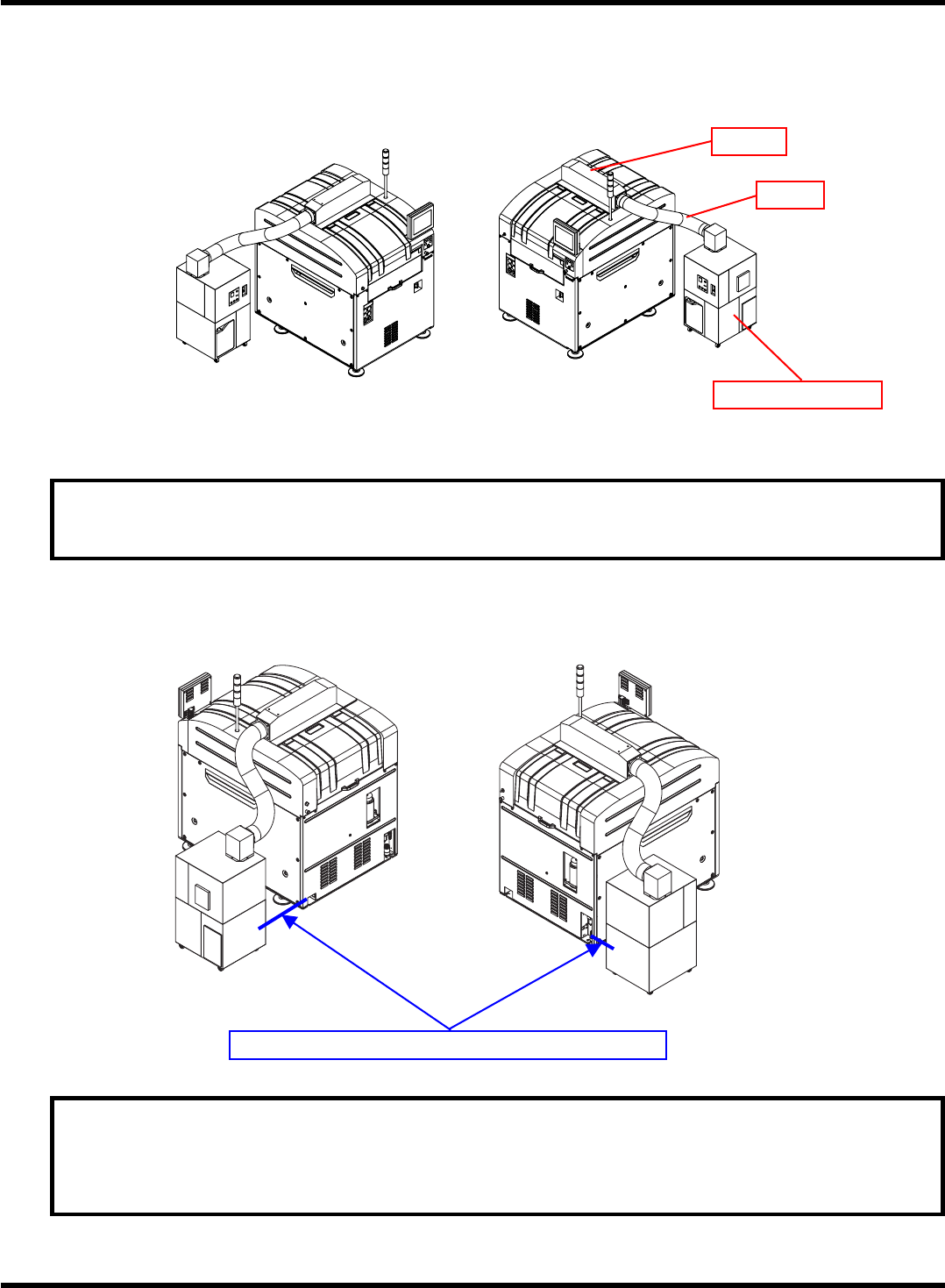

3.
在丝网印刷机主体上安装空气箱并用导管将空气箱与空气温度调节装置连接起来。
∗
导管，左右哪一侧都可以安装。
安装在左侧
安装在右侧
EJP1A-819E
EJP1A-820E
要求
温度传感器请安装在导管的相同侧上。
安装在左侧
(
后面图
)
安装在右侧
(
后面图
)
EJP1A-833E
EJP1A-834E
要求
为使本机和空气温度调节装置之间的外部配线不要成为地板配线，请在本机内部调整
温度传感器电缆的长度。
EJP1A-C-IMA01-A01-01
空气箱
导管
空气温度调节装置
调整温度传感器电缆的长度，以使其不要接触到地板。
