SP18P-L 安装手册 1.4 周边装置和电缆的连接 Page 1-22 EJP1A-801C EJP1A-C-IMA01-A01-01
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-21
3.
电气接口配线图
(SMEMA
接口
)
MACHINE
READY
BOARD
AVAILABLE
12
14
13
10
11
7
9
8
4
6
5
1
3
2
12
14
13
10
11
7
9
8
4
6
5
1
3
2
CONN.1 CONN.2
MACHINE A
(+)
(-)
(+)
(-)
12
14
13
10
11
7
9
8
4
6
5
1
3
2
12
14
13
10
11
7
9
8
4
6
5
1
3
2
CONN.1 CONN.2
MACHINE B
(+)
(-)
(+)
(-)
MACHINE
READY
MACHINE
READY
BOARD
AVAILABLE
BOARD
AVAILABLE
AUXILIARY
INTERFACE
POWER
BOARD
PASS
SHIELD(IF
REQUIRED)
OPTIONAL
OPTIONAL
BOARD
BOARD
4Z4C-809E
EJP1A-C-IMA01-A01-01
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-22
EJP1A-801C
EJP1A-C-IMA01-A01-01
SP18P-L
安装手册
1.4
周边装置和电缆的连接
Page 1-23
1.4.2
空气温度调节装置
(
选购件
)
的安装
1.
空气温度调节装置的电源连接请参照空气温度调节装置的使用说明书。
∗
电源请用
3
芯电缆连接。
电源供给
:
单相
200 V 50/60 Hz 1.7 kVA
2.

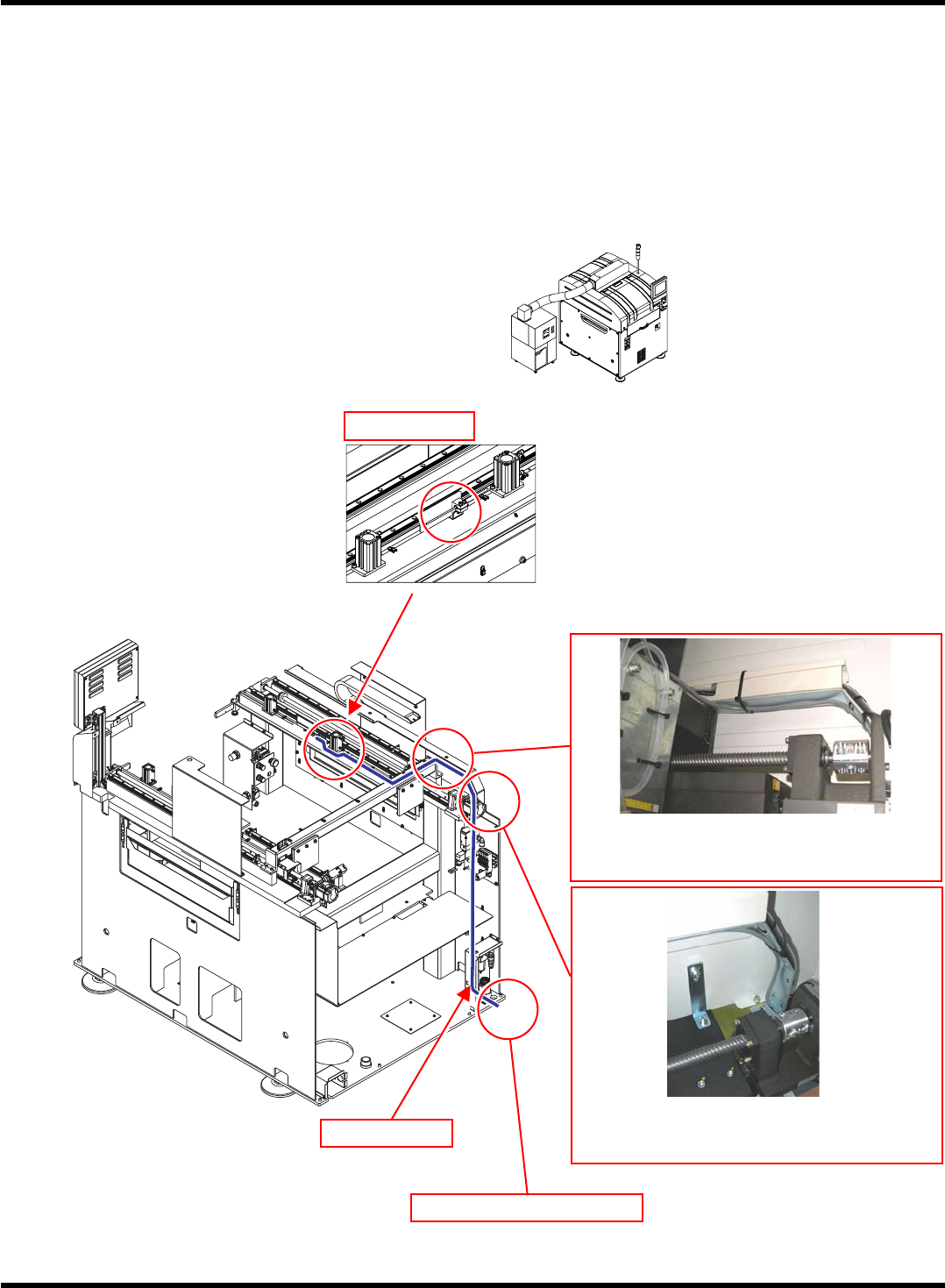

从下图所示的位置将温度传感器电缆放入本机内，并配线。
在本机的左侧设置空气温度调节装置时
(
安装在导管左侧
)
EJP1A-819E
温度传感器的安装
EJP1A-827E
用
2
根
M4
螺栓将温度传感器安装在如左图所
示的位置。
温度传感器电缆的配线
(
后面
)
EJP1A-059P
如照片所示，请在金属板的背面配线。
请勿通过管道内部。
EJP1A-060P
EJP1A-831E
如照片所示，从金属板背面使电缆竖立的状态
下，将电缆固定在金属板背面。
EJP1A-C-IMA01-A01-02
温度传感器
电缆插入位置
(
后面下部
)
电缆配线
