SP18P-L 安装手册 1.3 电源、空气源 Page 1-14 EJP1A-AA EJP1A-826E 5. 使用螺丝刀，将电缆连接到初级断路器。 推荐的连接端子 • 此时， 先连接 PE 线之后、 再按 L1 L2 的顺序 进行连接。 • 将电缆连接到主电源端子台时，请将 拧紧转矩 设定为 0.8 N•m ~ 1.6 N•m 的范围内， 并进行作 业。 制造厂商 : WeidMüller 型号 : H4/17 EJP1A-…
SP18P-L
安装手册
1.3
电源、空气源
Page 1-13
当装有欧洲专用终端时
(
选购件
)

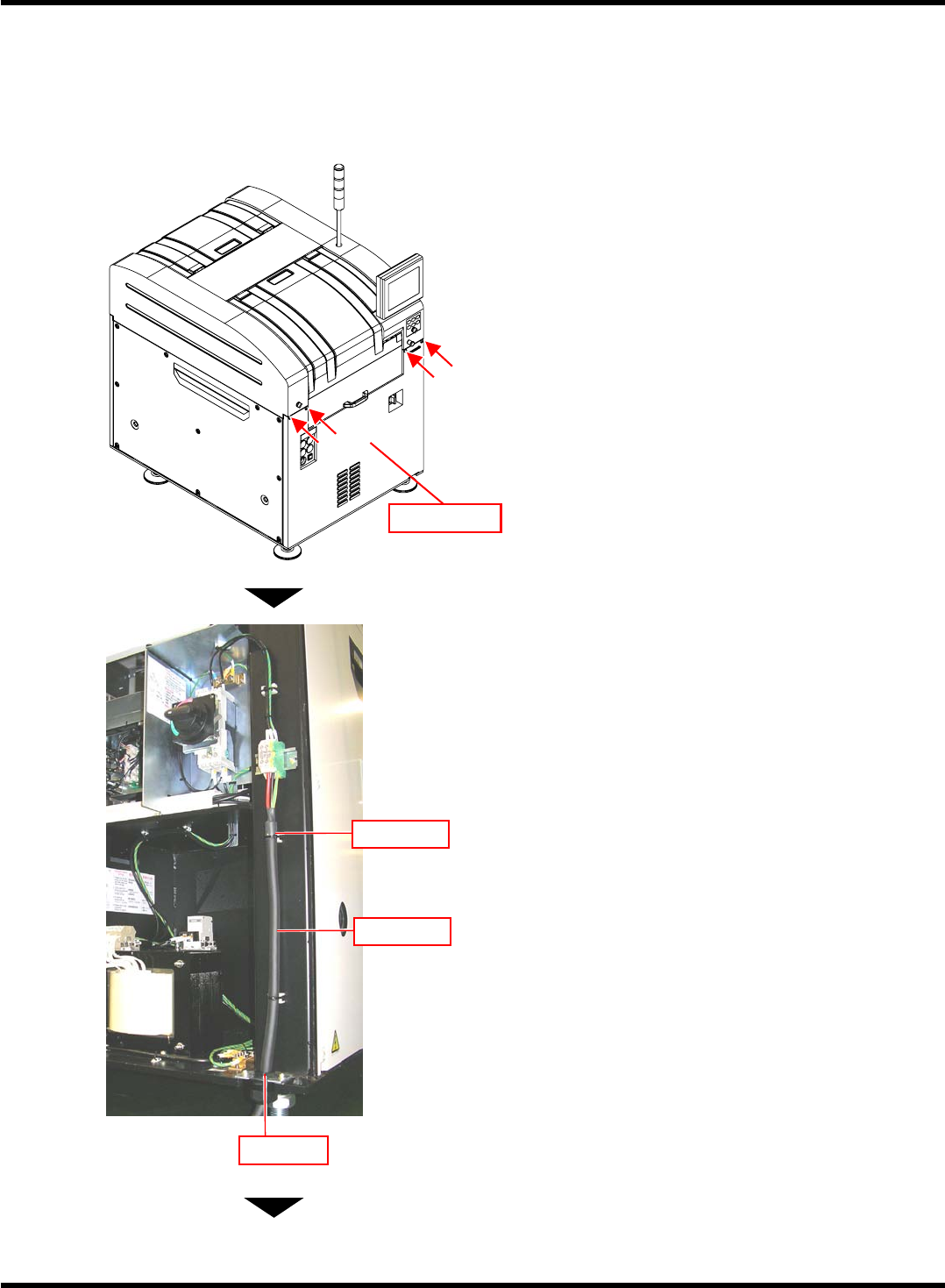

安装时请按如下顺序进行配线和连接。
1.
卸下本机正面盖。
•
正面盖有
4
处用螺栓固定。
(
左图箭头所示的部
分
)
2.
将电缆穿过电缆夹。
•
推荐的电缆外形尺寸为
13.5 mm ~ 18.0 mm
。
•
电缆难以通过电缆夹时、按逆时针方向扭转使
之松弛。
3.
使用随附的夹子配电缆。
4.
把电缆夹按顺时针方向扭转，固定电缆。
•
此时，必须用
100 N
绷紧、确认是否切实固定。
下一页
EJP1A-AA
正面盖
EJP1A-C-IMA01-A01-02
EJP1A-058P
电缆
夹子
电缆夹
SP18P-L
安装手册
1.3
电源、空气源
Page 1-14
EJP1A-AA
EJP1A-826E

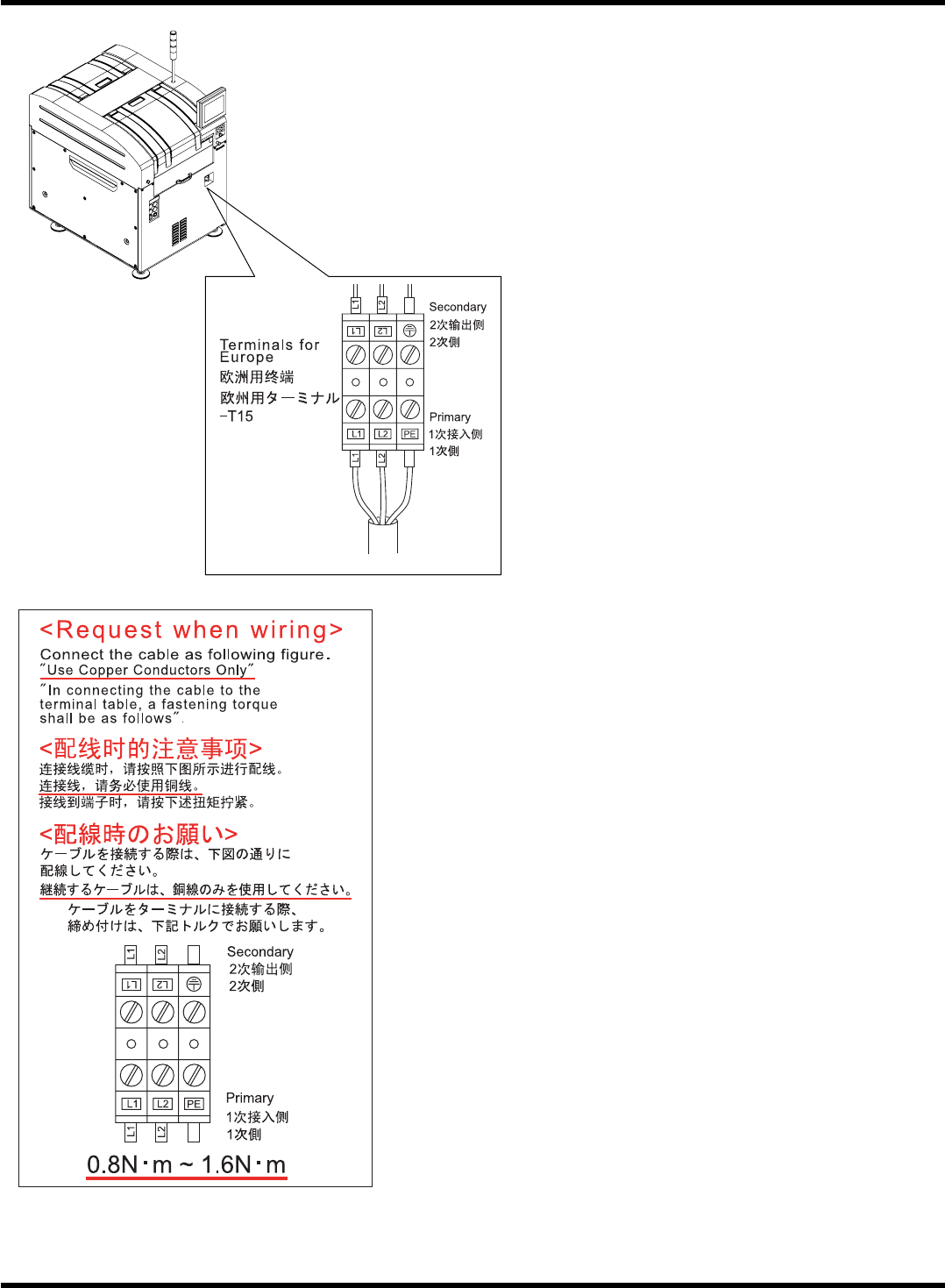

5.
使用螺丝刀，将电缆连接到初级断路器。
推荐的连接端子
•
此时，先连接
PE
线之后、再按
L1L2
的顺序
进行连接。
•
将电缆连接到主电源端子台时，请将拧紧转矩
设定为
0.8 N•m ~ 1.6 N•m
的范围内，并进行作
业。
制造厂商
: WeidMüller
型号
: H4/17
EJP1A-C-IMA01-A01-02
EJP1A-825E
SP18P-L
安装手册
1.3
电源、空气源
Page 1-15
1.3.3
空气源的连接
1.
向图中的
A
部供给压缩空气。
2.
供给经过空气干燥器处理的清扫空气。
气压
: 0.5 MPa
以上、
0.8 MPa
以下
(
连接软管的注入口尺寸为
3/8)
完成空气供给后，使用调节器将气压调至
0.5 MPa ~ 0.55 MPa
。
空气供给量为每分
30 L
以上。
3.
排水容器的设置
拆卸排水容器的盖，然后设置。
将排水管插入排水容器。
将溶剂排水软管插入排水容器中。
EJP1A-C-IMA01-A01-02
EJP1A-AA
调整气压
EJP1A-814E
调节器旋钮
EJP1A-AB
EJP1A-041P
A
空气软管
( 5 m )
初级空气
排水管
排水容器
初级空气供给侧
